Melhores oficinas de CNC e EDM para peças de moldes de aço endurecido: como avaliar a capacidade (não é uma lista dos 10 principais)

Escolher um fornecedor de CNC e EDM para peças de moldes de aço temperado não é realmente uma questão de encontrar o nome mais famoso.

Trata-se de identificar quem pode usinar aços inoxidáveis ​​H13, S136, 420, D2 e ​​similares endurecidos com controle de processo estável, evidências de inspeção mensuráveis ​​e consistência de substituição.

Este guia ajuda você a avaliar a capacidade, a rota do processo e as evidências de inspeção, para que você não pague mais tarde por flashes, ajustes de bancada, atrasos na validação ou tempo de inatividade não planejado.

Para compradores sérios em projetos de embalagens, produtos médicos e tampas/fechos, essa distinção é mais importante do que qualquer lista de “melhores lojas”.

O que os compradores realmente procuram na usinagem de peças de moldes de aço temperado

As peças do molde de aço endurecido não são difíceis porque são feitas de aço. Eles são difíceis porque, quando a dureza atinge a faixa de 48 a 60+ HRC, pequenos erros no controle de calor, desgaste e geometria tornam-se riscos de produção caros.

As peças mais frequentemente afetadas incluem pinos centrais, inserções, blocos de cavidades, núcleos de rosca, corrediças e elevadores usados ​​em embalagens, ferramentas médicas e de fechamento.

O custo oculto raramente é a própria fatura de usinagem. É o custo posterior de:

• horas de montagem de bancada
• validação de molde atrasa
• sucata ou retrabalho
• intermitente tempo de inatividade não planejado
• peças sobressalentes não intercambiáveis

Fresamento duro + EDM: Por que a rota do processo é mais importante do que a contagem de máquinas

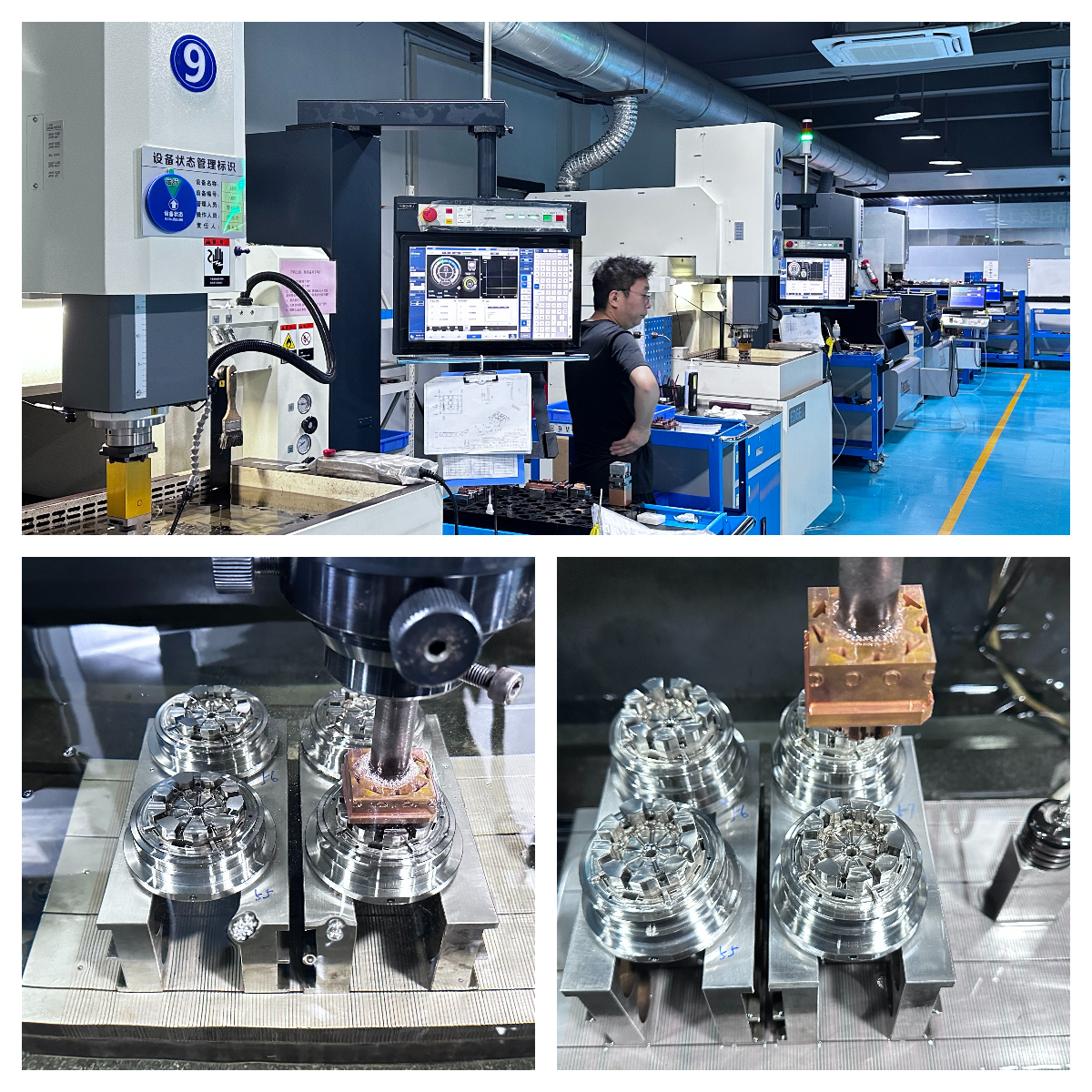

Uma oficina CNC geral ainda pode ter dificuldades com inserções de molde endurecidas se tratar o trabalho como usinagem padrão. O trabalho com molde endurecido geralmente requer uma cadeia de processo construída em torno de fresamento duro, eletroerosão por peso, eletroerosão a fio, retificação e lógica de inspeção – e não apenas o tempo disponível do fuso.

Oficinas que oferecem suporte a trabalhos sérios de moldes de aço endurecido geralmente sabem como separar recursos por processo:

• ​​Fresamento rígido para controle de geometria estável e estratégia de semiacabamento
• Componentes de molde Sinker EDM para nervuras profundas, cantos afiados e detalhes de cavidades finas
• EDM de fio para aço de ferramenta endurecido onde ranhuras estreitas, intertravamentos e precisão de perfil são importantes
• Verificação CMM para vincular recursos CTQ de volta a relatórios reais

No site público da SENLAN, esse recurso é apresentado por meio de aplicações de embalagens e componentes de moldes médicos, cobertura de equipamentos em Hardinge / Makino / Sodick / retificação e suporte de inspeção baseado em Zeiss. :contentReference[oaicite:1]{index=1}

CTA intermediário: Se você ainda não está pronto para compartilhar desenhos, ainda pode enviar tipo de peça + aço + dureza + 3 recursos CTQ, e podemos sugerir primeiro uma rota de processo provável.

Peça uma sugestão de rota de processo

Oficina CNC comum vs especialista em moldes endurecidos

Componentes de moldes de precisão: onde as diferenças entre fornecedores se tornam reais

O trabalho em aço endurecido geralmente falha nas margens. Não nas dimensões óbvias, mas nos recursos do CTQ que controlam o ajuste, a vedação, o fechamento, o alinhamento e a repetibilidade.

É por isso que “componentes de molde com tolerância restrita ±0,005 mm” nunca devem ser interpretados como uma promessa geral em todos os recursos de todas as peças. A questão mais significativa é se o fornecedor pode estabilizar características específicas do CTQ – sob condições definidas de material, geometria e medição.

No site da SENLAN, a empresa posiciona essa capacidade em torno de componentes de moldes de precisão e embalagens multicavidades/aplicações médicas, com ênfase publicada na capacidade de usinagem de ±0,005 mm e controle dimensional baseado em Zeiss. :contentReference[oaicite:2]{index=2}

Perguntas do comprador

• Quais recursos são CTQ e como são medidos?
• As áreas de rosca, vedação e fechamento são verificadas pelo CMM?
• Você fornece dados de comparação cavidade a cavidade quando aplicável?
• As peças sobressalentes são intercambiáveis ​​ou o tempo de montagem deve ser esperado?
• Você pode explicar a diferença entre tolerância nominal e tolerância funcional nesta peça?

Que evidências um fornecedor real pode mostrar

Compradores sérios não querem apenas garantias. Eles querem evidências que possam usar internamente para revisão de engenharia, aprovação de fornecedores ou validação de clientes.

A evidência mais útil geralmente inclui:

• certificado de material + certificado de tratamento térmico com rastreabilidade
• Relatório CMM vinculado a CTQ apresenta
• documentação de estilo FAIR / ISIR onde é necessária
• lógica de comparação cavidade a cavidade para projetos de múltiplas cavidades
• acabamento de superfície ou confirmação de textura EDM onde a função depende disso

O site público da SENLAN já apoia essa direção, enfatizando a inspeção Zeiss CMM, gerenciamento de qualidade ISO 9001:2015, fornecimento de aço para moldes premium e exemplos de documentação para download. :contentReference[oaicite:3]{index=3}

Onde SENLAN se encaixa melhor

Esta não é uma afirmação genérica de “nós fazemos tudo”. Com base no posicionamento atual do local, SENLAN parece ser a melhor opção quando o projeto envolve embalagens, tampas/fechos, componentes de moldes médicos, ferramentas com múltiplas cavidades ou peças sobressalentes de moldes de aço endurecido, onde a evidência e a repetibilidade são importantes. :contentReference[oaicite:4]{index=4}

Melhor ajuste quando

• você precisa de inserções de molde de aço endurecido usinagem para ferramentas de embalagem ou fechamento
• núcleos de rosca, pinos de núcleo, slides ou inserções afetam a vedação e ajuste
• componentes de moldes médicos precisam de evidências de medição rastreáveis
• peças de reposição de molde intercambiáveis fazem parte da estratégia de manutenção

Não é ideal quando

• sua prioridade é o retorno ultrarrápido do protótipo em aço macio somente
• você precisa de suporte local no local dentro de 24 horas
• a peça é um item de commodity simples e de baixa precisão onde o preço é o único fator

Uma lista de verificação prática para fornecedores de peças de moldes de aço temperado

Se você estiver avaliando fornecedores de CNC e EDM para insertos de molde de aço endurecido, pinos de núcleo, blocos de cavidade, núcleos de rosca, corrediças ou elevadores, use uma lista de verificação como esta:

• Eles podem explicar a rota do processo: fresadora dura vs EDM de chumbada vs EDM de fio?
• Eles funcionam regularmente com aço inoxidável H13, S136, 420 ou D2 em condição endurecida?
• Eles podem mostrar evidências de CMM para recursos de CTQ?
• Eles suportam peças sobressalentes de moldes intercambiáveis?
• Eles podem explicar a estabilidade pós-tratamento térmico e a lógica de inspeção?
• Eles têm experiência em aplicação em embalagens, tampas/fechos ou moldes médicos?

A página inicial atual de SENLAN já utiliza lacres de embalagens e estudos de caso de núcleo médico de 32 cavidades para mostrar como essas questões são tratadas na prática. :contentReference[oaicite:5]{index=5}

Perguntas frequentes

Qual faixa de dureza é realista para fresamento duro CNC versus EDM?

No trabalho de molde endurecido, tanto o fresamento duro quanto o EDM são comumente usados ​​quando o aço atinge aproximadamente 48–60+ HRC. A rota correta depende mais da geometria, das características do CTQ e dos requisitos de acabamento do que apenas da dureza.

Quando o fio EDM deve ser usado em vez de fresamento para aço endurecido?

A eletroerosão a fio é normalmente preferida quando ranhuras, intertravamentos, perfis estreitos ou precisão do perfil não podem ser mantidos de forma eficiente pelo fresamento sem aumentar a distorção ou a carga da ferramenta.

Como você controla a distorção após o tratamento térmico?

Fornecedores sérios geralmente controlam isso por meio da escolha de materiais, roteamento de tratamento térmico, estratégia de estoque, lógica de semiacabamento e verificação pós-tratamento – e não confiando apenas na usinagem final.

Quais tolerâncias são realistas em insertos de molde endurecidos H13 ou S136?

Isso depende do tipo de recurso, comprimento, estratégia de referência e método de inspeção. Em características críticas, a questão principal não é “qual é o menor número”, mas se o fornecedor pode manter e verificar esse número repetidamente sob condições definidas.

O que deve ser incluído em um relatório CMM para componentes de molde?

Um relatório útil deve vincular as medições aos recursos do CTQ, aos dados de referência e aos requisitos funcionais da peça – e não apenas listar as dimensões gerais.

Como você garante que as peças sobressalentes sejam intercambiáveis ​​sem montagem em bancada?

Isso geralmente depende da consistência dos dados, da repetibilidade do processo, da estabilidade do tratamento térmico e da verificação apoiada pela CMM nos recursos críticos de ajuste que governam a montagem e a vedação.

Conclusão

A melhor oficina CNC e EDM para peças de moldes de aço temperado não é simplesmente aquela com a lista de máquinas mais ampla. É aquele cuja rota do processo, lógica de medição e experiência de aplicação correspondem ao risco real da sua peça.

Para embalagens, tampas/fechos e projetos médicos, os compradores devem se concentrar na estratégia de fresamento duro, na capacidade de EDM, no controle de CTQ, na qualidade das evidências e na consistência de substituição – e não apenas nas reivindicações gerais de usinagem.

Comece com uma revisão estruturada

Se você já está revisando um projeto, envie o desenho, o material, a dureza alvo e 3 características críticas do CTQ. Muitas vezes, isso é suficiente para identificar se a peça deve ser fresada, submetida a eletroerosão ou manuseada por uma rota híbrida.

Se você ainda não está pronto para compartilhar desenhos, você pode primeiro revisar o estilo de documentação de SENLAN no Centro de Download.

Solicite uma revisão da rota do processo e um plano de medição
