Por que uma inserção de molde de reposição pode corresponder ao desenho, mas ainda assim não caber no molde em execução
Uma inserção de substituição nem sempre é uma cópia simples. O desenho pode descrever o projeto original, enquanto o molde em funcionamento já pode incluir desgaste, encaixe anterior e alterações específicas da cavidade.
A nova inserção correspondeu ao desenho.
Mas quando chegou à sala de ferramentas, ainda precisava de ajustes antes que o molde pudesse retornar à produção.
Esta situação é frustrante porque o componente pode estar dimensionalmente correto como uma peça isolada. O verdadeiro problema é que uma inserção de substituição não funciona isoladamente. Deve corresponder à condição atual de um molde existente.
Durante a produção de longo prazo, a cavidade, o bolsão, as superfícies de fechamento, os recursos de localização e os componentes correspondentes podem mudar. Polimento manual, reparos anteriores ou ajustes específicos da cavidade também podem afastar o ajuste real do desenho original.
de
Por que o desenho por si só pode não ser suficiente
O desenho original continua sendo uma referência importante, mas pode não mostrar tudo o que aconteceu desde que o molde entrou em produção.
Uma inserção de substituição pode exigir revisão adicional quando:
- engenharia não é apenas: 'A pastilha corresponde ao desenho?' É também: 'O que o molde em funcionamento precisa hoje?'
- o inserto original foi encaixado manualmente durante a montagem;
- uma cavidade foi reparada de forma diferente das demais;
- a superfície de fechamento ou assentamento foi polida ou corrigida;
- o componente correspondente também mudou devido ao desgaste;
- as referências originais dos dados não são claras na parte antiga;
- a substituição deve caber sem trabalho adicional de bancada.
Estas condições não significam automaticamente que o desenho esteja errado. Isso significa que o desenho e a condição atual do molde devem ser revisados em conjunto.
Cinco riscos de ajuste que os compradores devem verificar antes de fazer o pedido
1. Desgaste de bolso existente
Uma nova pastilha pode ser fabricada no tamanho nominal do desenho enquanto o bolsão no molde em execução já tiver sido alterado. Desgaste, corrosão, remoções repetidas ou reparos anteriores podem afetar o assentamento e o alinhamento.
Os compradores devem esclarecer se a nova pastilha deve seguir o design original ou corresponder à condição atual do bolso.
2. Ajuste Manual Anterior
Algumas pastilhas são ajustadas manualmente durante a montagem do molde ou correção experimental. Se esse histórico não for registrado, a inserção antiga poderá conter alterações locais que não aparecem no desenho.
Copiar apenas as dimensões nominais pode, portanto, reproduzir o desenho sem reproduzir o ajuste real.
3. Variação Específica da Cavidade
Em um molde com múltiplas cavidades, uma cavidade pode ter desgaste, histórico de reparos ou comportamento de defeito diferentes. Uma peça de reposição correta para a cavidade 3 pode não ser adequada para a cavidade 11.
A identificação da cavidade deve ser tratada como parte do requisito técnico e não apenas como um rótulo de embalagem.
4. Relacionamentos de dados pouco claros
As dimensões críticas só são significativas quando a referência de medição é clara. Se o fornecedor medir a partir de um ponto de referência enquanto a sala de ferramentas ajusta a peça a partir de outra superfície, ambos os lados poderão acreditar que a peça está correta, mas ainda assim observarão um problema de montagem.
A RFQ deve identificar a superfície de assentamento, o recurso de localização, a área de fechamento e os dados funcionais usados para inspeção.
5. Superfícies funcionais não são identificadas
Nem todas as superfícies têm o mesmo efeito no desempenho do molde. Uma dimensão externa não crítica pode permitir mais liberdade, enquanto uma superfície de fechamento, relacionada à vedação, perfil de rosca ou área de formação de cavidade pode exigir um controle mais rígido.
A marcação das superfícies funcionais ajuda o fornecedor a concentrar a usinagem e a inspeção nos recursos que afetam o ajuste, o controle de flash, a liberação e a consistência da peça moldada.
O que os compradores devem enviar com uma solicitação de cotação de inserção de substituição
Uma solicitação de cotação de inserto de substituição útil deve explicar tanto o componente quanto a condição do molde ao seu redor.
| Informações | por que é importante |
|---|---|
| Desenho 2D original | Define dimensões nominais, tolerâncias, referências, requisitos de material e superfície. |
| Arquivo CAD 3D | Ajuda a revisar a geometria, o acesso à usinagem e a relação entre os recursos de conformação. |
| Inserção antiga ou fotos nítidas | Apresenta desgastes, polimentos, danos e encaixes anteriores que podem não aparecer no desenho. |
| Cavidade ou número de posição | Conecta a peça de reposição ao local correto em um molde com múltiplas cavidades. |
| Informações do componente correspondente | Ajuda a revisar o ajuste real em vez de tratar a pastilha como uma peça isolada. |
| Fotos de defeitos | Mostra se o problema atual envolve flash, travamento, desgaste, desvio dimensional ou outro sintoma de produção. |
| Material e dureza | Suporta planejamento de processos, revisão de desgaste e compatibilidade com o molde existente. |
| Dimensões CTQ e superfícies funcionais | Identifica as áreas que requerem usinagem focada e controle de inspeção. |
| Registros de inspeção existentes | Fornece uma referência para medições anteriores, diferenças de cavidades e histórico de substituições. |
| Subsídio de montagem manual | Esclarece se o componente deve ser intercambiável ou se é esperado o encaixe final em bancada. |
Para obter uma lista de verificação de cotação mais ampla que abrange desenhos, materiais, tolerâncias e requisitos de inspeção, revise a lista de verificação de RFQ de componentes de molde personalizados.
A nova inserção deve seguir o desenho ou o molde existente?
Esta é muitas vezes a decisão mais importante num projeto de substituição.
Geralmente existem três direções possíveis:
| Direção de substituição | quando pode ser adequado | Principal risco para revisão |
|---|---|---|
| Siga o desenho original | A condição do molde é controlada e o projeto original permanece dentro do padrão aprovado. | O bolsão ou componente correspondente pode não corresponder mais à condição original. |
| Copie a inserção antiga | A parte antiga contém correções de ajuste necessárias que não estão documentadas em nenhum outro lugar. | Desgaste ou danos podem ser copiados no novo componente. |
| Revise ambos e defina uma substituição corrigida | O comprador pode fornecer desenhos, peças antigas, informações sobre cavidades e requisitos funcionais. | A alteração deve ser documentada para que futuras substituições sigam a mesma referência. |
A terceira rota geralmente fornece o controle mais claro a longo prazo, mas exige que o comprador e o fornecedor cheguem a um acordo sobre quais dimensões representam a intenção do projeto e quais dimensões representam a condição atual do molde.
A inspeção deve seguir o risco de ajuste
Um relatório dimensional completo só é útil quando mede os recursos que controlam o ajuste e a função.
Dependendo do componente, a inspeção pode se concentrar em:
- altura do assento e ajuste no bolso;
- posição do ponto de referência para o recurso de formação;
- relacionamento de superfície de fechamento ou separação;
- concentricidade ou alinhamento com um componente correspondente;
- geometria de rosca, relacionada à vedação ou de formação de cavidade;
- comparação de numeração de cavidades em um conjunto de reposição;
- requisitos de material, dureza e acabamento superficial.
A CMM ou outra inspeção dimensional pode documentar características críticas, mas o plano de inspeção deve ser acordado antes da fabricação. Medir muitas dimensões não críticas não substitui uma estratégia de ajuste claro.
RFQ incompleta vs RFQ com foco no ajuste
| Solicitação incompleta | Solicitação com foco no ajuste |
|---|---|
| Faça uma inserção de reposição de acordo com o desenho anexo. | Revise uma inserção de cavidade de reposição para a cavidade 8. O desenho original, a inserção antiga, fotos de bolso, fotos de defeitos e registro de inspeção estão anexados. A nova pastilha deve encaixar sem correção adicional de bancada. |
| A parte antiga está desgastada. Por favor, copie. | A peça antiga apresenta desgaste na superfície de fechamento. Por favor compare a peça antiga com o desenho original e confirme quais dimensões devem seguir o projeto e quais requerem revisão do molde atual. |
| Precisamos do mesmo inserto para todas as cavidades. | Confirme se um design intercambiável é adequado para todas as cavidades. IDs de cavidade e registros de medição disponíveis são incluídos para comparação. |
Como SENLAN analisa uma inserção de molde de reposição
SENLAN analisa os componentes de substituição do molde a partir da relação entre o desenho, a peça antiga e a condição do molde em funcionamento.
Dependendo da informação disponível, a revisão pode abranger:
- versão do desenho e referências de dados;
- desgaste da pastilha antiga e marcas de encaixe anteriores;
- identificação de cavidade ou posição;
- componente correspondente e condição do bolsão;
- requisitos de material, dureza e superfície;
- Dimensões e superfícies funcionais do CTQ;
- rota de usinagem e escopo de inspeção;
- expectativas de intercambialidade ou ajuste manual.

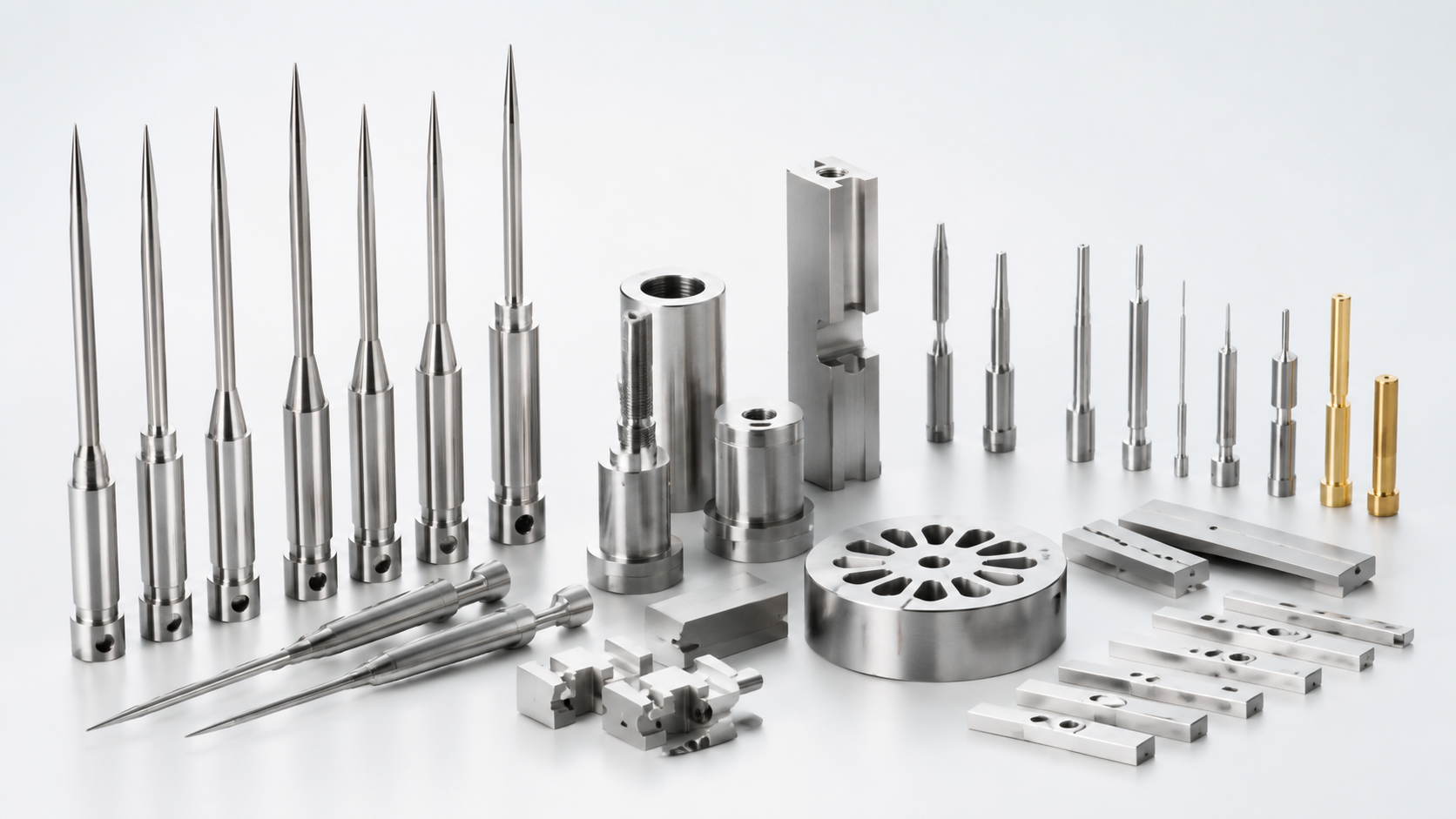

Os tipos de componentes relacionados estão disponíveis na página de componentes de molde personalizados.
Solicite uma revisão do inserto de substituição
Envie o desenho, inserto antigo ou fotos, número da cavidade, material, dureza, dimensões CTQ, superfícies funcionais, problema atual do molde e requisitos de inspeção.
SENLAN pode revisar se a substituição deve seguir o desenho original, a condição atual do molde ou uma correção documentada acordada antes da fabricação.
Perguntas frequentes
Por que uma pastilha substituta pode corresponder ao desenho, mas ainda assim não caber?
O molde em execução pode incluir desgaste do bolsão, ajuste manual anterior, histórico de reparos ou variação específica da cavidade que não é mostrada no desenho original.
Uma inserção de substituição deve copiar exatamente a peça antiga?
Nem sempre. A peça antiga pode conter correções de encaixe úteis, mas também pode conter desgaste ou danos. O componente antigo deve ser comparado com o desenho original e a condição atual do molde antes que as dimensões de substituição sejam confirmadas.
Por que o número da cavidade é importante?
Cavidades diferentes podem ter diferentes históricos de desgaste ou reparo. A identificação da cavidade conecta o componente de substituição à posição correta do molde e ao registro de inspeção.
As inserções de reposição podem ser intercambiáveis?
A intercambialidade pode ser possível quando as referências de referência, as condições dos bolsões, os requisitos de material, as dimensões do CTQ e os critérios de inspeção são claramente definidos. A variação existente do molde ainda pode exigir revisão adicional.
O que os compradores devem enviar quando os desenhos estão incompletos?
Os compradores devem fornecer o inserto antigo, fotos nítidas, número da cavidade, dimensões principais, informações sobre defeitos, componentes correspondentes e quaisquer registros de inspeção disponíveis. Uma revisão inicial pode ser possível, mas os requisitos finais de fabricação devem ser confirmados antes da produção.
A inspeção da CMM garante que a pastilha se encaixará?
A inspeção CMM pode verificar dimensões acordadas e relações de dados. O ajuste ainda depende se o plano de inspeção reflete o bolsão real, as superfícies de contato e a condição atual do molde.
Nota importante
Os requisitos de inserção do molde de substituição são específicos do projeto. O ajuste final depende do desenho aprovado, da condição atual do molde, dos componentes correspondentes, das referências acordadas e do escopo da inspeção.
SENLAN fabrica componentes de reposição de acordo com requisitos técnicos confirmados. A reinicialização final do molde e a aprovação da peça moldada devem seguir o processo de montagem, teste e validação do cliente.
