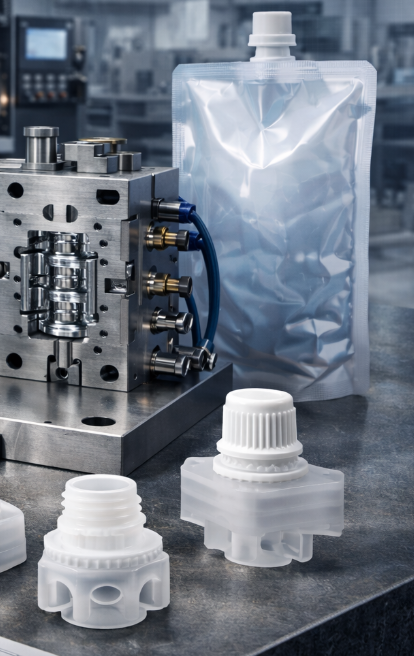

Como adquirir um molde para montagem de bico na China

Comprar um molde para montagem de bica na China não é apenas uma decisão de compra. É uma decisão de engenharia que afeta a vedação, a sensação de torque, o comportamento inviolável, a manutenção e o desempenho do sistema de fechamento final na produção. Uma cotação baseada apenas na geometria raramente está pronta para produção para fechamentos de bolsas com bico.

Na maioria dos projetos, a melhor abordagem de fornecimento é tratar a tampa como um sistema correspondente: tampa, encaixe, filme da bolsa e processo de enchimento/tampa. Isso proporciona às equipes de compras uma RFQ melhor, proporciona aos fornecedores uma base melhor para o DFM e reduz o risco de correções dispendiosas após o corte do aço.

Conclusões rápidas (para equipes de embalagem e fornecimento)

• Trate o projeto como um sistema de fechamento compatível, não como um molde independente.
• Uma solicitação de cotação utilizável deve definir a intenção da rosca/selagem, a configuração da bolsa e o método de enchimento/cobertura.
• Compare os fornecedores com base na profundidade do DFM, na lógica de validação e na estratégia de peças de desgaste, e não apenas no preço.
• Combine os critérios de sucesso do teste antes de cortar aço.
• Projeto para insertos substituíveis em zonas de rosca e vedação de desgaste sempre que possível.

Definir escopo: apenas molde de montagem vs conjunto correspondente de tampa + montagem

O primeiro erro de fornecimento geralmente é um erro de escopo. Antes de solicitar orçamentos, defina se você precisa apenas de um molde de encaixe, apenas de um molde de tampa ou de um conjunto de tampa e encaixe correspondente.

Se o fecho fizer parte de um sistema de bolsa com bico, a tampa e o encaixe não devem ser tratados como peças não relacionadas por muito tempo. A correspondência da rosca do encaixe da tampa, o comportamento da superfície de vedação e a sensação de torque do usuário dependem de como as duas peças funcionam juntas. Se você quiser ver primeiro o lado do produto comercial deste tópico, nossa página de molde de tampa de bico personalizado é a referência mais relevante.

Nesta fase, confirme:

• montagem apenas molde vs tampa + conjunto de montagem correspondente
• formato da bolsa e posição do bico
• tipo de produto e comportamento de distribuição
• requisito inviolável
• se a prioridade é validação rápida, prontidão de produção ou cavitação maior

Lista de verificação do pacote RFQ (o que enviar)

Uma cotação útil começa com um pacote de RFQ útil. Para um molde de montagem de bica, o fornecedor precisa de mais do que um único arquivo 3D.

Pacote de RFQ (recomendado)

• Arquivos de design: tampa + montagem arquivos 3D (STEP / IGES), além de dimensões críticas 2D para rosca, vedação ou áreas invioláveis
• Aplicação: formato da bolsa, estrutura do filme ou método de vedação, orientação da bolsa (bico superior / bico lateral se relevante)
• Processo: método de enchimento, método de tampamento, e suposições de linha esperadas, mesmo que apenas grosseiras neste estágio
• Material: requisitos de resina, como família PP/PE, e quaisquer aditivos ou requisitos de PCR, se aplicável
• Metas de qualidade: intenção de vedação, expectativa de consistência de torque de fechamento e comportamento de banda inviolável
• Escopo do negócio: volume anual, cavidades alvo, tempo alvo e problemas conhecidos se este for um trabalho de transferência ou revisão

Se você não tiver certeza se o projeto deve permanecer apenas de montagem ou passar para uma revisão de ajuste e ajuste correspondente, envie primeiro os arquivos ou amostras disponíveis e solicite uma análise de risco de correspondência e vedação antes que a cotação seja finalizada.

Perguntas de triagem de fornecedores (Engenharia em primeiro lugar)

Assim que as discussões com os fornecedores começarem, leve a conversa além do preço e do prazo de entrega nominal. Um fornecedor mais forte geralmente demonstra isso nas perguntas que faz.

Analise os fornecedores sobre como eles avaliam:

• rosca de montagem de tampa correspondente
• à terra de vedação e lógica de superfície de vedação
• projeto de banda inviolável risco
• rosca propensa ao desgaste e zonas de vedação
• estratégia de inserção para correção mais fácil
• direção da cavidade com base no alvo de saída

Scorecard do fornecedor (o que comparar)

• Qualidade DFM: identificam riscos de rosca, vedação e TE e explicam possíveis alterações?
• Plano de validação: eles discutem montagem, sensação de torque, revisão de risco de vazamento e comparação de cavidades?
• Conceito de ferramentas: eles explicam claramente o corredor, a ventilação, o polimento e a lógica de inserção?
• Capacidade de inspeção: explicam como as áreas funcionais críticas serão verificadas?
• Manutenção: eles definem peças sobressalentes, insertos substituíveis e lógica de peças de desgaste?
• Comunicação: eles conseguem explicar claramente as questões de engenharia em inglês, e não apenas repetir afirmações gerais?

Revisão do DFM: O que um bom DFM deve cobrir

Uma boa revisão do DFM deve reduzir a incerteza antes que o molde seja congelado. Ele não deve apenas repetir o formato da peça para você.

Para o fechamento de uma bolsa com bico, um DFM útil geralmente cobre:

• encaixe da tampa rosca correspondente
• à área de vedação da janela ou intenção da superfície de vedação
• áreas sensíveis à contração que afetam o torque ou a vedação
• faixa inviolável pontos de risco
• conceito de cavidade e direção de saída
• peça de desgaste e lógica de inserção substituível

A revisão do encaixe da tampa correspondente é uma das maneiras mais rápidas de reduzir surpresas de torque e vazamento posteriormente. É também aqui que a mentalidade de ferramentas do fornecedor se torna visível. Se você quiser ver como estruturamos o trabalho das ferramentas em relação ao ajuste, manutenção e uso de produção, nosso artigo sobre soluções de ferramentas personalizadas fornece uma imagem mais clara.

Onde os projetos de fechamento de bico geralmente falham

A maioria dos erros de fornecimento não aparece na fase de cotação. Geralmente aparecem mais tarde, quando o sucesso da amostra é confundido com a prontidão para produção.

• As amostras de teste parecem aceitáveis, mas vazamentos aparecem após transporte ou condições de compressão da bolsa.
• Diferentes cavidades produzem fechos que se montam com uma sensação de torque visivelmente diferente.
• A faixa inviolável parece aceitável visualmente, mas quebra de forma desigual na abertura real.
• A variação no comportamento de vedação do encaixe no filme é atribuída à tampa, embora a causa raiz seja a interação do sistema.

Essas falhas são a razão pela qual o fornecimento de tampas de bolsas com bico deve ser tratado como fornecimento de sistema, e não apenas como compra de molde.

Plano de validação: o que confirmar antes do T1

Não espere até T1 para descobrir que o cliente e o fornecedor definem “sucesso” de maneira diferente. O plano de validação deve ser acordado antes da finalização das ferramentas.

Critérios de aceitação do teste (concordar antes de T1)

• verificação de montagem de encaixe de tampa com engate suave e sem tendência de rosca cruzada
• verificação de risco de vedação através de armazenamento invertido, manuseio estilo squeeze ou observação básica de vazamento
• consistência do torque de fechamento após repetidos ciclos de abertura-fechamento, usando revisão comparativa em vez de puramente dimensional
• comportamento de quebra de banda evidente contra violação sem nenhuma
• comparação irregular óbvia de cavidade a cavidade em rosca, vedação e áreas funcionais relacionadas a TE

O caminho técnico por trás desse tipo de validação também depende da disciplina de usinagem e inspeção. Se você quiser entender como esses controles são suportados por nossa parte, revise nossas vantagens técnicas.

Manutenção e peças sobressalentes: o que garantir antecipadamente

Um molde que produz peças aceitáveis ​​hoje, mas que é difícil de manter posteriormente, não é um resultado de fornecimento forte. Antes de fazer o pedido, pergunte quais recursos deverão sofrer desgaste primeiro e quais áreas serão projetadas como inserções substituíveis.

Bloqueie estes pontos antecipadamente:

• estratégia de inserto de rosca
• estratégia de inserto de vedação
• lista de peças de desgaste para futuras peças sobressalentes
• expectativas de intercambialidade para pedidos repetidos
• acesso de manutenção para correção após o início da produção

Bandeiras Vermelhas

Fique atento a estes sinais ao comparar fornecedores:

• sem perguntas de DFM antes da cotação
• sem interesse na correspondência de ajuste de tampa
• sem lógica de validação além de 'amostras de teste disponíveis'
• sem discussão sobre zonas de desgaste ou peças sobressalentes
• sem lógica de inspeção para áreas funcionais
• respostas comerciais rápidas mas linguagem de engenharia vaga

Esses sinais geralmente indicam um fornecedor orientado por cotações, em vez de um parceiro de ferramentas prontas para produção.

Um fluxo de trabalho simples

1. definir o escopo: somente montagem ou tampa combinada + conjunto de montagem
2. preparar um pacote de RFQ agrupado
3. selecionar fornecedores sobre qualidade DFM, lógica de validação e pensamento de manutenção
4. alinhar critérios de aceitação de teste antes de cortar aço
5. confirmar peças sobressalentes e inserções substituíveis antecipadamente
6. aprovar a direção de produção somente após o sistema de fechamento ter sido validado

Para equipes que estão comparando vários fornecedores, o melhor próximo passo geralmente é primeiro uma revisão técnica, e não uma pressa para chegar ao preço final. Envie os arquivos 3D da tampa e do encaixe, a resina alvo e o método de vedação da bolsa, e proporemos direção da cavidade, estratégia de inserção para áreas de rosca e vedação e uma lista de verificação prática de validação de teste através de nossa página de contato.

Perguntas frequentes

Devo adquirir o molde de montagem e o molde da tampa do mesmo fornecedor?

Muitas vezes sim, especialmente quando a correspondência do encaixe da tampa afeta a sensação de torque, o desempenho da superfície de vedação ou o comportamento evidente de violação. A revisão conjunta de ambas as partes geralmente reduz o risco de incompatibilidade posteriormente.

Qual é o maior erro de fornecimento em projetos de fechamento de bolsas com jorro?

Tratar o acessório como uma peça moldada independente e ignorar o sistema de fecho correspondente. A maioria das surpresas de produção aparece na interface entre a tampa, o encaixe, o filme e as condições de montagem.

O que causa vazamento nos fechos de bolsas com bico?

O vazamento pode vir da tampa, do encaixe, da superfície de vedação, da interface do filme ou da forma como a tampa é montada e manuseada após o enchimento. É por isso que a análise do risco de vazamento deve fazer parte do plano de validação e não ser uma reflexão tardia.

Por que a consistência do torque de fechamento é tão importante?

Porque a sensação de torque é muitas vezes onde a variação da rosca, o comportamento de contração, o flash, a ventilação ou a incompatibilidade da cavidade se tornam visíveis pela primeira vez no uso real. É um dos sinais mais rápidos de que a correspondência entre o limite máximo e o ajuste ainda não está estável.

O que devo enviar antes de solicitar um orçamento?

O pacote mais útil inclui arquivos 3D de tampa e encaixe, detalhes 2D críticos para rosca ou vedação, resina alvo, método de vedação de bolsa e quaisquer expectativas em relação ao comportamento evidente de violação ou à sensação do usuário.
