Capacidade de revisar | Peças ou recursos típicos | Risco comum se fraco | O que os compradores devem pedir |
|---|---|---|---|
Torneamento CNC de precisão | Pinos centrais, anéis de pescoço, inserções roscadas, núcleos cilíndricos | Variação de diâmetro, baixa concentricidade, ajuste de montagem inconsistente | Relatório do primeiro artigo, frequência de inspeção em processo, concentricidade ou método de medição de desvio |
Fresamento CNC de precisão | Insertos, detalhes de cavidades, áreas de fechamento, pequenas ranhuras, superfícies de encaixe | Incompatibilidade durante a montagem, desvio de perfil, consistência instável entre cavidades | Alvo de rugosidade da superfície, principais pontos de medição, perfil ou método de inspeção de superfície de ajuste |
Capacidade de EDM e Wire EDM | Costelas profundas, ranhuras estreitas, cantos vivos, detalhes em aço temperado | Corte excessivo, corte inferior, bordas de vedação instáveis, retrabalho em estágio final | Método de compensação, fluxo de reinspeção pós-EDM e registros de verificação de recursos críticos |
Desbaste e acabamento final | Peças redondas, superfícies de vedação, faces de montagem, passos de precisão | Má circularidade, superfícies de contato instáveis e encaixe excessivo na bancada | Relatório de circularidade/cilindricidade, relatório de planicidade, plano de controle de tamanho final |
Inspeção de processo e inspeção final | Todos os recursos CTQ em toda a rota da peça | Problemas encontrados tarde demais, qualidade de saída inconsistente e rastreabilidade fraca | Amostra de relatório CMM, formato de relatório de inspeção de saída, plano de controle CTQ, registros do sistema de qualidade |
Um fornecedor pode fazer uma cotação rápida e baixa, mas ainda assim criar um custo total mais alto se as peças exigirem ajustes repetidos, correção extra do molde ou atrasos no teste após a entrega.
Isto é especialmente verdadeiro em projetos onde a consistência cavidade a cavidade é importante, como moldes de fechamento de múltiplas cavidades, moldes de embalagens de precisão e componentes de moldes usados em aplicações de consumíveis médicos. Nestes projetos, uma única parte “aceitável” não é suficiente. O que importa é se o fornecedor pode repetir a mesma geometria, ajuste e condição de superfície em diversas peças e lotes.
Abaixo estão os cinco recursos que vale a pena verificar primeiro.

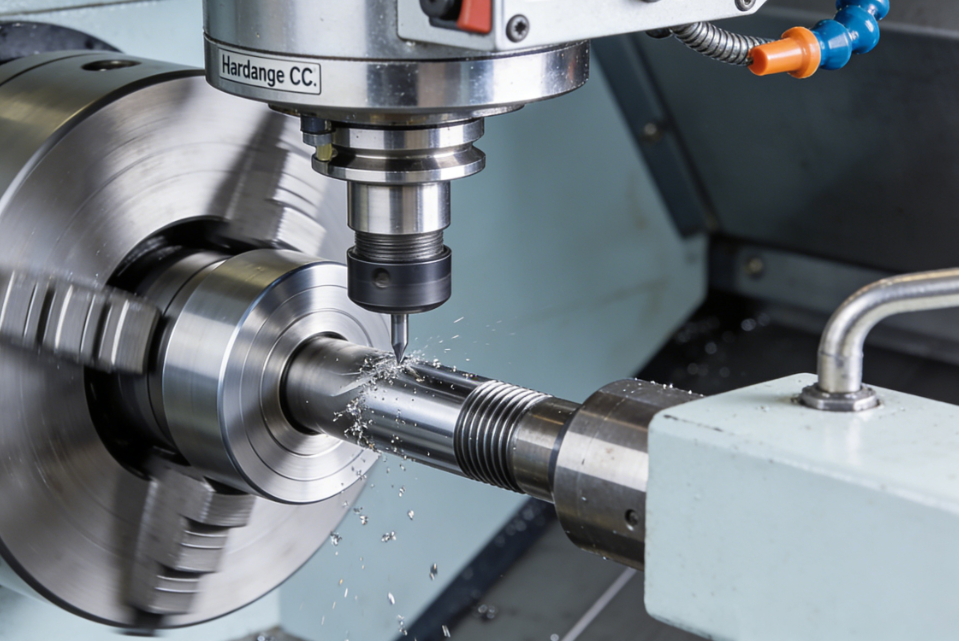

Para muitos projetos de moldes, os primeiros problemas não vêm de grandes superfícies. Eles vêm de peças cilíndricas, como pinos centrais, anéis de pescoço, inserções roscadas e componentes de molde tipo eixo.
Se os diâmetros externos, a concentricidade ou os recursos de localização oscilam de uma peça para outra, o resultado geralmente é um ajuste inconsistente durante a montagem, folgas irregulares ou desempenho instável entre cavidades.
Um lote de pinos centrais parece aceitável individualmente, mas uma vez montados, o ajuste é inconsistente de cavidade para cavidade.
A repetibilidade do diâmetro não é suficientemente estável, a concentricidade não é bem controlada ou não há verificação eficaz durante o processo.
Observe a repetibilidade do fornecedor no torneamento, como a concentricidade é medida e com que frequência as dimensões críticas são verificadas durante a produção.
Solicite um relatório de inspeção do primeiro artigo, uma amostra do plano de inspeção em processo e o método de medição para concentricidade ou desvio em peças semelhantes.
Para componentes de molde de alta precisão, a capacidade de torneamento não envolve apenas fazer uma peça redonda. Trata-se de produzir repetidamente a mesma peça redonda, para que o tempo de montagem permaneça previsível e a consistência de múltiplas cavidades seja mais fácil de manter.
Um fornecedor pode dizer que possui fresamento CNC, mas isso por si só não diz muito. Na fabricação de moldes, o verdadeiro desafio geralmente está em perfis complexos, áreas de fechamento, ranhuras estreitas, superfícies de encaixe e geometrias locais que posteriormente afetam a montagem do molde.
É aqui que muitas questões dimensionais ficam ocultas até que o molde seja montado ou o primeiro teste seja iniciado.
A pastilha é usinada conforme desenho, mas após a montagem, a superfície de encaixe precisa de correção e o comportamento da cavidade não é consistente.
Desvio de geometria local, controle de perfil instável ou verificação fraca em áreas críticas de ajuste antes da próxima etapa do processo.
Verifique se o fornecedor define claramente os recursos de CTQ, como a precisão do perfil é controlada e se as principais superfícies de ajuste são medidas antes da liberação para a próxima operação.
Solicite uma faixa alvo de rugosidade, um layout de pontos de medição para superfícies críticas e um registro de inspeção de amostra para recursos de ajuste.
Em componentes de moldes com múltiplas cavidades, pequenos desvios de fresamento podem se tornar um grande problema de consistência posteriormente. Uma boa capacidade de fresamento não envolve apenas a criação de formas. Trata-se de controlar as superfícies específicas que influenciam a montagem, a vedação e a repetibilidade.
Nervuras profundas, ranhuras estreitas, cantos afiados e detalhes de aço endurecido são frequentemente os locais onde os componentes do molde se tornam difíceis de controlar. Estas são também as áreas onde a maturidade do processo de um fornecedor se torna óbvia.
Se esses recursos forem tratados com EDM fraco ou controle de processo de eletroerosão a fio, o resultado pode não ser visível imediatamente. O risco muitas vezes aparece mais tarde como problemas de vedação, baixa qualidade dos detalhes, engate instável da rosca ou ajustes repetidos após o teste.
A geometria parece completa, mas o molde posteriormente apresenta risco de flash, inconsistência nas bordas ou função instável em áreas estreitas ou de difícil acesso.
Estratégia de compensação deficiente, controle fraco após EDM ou falta de reinspeção em recursos críticos após usinagem de descarga.
Pergunte como o fornecedor verifica os recursos críticos da EDM, o que acontece após a EDM ou o corte do fio e se há um fluxo de reinspeção definido antes que a peça avance.
Solicite o método de verificação pós-EDM do fornecedor, um registro de reinspeção de amostra e os critérios usados para liberar esses recursos para o próximo processo.
Para soluções de ferramentas personalizadas com aço temperado, detalhes profundos ou áreas de vedação estreitas, a capacidade de EDM não é apenas um item da lista de máquinas. É uma capacidade de controle de risco.
Torneamento, fresamento e EDM criam geometria, mas o desbaste e o acabamento final muitas vezes decidem se a peça realmente se ajusta e funciona conforme planejado.
Isto é especialmente importante para redondeza, cilindricidade, planicidade, faces de vedação e superfícies de contato, onde mesmo uma pequena variação pode criar trabalho de ajuste ou instabilidade entre cavidades.
As dimensões principais estão dentro da tolerância, mas a montagem ainda parece inconsistente e algumas peças exigem trabalho de bancada extra.
A correção final da geometria não é forte o suficiente ou o fornecedor está controlando o tamanho nominal sem controlar adequadamente a circularidade, planicidade ou estabilidade da superfície correspondente.
Observe a rota de acabamento, quais características geométricas finais são verificadas e se as superfícies de encaixe críticas são verificadas separadamente das dimensões gerais.
Solicite relatórios de circularidade ou cilindricidade, dados de planicidade para superfícies de encaixe e o plano de controle de tamanho final do fornecedor antes do envio.
Um fornecedor competente sabe que a última etapa não é apenas “polimento” ou “acabamento”. É onde a consistência da montagem é protegida.

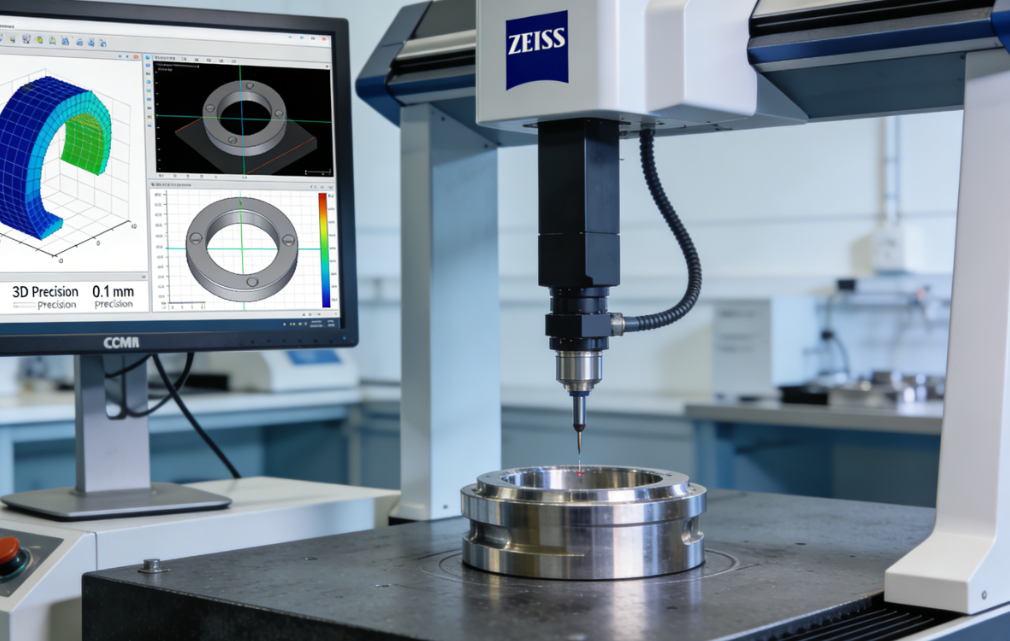

Um relatório final de inspeção é útil, mas não é suficiente por si só. Se os principais problemas forem encontrados apenas na fase de embalagem, o fornecedor já perdeu tempo, aumentou custos e reduziu a confiança no processo.
Para componentes de moldes de alta precisão, especialmente em aplicações com múltiplas cavidades, a inspeção deve ocorrer durante todo o processo, e não apenas depois dele.
O relatório de saída parece completo, mas variações recorrentes ainda aparecem de lote para lote.
Os recursos do CTQ não foram controlados nos estágios corretos, as inspeções durante o processo eram muito limitadas ou o relatório enviado não refletia os pontos reais de risco do processo.
Verifique como são definidas as características do CTQ, onde são colocadas as portas de inspeção, o que é verificado 100%, o que é verificado por amostragem e quais registros são retidos para rastreabilidade.
Solicite um exemplo de relatório CMM, um exemplo de relatório de inspeção de saída, a lista CTQ para uma peça semelhante e a frequência de inspeção por estágio do processo.
Muitas vezes, esse é o ponto que separa uma oficina mecânica de um verdadeiro fornecedor de componentes para moldes de alta precisão. Os melhores fornecedores não medem simplesmente peças. Eles construíram um processo que impede que partes instáveis avancem.
Quando você analisa um fornecedor de componentes de molde de alta precisão , , componentes de molde com múltiplas cavidades ou outro trabalho de fabricação de molde personalizado, um fornecedor sério deve ser capaz de fornecer evidências, não apenas promessas.
Um pacote prático de avaliação de fornecedores pode incluir:
Relatório de inspeção do primeiro artigo
Amostra de relatório CMM
Relatório de redondeza ou cilindricidade
Plano de inspeção em processo para recursos de CTQ
Amostra de relatório de inspeção de saída
Documentação do sistema de qualidade
Pontos CTQ sugeridos com base no seu desenho
Feedback sobre risco de fabricação antes do início da produção
Esse tipo de resposta mostra que o fornecedor entende não apenas como usinar peças, mas também como apoiar o controle de riscos do projeto.
Escolher um fabricante de moldes de injeção de alta precisão não significa realmente escolher o orçamento mais barato ou a maior oficina.
Trata-se de escolher um fornecedor que possa manter estáveis características críticas em torneamento, fresamento, eletroerosão, retificação e inspeção e, em seguida, comprovar esse controle com registros claros.
Se o seu projeto envolve componentes de molde personalizados , , ferramentas multicavidades ou outras peças de molde de precisão onde a intercambialidade e a estabilidade da montagem são importantes, a pergunta certa não é apenas 'Quais máquinas você tem?'
A pergunta certa é:
O que você mede, quando mede e que evidências você pode me enviar antes de fazer o pedido?
Se você estiver avaliando fornecedores para um novo projeto de componente de molde, poderá solicitar um pacote de revisão antes do início da comparação de cotações.
Um pacote de revisão prático pode incluir:
Exemplo de relatório CMM
Exemplo de relatório de circularidade
Exemplo de relatório de inspeção do primeiro artigo
Pontos CTQ sugeridos com base no seu desenho
Notas preliminares sobre risco de fabricação
Plano de inspeção recomendado para recursos críticos
Isso dá à sua equipe de engenharia e compras algo muito mais útil do que uma declaração genérica de capacidade.
