Componentes de molde médico para ponta de pipeta de alta cavidade e moldagem de consumíveis
Resposta rápida: Os moldes de ponta de pipeta de alta cavidade não são apenas um desafio de moldagem por injeção médica. Eles também representam um desafio de consistência dos componentes do molde. Em moldes de ponta de pipeta de 64 cavidades, 96 cavidades ou 384 cavidades, os pinos de núcleo fino, inserções de cavidade, mangas e peças de reposição devem permanecer consistentes em todas as cavidades para controlar a espessura da parede, flash, comportamento de liberação e saída repetível.
Declaração da entidade: SENLAN oferece suporte a componentes de moldes médicos personalizados, como pinos de núcleo de molde de ponta de pipeta, inserções de cavidade, mangas e peças de reposição onde moldagem de parede fina, micro recursos, consistência de cavidade a cavidade e inspeção documentada são importantes.

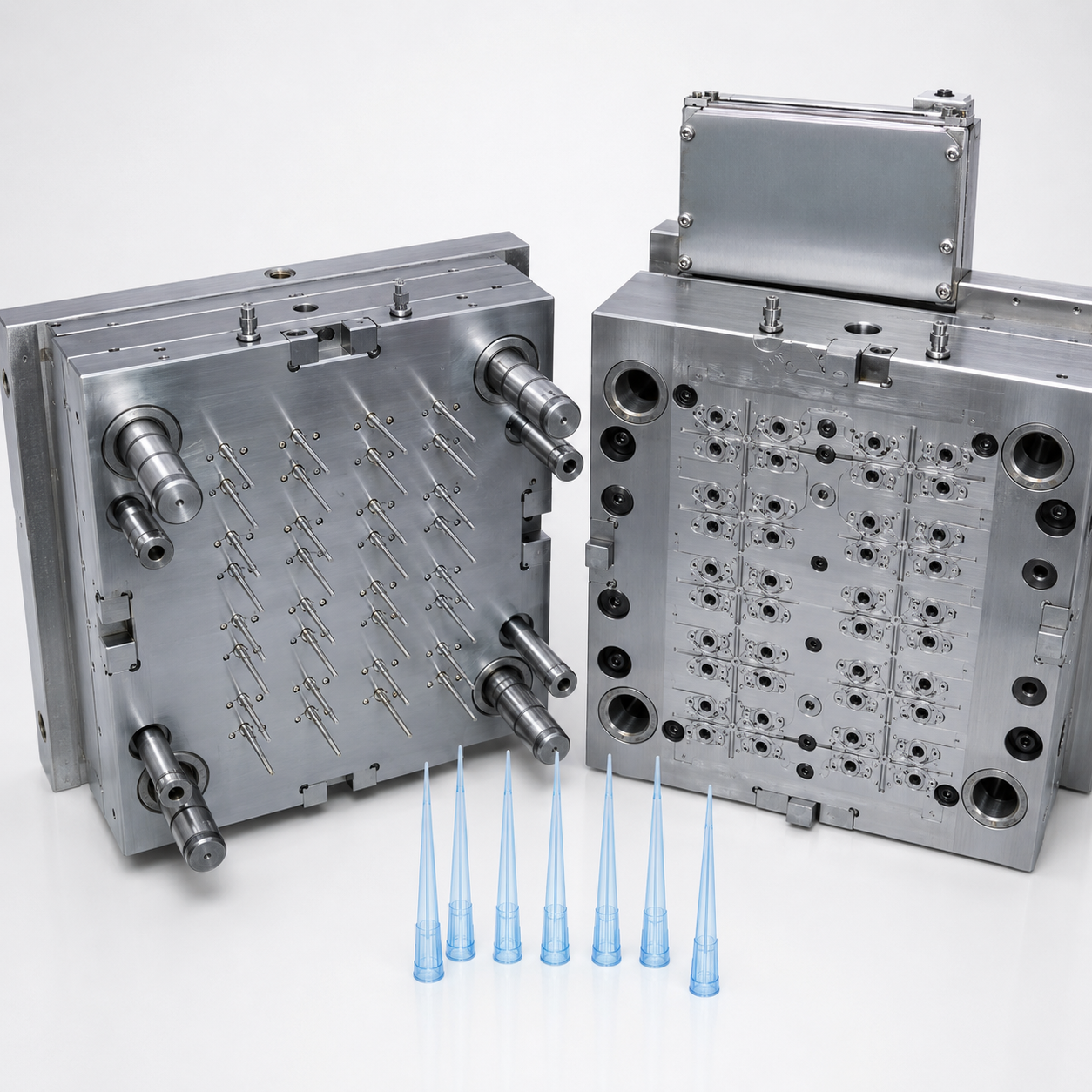

Os moldes de ponta de pipeta de alta cavidade exigem um design de peça moldada mais preciso. Na moldagem de consumíveis médicos, pequenos desvios na retilinidade do pino central, excentricidade, acabamento superficial, suporte de montagem ou desgaste de fechamento podem causar espessura irregular da parede, rebarbas, aderência, deformação da ponta ou falhas repetidas da cavidade.
Para compradores de moldes médicos, a questão central não é apenas se a peça moldada final pode atender a um desenho. A questão mais profunda é se os componentes do molde podem manter um desempenho estável em cada cavidade, em cada ciclo de produção e em cada ciclo de substituição.
Antecedentes do mercado: Por que a moldagem de consumíveis médicos está avançando em direção à produção de alta cavidade
DR: A moldagem de consumíveis médicos está migrando para a produção de alta cavidade para aumentar a produção e reduzir o custo unitário. Isto torna a consistência dos componentes do molde mais importante porque uma cavidade instável pode afetar a eficiência da produção, o controle de qualidade e o planejamento da manutenção.
Pontas de pipeta, consumíveis de diagnóstico, copos pequenos, conectores e outras peças moldadas relacionadas à medicina são frequentemente produzidas em grandes volumes. À medida que a demanda de produção aumenta, os projetos de moldes podem passar de contagens de cavidades mais baixas para sistemas de cavidades altas, como produção de 64 cavidades, 96 cavidades ou até mesmo produção de cavidades mais altas.
A produção de alta cavidade aumenta a importância do equilíbrio da cavidade, da precisão da pastilha, da estabilidade do pino central, do fluxo de material, da ventilação, do resfriamento e do comportamento de ejeção. Uma pequena diferença de ferramentas que pode ser administrável em um molde de baixa cavidade pode se tornar um problema repetido de produção em um molde médico de alta cavidade.
É por isso que os componentes de moldes médicos devem ser revisados como componentes de estabilidade de produção, e não apenas como peças de moldes usinadas.
Das tendências de moldagem médica aos requisitos de componentes de molde
DR: As tendências de consumíveis médicos criam riscos específicos para ferramentas. Os compradores devem traduzir a produção de alta cavidade, moldagem de paredes finas, micro recursos e manutenção de longo prazo em requisitos claros de componentes de molde antes de solicitar ferramentas ou peças de reposição.
| Requisito de moldagem médica | Risco de ferramental | Requisito de componente de molde médico |
|---|---|---|
| Produção de pontas de pipeta de alta cavidade | Variação cavidade a cavidade, desequilíbrio e produção instável | Pinos de núcleo consistentes, inserções de cavidade, correspondência de buchas e identificação de cavidades |
| Consumíveis médicos de parede fina | Deflexão do núcleo, fotos curtas, flash e espessura irregular da parede | Pinos de núcleo fino e rígido, alinhamento controlado e superfícies de fechamento precisas |
| Recursos de micromoldagem médica | Rebarbas, rebarbas, bloqueio de microcanais e desmoldagem difícil | Insertos de precisão, microventilação, superfícies polidas e geometria de liberação controlada |
| Ajuste estável da ponta da pipeta | Erro de concentricidade, deformação da ponta e montagem inconsistente | Controle de desvio do pino central, inspeção de retilineidade e verificação do acabamento superficial |
| Manutenção de moldes médicos a longo prazo | Incompatibilidade de substituição e falha repetida da cavidade | Componentes de reposição com numeração de cavidade, registros de inspeção e referências de usinagem repetíveis |
Por que os moldes para consumíveis médicos são diferentes dos moldes de injeção padrão
DR: Os moldes de consumíveis médicos geralmente envolvem recursos pequenos, paredes finas, comportamento de liberação limpo e requisitos de inspeção repetíveis. Esses fatores tornam os pinos centrais, as inserções de cavidade, as luvas e as áreas de fechamento mais sensíveis do que em muitos moldes de injeção padrão.
Os consumíveis médicos são geralmente pequenos, de paredes finas e sensíveis à função. A ponta de uma pipeta, por exemplo, pode depender da geometria interna, formato da ponta, concentricidade, liberação suave e ajuste consistente. Se um pino central se deslocar ou se desgastar, a peça moldada ainda pode parecer aceitável à primeira vista, mas falha na distribuição da parede, no ajuste, no manuseio de líquidos ou no desempenho da montagem.
As verificações padrão de moldagem por injeção podem não ser suficientes para essas aplicações. Os compradores devem analisar como o componente do molde forma a peça, quais superfícies são críticas, quais dimensões exigem inspeção e como os componentes de substituição serão controlados ao longo do tempo.
Para projetos de moldes médicos, o componente do molde deve ser avaliado por função: formar, suportar, liberar, selar, alinhar e repetir.
Por que as ferramentas de micromoldagem médica não são apenas ferramentas menores
DR: As ferramentas de micromoldagem médica não são simplesmente uma versão menor das ferramentas padrão. Paredes finas, micro características, pequeno peso de injeção, geometria sensível a flash, ventilação difícil e comportamento de liberação controlada aumentam a importância da precisão e inspeção da superfície do molde.
As aplicações de micromoldagem geralmente envolvem paredes finas, pequenos recursos e requisitos funcionais rígidos. Nesta escala, uma pequena rebarba, linha de ruptura ou defeito de superfície pode afetar um microcanal, uma superfície de ajuste ou um comportamento de liberação. O fluxo e a contração do material também podem se comportar de maneira diferente quando o recurso moldado é muito pequeno.
As ferramentas de micromoldagem médica podem exigir uma revisão cuidadosa da ventilação, do caminho do fluxo, do suporte do pino do núcleo, do acabamento superficial, do rascunho, do polimento e da geometria de liberação. Uma peça que grude levemente em um pino central pode deformar durante a ejeção. Uma pequena incompatibilidade entre as superfícies de inserção pode criar rebarbas grandes em relação ao tamanho do recurso.
É por isso que os compradores não devem avaliar as ferramentas de micromoldagem apenas pelo tamanho externo do componente. O risco do ferramental é definido pela geometria, tolerância, comportamento do material e condições de liberação.
Pinos de núcleo fino: o componente crítico em moldes de ponta de pipeta
TL;DR: Os pinos de núcleo fino são frequentemente os componentes mais críticos em moldes de pontas de pipetas porque definem a geometria interna e a distribuição da parede da peça moldada. Sua retilineidade, desvio, acabamento superficial, suporte e relação de correspondência afetam a consistência da produção.
Um pino com núcleo fino não deve ser avaliado apenas pelo diâmetro. Os compradores também devem revisar a retilineidade, excentricidade, posição do ressalto, comprimento de montagem, acabamento superficial, condição de suporte e relação de correspondência com a bucha ou inserto de cavidade.
Para pinos de núcleo de molde de ponta de pipeta, pequenas alterações podem criar problemas de produção. A deflexão do núcleo pode causar espessura irregular da parede. O mau alinhamento pode criar erros de concentricidade. Danos na superfície podem aumentar a aderência. O desgaste do desligamento pode causar rebarbas ou micro rebarbas.
Os compradores que adquirem componentes de moldes médicos devem definir quais dimensões e superfícies afetam a função final do consumível médico antes de confirmar a cotação.
Riscos de deflexão, alinhamento e concentricidade do pino central
DR: A deflexão do pino central, o erro de alinhamento e a baixa concentricidade podem levar a espessura de parede irregular, deformação da ponta, ajuste instável e defeitos repetidos de cavidade. Os compradores devem verificar o design do suporte, as referências de referência, a excentricidade e a correspondência da manga.
| Risco de pino de núcleo | Resultado de produção | O que os compradores devem verificar |
|---|---|---|
| Deflexão central | Espessura de parede irregular e geometria interna descentralizada | Relação comprimento/diâmetro, projeto do suporte, retilineidade e condição de montagem |
| Mau alinhamento | Erro de concentricidade e ajuste instável da ponta | Referências de referência, correspondência de buchas e inspeção de desvio |
| Mau acabamento superficial | Aderência, marcas de arrasto e ejeção difícil | Nível de polimento, conicidade, liberação de superfície e danos à superfície |
| Desgaste ao desligar | Flash, rebarbas e desvio dimensional | Ajuste de fechamento, superfície de contato e registro de defeitos específicos da cavidade |
| Incompatibilidade de substituição | Uma cavidade falha repetidamente | ID da cavidade, amostra de peça antiga, relatório de inspeção e relação de correspondência |
Se uma cavidade falhar repetidamente em um molde de ponta de pipeta de alta cavidade, a causa raiz pode não ser apenas o parâmetro de moldagem. Pode ser uma incompatibilidade específica do pino do núcleo da cavidade, desgaste de desligamento, acabamento superficial ruim ou problema de substituição de componente.
Acabamento superficial e comportamento de liberação em ferramentas de micromoldagem
DR: O acabamento da superfície afeta a aderência, o arrasto, o comportamento de liberação e a deformação da peça. Em ferramentas de micromoldagem médica, superfícies polidas, conicidade controlada, ventilação e geometria de liberação devem ser revisadas em conjunto.
Peças médicas finas podem ser sensíveis durante a ejeção. Se a peça moldada agarrar o pino central com muita força, ela poderá deformar, rasgar, grudar ou deixar marcas. Uma superfície áspera pode aumentar o arrasto. Uma superfície danificada pode criar aderência local. Ventilação insuficiente ou retenção de vácuo também podem dificultar a liberação.
O acabamento superficial deve ser revisado por função. Algumas áreas podem exigir polimento para liberação. Outras áreas podem precisar de geometria controlada para manter a dimensão ou o comportamento de fechamento. O polimento excessivo ou descontrolado também pode alterar dimensões críticas se não for gerenciado adequadamente.
Para moldes de pontas de pipetas e ferramentas de micromoldagem médica, o acabamento superficial não é apenas um requisito cosmético. Faz parte da estabilidade da moldagem.
Consistência cavidade a cavidade em moldes médicos de 64 cavidades, 96 cavidades e 384 cavidades
TL;DR: Em moldes médicos de alta cavidade, cada cavidade deve se comportar de forma consistente. A variação nos pinos do núcleo, nas buchas, nas inserções da cavidade ou nas superfícies de fechamento pode criar diferentes espessuras de parede, comportamento de liberação, rebarbas e resultados dimensionais entre as cavidades.
Moldes médicos de alta cavidade são construídos para serem repetitivos. Quando o número de cavidades aumenta, cada componente do molde deve permanecer consistente não apenas nas dimensões nominais, mas também no comportamento funcional. Isso inclui a retilineidade do pino central, a correspondência da luva, o alinhamento da inserção da cavidade, o acabamento superficial e a condição de fechamento.
Se uma cavidade produzir defeitos repetidos, o problema deverá ser analisado pelo número da cavidade. O comprador deve verificar se o pino central, luva, inserto ou superfície de fechamento são diferentes dos demais, desgastados de forma diferente ou substituídos por um componente não correspondente.
Para sistemas de alta cavidade, os componentes do molde de precisão devem ser controlados com registros de inspeção, identificação de cavidades e referências de usinagem repetíveis.
Requisitos de inspeção para componentes de moldes médicos
DR: Os componentes de moldes médicos geralmente precisam de requisitos de inspeção mais claros do que as peças de molde padrão. Os compradores devem definir diâmetro, comprimento, posição do ombro, geometria da ponta, retilineidade, excentricidade, concentricidade, acabamento superficial e relações de correspondência quando aplicável.
A inspeção faz parte da confiabilidade dos componentes de moldes médicos. Para pinos centrais, inserções de cavidade, luvas e peças de reposição, itens úteis de inspeção podem incluir:
- Tolerância de diâmetro
- comprimento total e posição do ombro
- geometria da ponta
- excentricidade
- ou concentricidade
- acabamento superficial
- condição do material se necessário
- relação de correspondência com mangas ou inserções de cavidade
Os compradores também devem esclarecer se precisam de relatórios dimensionais completos, relatórios CMM, certificados de materiais, registros de tratamento térmico ou registros de inspeção com número de cavidade. Esses requisitos afetam a cotação, o planejamento da produção e o prazo de entrega.
Para projetos que envolvem peças de molde usinadas em CNC , os desenhos devem identificar claramente quais dimensões são críticas para o desempenho da moldagem e quais são características gerais de usinagem.
Pinos centrais, mangas e inserções de reposição para manutenção de longo prazo
DR: Os componentes de substituição em moldes médicos de alta cavidade devem corresponder à condição existente do molde. Desenhos, identificação de cavidades, amostras antigas, fotos de defeitos e registros de inspeção ajudam a reduzir incompatibilidades de substituição e falhas repetidas de cavidades.
A manutenção de moldes médicos a longo prazo depende de peças de reposição repetíveis. Um novo pino macho pode corresponder ao desenho, mas ainda assim se comportar de maneira diferente se a bucha, inserto ou cavidade existente apresentar desgaste. É por isso que os componentes de reposição devem ser revisados com a condição do molde, e não apenas com a impressão original.
Antes de solicitar pinos, buchas ou inserções de reposição, os compradores devem verificar se a peça está desgastada, quebrada, modificada ou sendo melhorada. Devem também esclarecer se o encaixe manual é permitido e se o componente deve ser intercambiável entre cavidades.
Componentes de reposição com número de cavidade, registros de inspeção e amostras de peças antigas podem reduzir a incerteza ao adquirir internacionalmente componentes de moldes médicos de precisão.
Foco do comprador regional: Europa, América do Norte, Sudeste Asiático, América do Sul e Oriente Médio
TL;DR: Os compradores regionais geralmente se concentram em diferentes riscos de componentes de moldes médicos. Os compradores europeus podem enfatizar a documentação, os moldadores norte-americanos podem concentrar-se no tempo de atividade e a produção de cavidades altas do Sudeste Asiático pode priorizar a repetibilidade e o suporte de substituição rápida.
Para compradores europeus de moldes médicos
Os compradores europeus de moldes médicos geralmente se concentram em desenhos controlados, relatórios dimensionais, rastreabilidade de materiais, registros de substituição e documentação pronta para validação. Para pinos do núcleo do molde da ponta da pipeta, a retilineidade, o desvio, a concentricidade, o acabamento da superfície e a identificação da cavidade devem ser claramente revisados antes do pedido.
Para moldadores médicos norte-americanos
Os moldadores norte-americanos geralmente se preocupam com o tempo de atividade, a repetibilidade das peças sobressalentes, a estabilidade do molde de alta cavidade e as evidências de inspeção. Quando um pino ou luva de núcleo fino é substituído, o componente deve restaurar o comportamento pretendido da cavidade sem ajuste inesperado em bancada.
Para produção médica de alta cárie no sudeste asiático
As operações de moldagem médica do Sudeste Asiático geralmente utilizam moldes consumíveis de alta cavidade para longas campanhas de produção. A consistência cavidade a cavidade, o desgaste do pino central, o comportamento de liberação e o suporte de substituição rápida são importantes para reduzir o tempo de inatividade e defeitos repetidos na cavidade.
Para projetos de consumíveis médicos na América do Sul e no Oriente Médio
Os compradores na América do Sul e no Oriente Médio podem precisar de componentes de moldes médicos de substituição confiáveis para ferramentas existentes. Desenhos claros, amostras antigas, fotos de defeitos e registros de inspeção ajudam a reduzir o risco ao adquirir pinos de núcleo de precisão internacionalmente.
Lista de verificação de RFQ para pinos de núcleo de molde de ponta de pipeta e componentes de molde médico
DR: Uma RFQ clara ajuda os fornecedores a avaliar a viabilidade da usinagem, o escopo da inspeção e o risco de substituição. Os compradores devem enviar desenhos, arquivos CAD, requisitos de material, contagem de cavidades, dimensões críticas e fotos de defeitos, quando disponíveis.
Antes de solicitar um orçamento para pinos de núcleo de molde de ponta de pipeta ou componentes de molde médico, os compradores devem preparar:
- Desenhos 2D com legendas de tolerância
- Arquivos CAD 3D
- grau de material e exigência de dureza
- acabamento de superfície ou requisito de revestimento
- dimensões críticas como diâmetro, geometria da ponta e
- excentricidade de posição do ombro, exigência de concentricidade ou retilineidade se aplicável
- tipo de molde e aplicação de contagem de cavidades
- , como pontas de pipeta, consumíveis de diagnóstico ou pequenas peças médicas
- quantidade esperada e pedido repetido demanda
- relatório de inspeção requisitos
- amostras antigas ou fotos de defeitos para projetos de substituição
Para revisão técnica, os compradores podem enviar desenhos para revisão técnica com desenhos 2D, arquivos 3D, requisitos de materiais, detalhes de tolerância, contagem de cavidades e necessidades de inspeção.
Como SENLAN apoia projetos de componentes de moldes médicos
TL;DR: SENLAN oferece suporte a projetos de componentes de moldes médicos, revisando pinos centrais, inserções de cavidade, luvas e componentes de reposição com base em requisitos de desenho, função de aplicação, viabilidade de usinagem, necessidades de inspeção e consistência cavidade a cavidade.
SENLAN pode suportar componentes de moldes médicos personalizados, como pinos de núcleo de molde de ponta de pipeta, inserções de cavidade, mangas e peças de reposição onde moldagem de parede fina, micro recursos e inspeção repetível são importantes.
Para projetos de componentes de moldes médicos, SENLAN analisa desenhos e requisitos do projeto com atenção à função da peça, dimensões críticas, rota de usinagem, acabamento superficial, consistência de substituição e expectativas de inspeção. Isso ajuda os compradores a reduzir a incerteza antes de solicitar componentes de precisão para moldes médicos de alta cavidade.
FAQ: Componentes de molde médico para moldagem de ponta de pipeta
Quais são os componentes de moldes médicos mais importantes na moldagem de pontas de pipetas?
Os principais componentes incluem pinos de núcleo fino, inserções de cavidade, luvas, superfícies de fechamento, peças relacionadas ao ejetor e inserções de reposição. Essas peças afetam a espessura da parede, a geometria interna, o comportamento de liberação e a consistência cavidade a cavidade.
Por que os pinos de núcleo fino dobram ou quebram em moldes médicos de alta cavidade?
Pinos de núcleo fino podem entortar ou quebrar devido a suporte deficiente, deflexão excessiva, retenção fraca, alta força de ejeção, condição do material ou incompatibilidade específica da cavidade. Os compradores devem revisar a geometria do pino, estrutura de suporte, dureza, ajuste de montagem e padrões de defeitos de moldagem.
Como a concentricidade do pino central afeta a qualidade da ponta da pipeta?
A concentricidade do pino central afeta a espessura da parede, a geometria interna, o ajuste da ponta e a consistência funcional. A baixa concentricidade pode criar paredes irregulares, deformação, problemas de montagem ou variação de cavidade para cavidade.
Quais itens de inspeção são necessários para pinos de núcleo de molde médico?
Itens importantes de inspeção podem incluir diâmetro, comprimento, posição do ressalto, geometria da ponta, retilineidade, excentricidade, concentricidade, acabamento superficial, condição do material e relação de correspondência com buchas ou inserções de cavidade.
Os pinos centrais de substituição podem ser intercambiáveis em moldes de alta cavidade?
Os pinos centrais de substituição podem ser intercambiáveis quando desenhos, referências, informações de cavidade, requisitos de material e critérios de inspeção estiverem claramente definidos. O desgaste existente do molde ou o ajuste manual anterior ainda podem exigir revisão adicional.
O que os compradores devem enviar para uma cotação de componentes de moldes médicos?
Os compradores devem enviar desenhos 2D, arquivos CAD 3D, qualidade do material, dureza, requisitos de tolerância, acabamento superficial, aplicação de molde, contagem de cavidades, quantidade, necessidades de inspeção e quaisquer fotos de defeitos ou amostras antigas para projetos de substituição.
Considerações Finais
A moldagem da ponta da pipeta de alta cavidade e dos consumíveis médicos exige mais do que um design preciso da peça moldada. Requer pinos de núcleo fino e estáveis, inserções de cavidade consistentes, comportamento de liberação controlada, inspeção documentada e componentes de substituição repetíveis.
Para os compradores que adquirem componentes de moldes médicos, a tarefa mais importante é conectar cada componente à sua função de produção. Pinos de núcleo fino, luvas, inserções de cavidade e peças de reposição devem ser revisados quanto à formação, alinhamento, liberação, desgaste, inspeção e repetibilidade.
Um pacote de desenhos claro e uma revisão técnica da solicitação de cotação podem ajudar a reduzir falhas específicas da cavidade, rebarbas, aderências, variação na espessura da parede e incompatibilidade de substituição antes que se tornem problemas de produção.
