Em um molde de tampa de garrafa com múltiplas cavidades, a precisão da inserção não se trata apenas de atender às dimensões do desenho. Afeta diretamente a estabilidade da vedação, a consistência cavidade a cavidade, a intercambialidade das pastilhas e o desempenho do molde a longo prazo.
Para os fabricantes de tampas de garrafa, um pequeno desvio na inserção do molde pode se tornar um problema recorrente de produção. Pode aparecer como vedação instável, , espessura de parede irregular , , tampas moldadas excêntricas , , , sensação de rosca inconsistente ou trabalho de ajuste extra durante a manutenção do molde.
Este breve vídeo oferece uma rápida visão geral das inserções de molde de precisão e da lógica de medição por trás do controle de circularidade em micronível. Para os compradores, o ponto chave é simples: a precisão deve ser comprovada por dados de inspeção, e não apenas descrita em palavras.
É por isso que o controle de circularidade e cilindricidade é importante em componentes de moldes de injeção de alta precisão. Neste caso medido, uma inserção de molde de precisão usada para um molde de injeção de tampa de garrafa com múltiplas cavidades foi inspecionada após a usinagem do diâmetro interno e externo. A circularidade medida atingiu aproximadamente 0,60–0,61 μm , e a cilindricidade medida atingiu aproximadamente 1,32 μm , verificada por um instrumento japonês de medição de circularidade e cilindricidade.

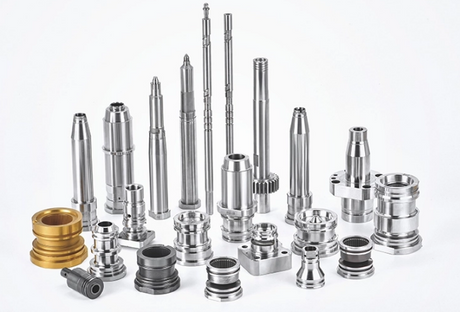

Para compradores que comparam inserções de moldes de alta precisão, pinos centrais, luvas e componentes de reposição, a página da SENLAN de componentes de moldes de precisão personalizados fornece uma visão mais ampla das peças que oferecemos suporte para aplicações de moldes de injeção.
O controle de circularidade em micronível em moldes para tampas de garrafas ajuda a reduzir riscos de produção, como:
Em moldes para tampas de garrafa com múltiplas cavidades, o controle de circularidade não é apenas um objetivo da usinagem. Faz parte do controle de risco de produção.

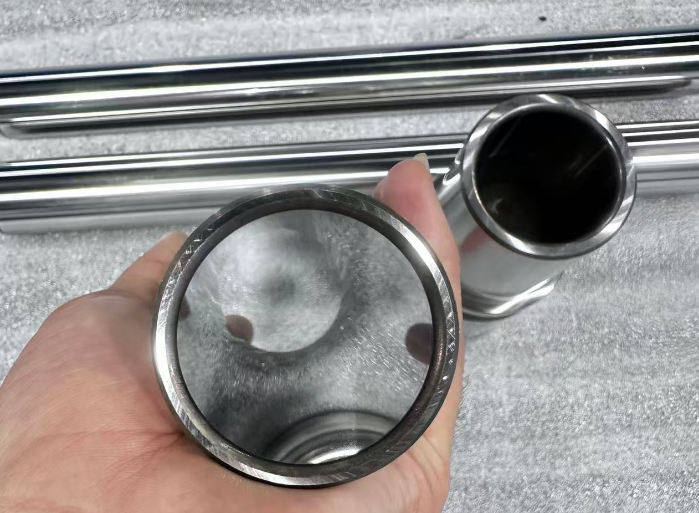

A inserção do molde inspecionada foi medida após a usinagem do diâmetro interno e externo. Os resultados mostram um controle estável do perfil circular e uma forte consistência da superfície cilíndrica ao longo da altura de trabalho.
| Item de inspeção | Resultado medido | Referência típica de alta precisão | Por que é importante |
|---|---|---|---|
| Redondeza | 0,60–0,61 μm | < 2,0 μm | Indica excelente controle de perfil circular após usinagem de diâmetro interno e externo. |
| Cilindricidade | 1,32 μm | < 3,0 μm | Confirma a estabilidade da superfície cilíndrica ao longo da altura de trabalho. |
| Método de inspeção | Instrumento de medição japonês de circularidade/cilindricidade | Metrologia de precisão profissional | Fornece evidências mensuráveis em vez de afirmações verbais de precisão. |
| Aplicativo | Inserção de molde para tampa de garrafa com múltiplas cavidades | Produção de moldes para tampas de alta cavidade | Suporta estabilidade de vedação, intercambialidade de insertos e consistência cavidade a cavidade. |

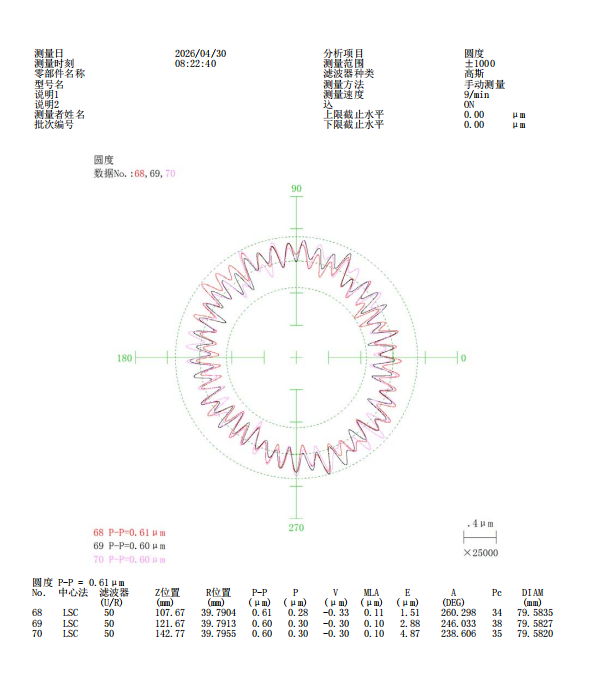

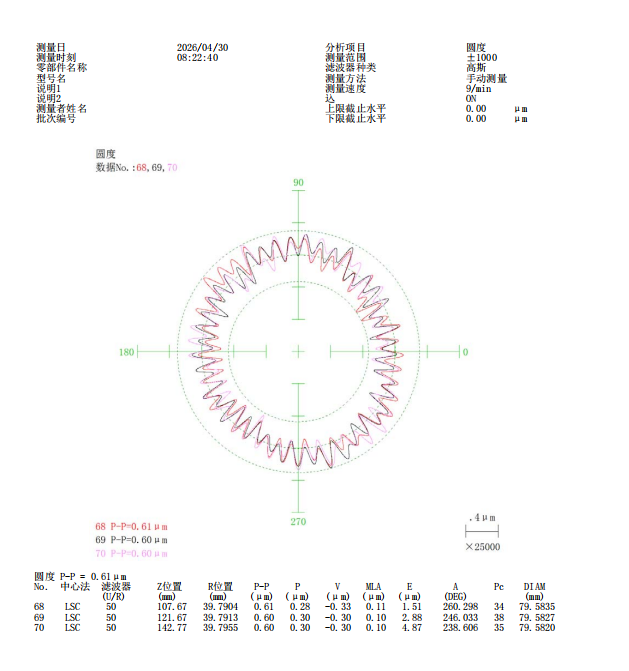

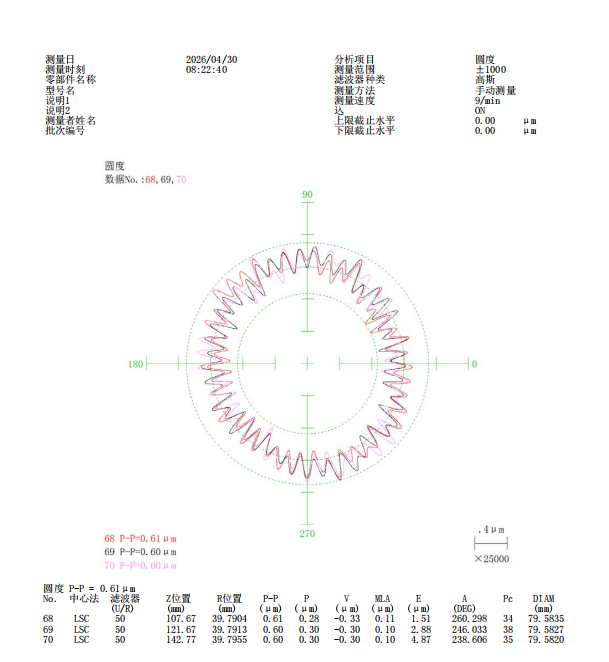

Os seguintes relatórios de inspeção e vídeos apoiam os resultados medidos. Esta seção foi projetada para compradores que precisam de mais do que uma declaração de precisão geral: eles precisam de evidências visíveis, dados mensuráveis e uma conexão clara entre os resultados da inspeção e a estabilidade da produção.
Este segundo vídeo é colocado após a evidência de inspeção porque ajuda a conectar os números medidos com o valor real da produção: melhor consistência de vedação, menor risco de flash, melhor repetibilidade cavidade a cavidade e substituição mais confiável da pastilha.
O resultado de circularidade de aproximadamente 0,60–0,61 μm mostra que o perfil circular após a usinagem é altamente estável. O resultado de cilindricidade de aproximadamente 1,32 μm confirma ainda que a superfície cilíndrica permanece consistente ao longo da altura da peça.
A redondeza de 0,60 μm não é apenas um número. É parte da base para vedação estável de tampas de garrafas, cavidades consistentes e manutenção confiável do molde.
As tampas de garrafa são peças circulares, mas seu desempenho não depende apenas do formato externo. A inserção do molde controla as principais áreas de conformação que afetam a vedação, o comportamento da rosca, o ajuste e a distribuição na parede.
Se a circularidade da pastilha for instável, a tampa moldada também poderá ficar instável. Problemas comuns de produção incluem:
Para um molde com múltiplas cavidades, esses problemas tornam-se mais sérios porque uma cavidade instável pode criar defeitos repetidos em grandes volumes de produção.
Um molde de tampa de garrafa com múltiplas cavidades é tão estável quanto as inserções de ajuste crítico dentro dele.
O problema do cliente: Em moldes para tampas de garrafas com múltiplas cavidades, os compradores muitas vezes se preocupam com o fato de algumas cavidades produzirem tampas aceitáveis, enquanto outras criam resultados ligeiramente diferentes. Mesmo pequenas variações da pastilha podem levar a diferentes comportamentos de vedação, espessura de parede ou toque de rosca entre cavidades.
Como o arredondamento em nível micro ajuda: Quando as superfícies cilíndricas internas e externas são controladas em nível micro, é mais provável que cada pastilha mantenha a geometria circular pretendida e o ajuste funcional. Isso ajuda a reduzir a variação de cavidade para cavidade em tampas de garrafas moldadas.
Valor para o cliente: A melhor consistência da pastilha suporta uma produção multicavidades mais estável, menos defeitos específicos da cavidade, solução de problemas mais fácil durante o teste e melhor repetibilidade na moldagem de longo prazo.
O problema do cliente: a vedação da tampa do frasco depende de um contato circular estável. Se a inserção do molde não for suficientemente redonda, a tampa moldada poderá ter uma pressão de vedação irregular em toda a circunferência.
Isso pode levar a:
Como o arredondamento em micronível ajuda: Um arredondamento medido de aproximadamente 0,60–0,61 μm ajuda a manter uma superfície de moldagem circular mais uniforme. Isto pode proporcionar uma melhor consistência de vedação da tampa no produto moldado final.
Valor para o cliente: Para os fabricantes de tampas de garrafas, isso ajuda a reduzir o risco de vazamento e proporciona um desempenho mais confiável das tampas na produção.
O problema do cliente: se os diâmetros interno e externo de uma inserção de molde não forem controlados adequadamente, a tampa moldada da garrafa pode apresentar excentricidade ou espessura de parede irregular. Isso pode nem sempre ser óbvio na primeira amostra, mas pode afetar a montagem, a vedação e a aparência do produto durante a produção.
Como a circularidade em micronível ajuda: Ao verificar a pastilha com medição de circularidade e cilindricidade, o fornecedor pode verificar se a geometria cilíndrica permanece estável antes da montagem do molde.
Valor para o cliente: Isso ajuda a reduzir tampas moldadas excêntricas, espessuras de parede instáveis, comportamento irregular de encolhimento e problemas de montagem posterior.
O problema do cliente: Para tampas de garrafa com rosca, os clientes se preocupam com a forma como a tampa abre e fecha. Se algumas cavidades produzem tampas que parecem mais apertadas, enquanto outras parecem mais soltas, o problema pode ser causado por componentes instáveis do molde relacionados à rosca ou por um controle de referência circular deficiente.
Como o arredondamento em micronível ajuda: A usinagem precisa dos diâmetros interno e externo ajuda a manter uma referência estável para áreas relacionadas à rosca. Quando a geometria da pastilha é consistente, é mais provável que a tampa moldada mantenha o engate estável da rosca e a sensação de fechamento.
Valor para o cliente: Isto suporta um torque de fechamento mais consistente, uma experiência de usuário mais suave, menos reclamações sobre tampas apertadas ou soltas e melhor estabilidade de rosca entre cavidades.
O problema do cliente: Flash é uma das reclamações mais comuns na produção de moldes para tampas. Em moldes com múltiplas cavidades, a incompatibilidade local da pastilha ou o contato circular instável podem criar pequenas lacunas que levam a rebarbas.
Como a circularidade em micronível ajuda: O alto controle de circularidade e cilindricidade ajuda a melhorar a estabilidade das áreas de encaixe e fechamento circulares. Isto não substitui o projeto correto do molde, a ventilação ou o equilíbrio de fixação, mas reduz uma fonte importante de incompatibilidade local.
Valor para o cliente: Melhor precisão da pastilha pode ajudar a reduzir o risco de flash e diminuir o tempo de solução de problemas durante o teste do molde.
O problema do cliente: se uma inserção de molde tiver baixa circularidade ou cilindricidade, certas áreas poderão sofrer contato desigual ou tensão localizada durante a produção repetida. Com o tempo, isso pode levar a um desgaste irregular.
Como a circularidade em micronível ajuda: Uma superfície cilíndrica estável ajuda a distribuir o contato de maneira mais uniforme. Para moldagem de tampas de garrafa em alta velocidade, isso suporta um comportamento de desgaste mais previsível.
Valor para o cliente: Os clientes se beneficiam de uma produção mais estável a longo prazo, redução de manutenção inesperada, melhor previsibilidade da vida útil do molde e menos problemas de desgaste específicos da cavidade.
O problema do cliente: Na produção de tampas de garrafa de longo prazo, os insertos podem precisar ser substituídos devido a desgaste, danos ou ajustes de design. Os clientes não querem peças de reposição que exijam encaixes repetidos na bancada após a chegada.
Como o arredondamento em nível micro ajuda: O melhor controle do arredondamento, da cilindricidade e das relações de diâmetro interno/externo oferece suporte a uma melhor intercambialidade das pastilhas.
Valor para o cliente: Isso ajuda a reduzir o tempo de inatividade do molde, o trabalho de ajuste manual, a incerteza de substituição e o risco de alteração do resultado da moldagem após a manutenção.
A intercambialidade das pastilhas é especialmente importante para compradores estrangeiros, onde o tempo de inatividade do molde e as correções repetidas podem criar altos custos ocultos.
O problema do cliente: Se a geometria crítica da pastilha não for verificada antes da montagem, os problemas poderão aparecer apenas durante o teste do molde T0 ou T1. Isso pode levar a correções repetidas, atrasos e incertezas.
Como a circularidade em nível micro ajuda: A inspeção de circularidade e cilindricidade fornece evidências mensuráveis antes da montagem. Permite que o fornecedor e o comprador confirmem que as características circulares críticas já estão controladas.
Valor para o cliente: Isso ajuda a reduzir o risco de ajuste de teste e torna a depuração do molde mais eficiente.
Este tipo de controle de circularidade em nível micro depende de uma rota de fabricação de precisão completa, e não de uma máquina sozinha. A chave é controlar a precisão da usinagem e a relação funcional entre as superfícies circulares internas e externas.

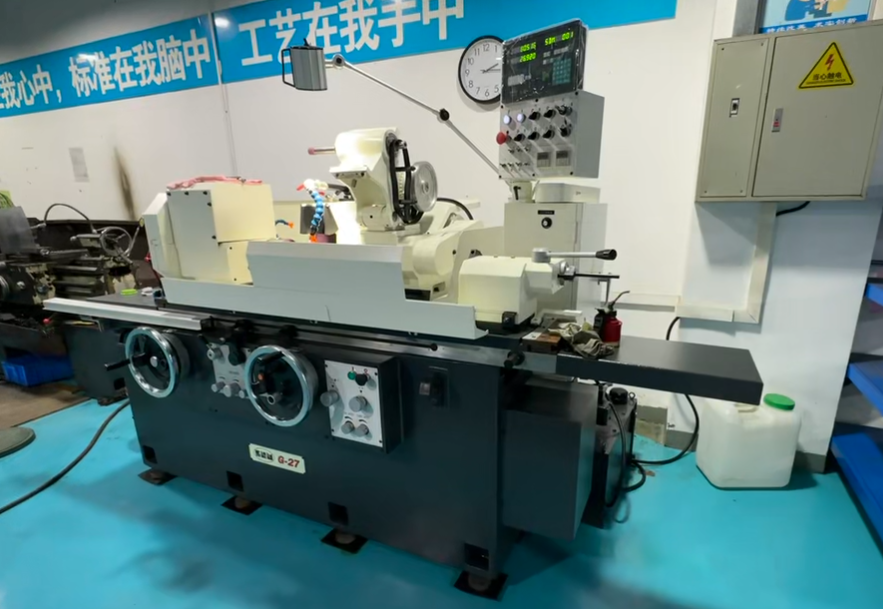

Na SENLAN, essa capacidade é apoiada por equipamentos de alta precisão e experiência em processos, incluindo centros de usinagem MAKINO , HARDINGE torneamento CNC , retificação de precisão, polimento e controle de inspeção. Para componentes redondos usados em moldes de tampas de garrafas, o objetivo não é apenas usinar o diâmetro, mas controlar a circularidade, a cilindricidade, a concentricidade e a repetibilidade como um sistema.
Para uma visão mais ampla de nossa base de usinagem e inspeção, incluindo CNC, EDM, retificação, polimento e verificação ZEISS CMM, consulte nossos recursos de usinagem e inspeção de precisão.
Muitos fornecedores afirmam que podem fabricar inserções de moldes de alta precisão. Mas para os fabricantes de tampas de garrafas, uma afirmação verbal não é suficiente.
Evidências úteis incluem:
Neste caso, os dados medidos de circularidade e cilindricidade, juntamente com vídeos de inspeção visual, fornecem prova direta da estabilidade de usinagem da pastilha após o processamento do diâmetro interno e externo.
Precisão não é um slogan. Deve ser medido, registrado e comprovado.
Os moldes para tampas de garrafas geralmente funcionam em alta velocidade e alto volume. Um pequeno problema com a pastilha pode rapidamente se tornar um problema recorrente de produção.
Para moldes de tampas com múltiplas cavidades, o controle de inserção em micronível ajuda a suportar:
É por isso que as inserções de moldes de precisão devem ser tratadas como componentes críticos para a produção, e não como simples peças usinadas.
Para obter mais contexto sobre onde esses componentes são usados, revise nossas aplicações para tampas de garrafas, aplicações médicas e moldes para embalagens.
Antes de aprovar inserções de molde para um molde de tampa de garrafa com múltiplas cavidades, os compradores devem perguntar:
Para moldes de tampas de garrafa com múltiplas cavidades, a usinagem de insertos de precisão não se trata apenas de precisão dimensional. Trata-se de manter cada cavidade estável, intercambiável e pronta para produção.
Neste caso medido, a circularidade atingiu aproximadamente 0,60–0,61 μm e a cilindricidade atingiu aproximadamente 1,32 μm após a usinagem do diâmetro interno e externo.
Esse nível de controle ajuda a oferecer melhor consistência de vedação, menor risco de flash, melhor repetibilidade cavidade a cavidade e manutenção mais confiável do molde.
A redondeza de 0,60 μm não é apenas um número — é parte da base para uma produção estável de tampas de garrafas.
Sua produção atual está sofrendo de vedação inconsistente, rebarbas, variação de cavidade ou problemas de encaixe de inserto de substituição?
Não se contente com afirmações verbais de precisão. Compartilhe seus desenhos, amostras ou problemas atuais de produção com nossa equipe técnica. Podemos revisar os requisitos críticos de circularidade, cilindricidade e intercambialidade de insertos para seu projeto de molde de tampa de garrafa com múltiplas cavidades.
Entre em contato com SENLAN para uma revisão de inserção de molde de precisão
A redondeza afeta a estabilidade da superfície de moldagem circular. Em moldes para tampas de garrafas, a baixa circularidade pode levar a tampas excêntricas, pressão de vedação irregular, variação na espessura da parede ou comportamento instável da rosca.
Neste caso medido, a circularidade de 0,60–0,61 μm significa que o desvio do perfil circular após a usinagem foi extremamente pequeno. Isso ajuda a manter o ajuste estável do inserto, a consistência da cavidade e o desempenho da tampa moldada.
A cilindricidade mostra quão estável a superfície cilíndrica permanece ao longo de sua altura. Uma boa cilindricidade ajuda a reduzir o contato irregular, a excentricidade e a instabilidade na tampa moldada do frasco.
Sim. O controle de circularidade pode suportar superfícies de vedação circulares mais uniformes, o que ajuda a reduzir uma possível causa de vazamento. No entanto, o desempenho final da vedação também depende do projeto do molde, da geometria da tampa, da resina, das condições do processo e das peças correspondentes.
Os dados de inspeção fornecem aos compradores provas mensuráveis da qualidade da usinagem. Para moldes de tampas de garrafa com múltiplas cavidades, a redondeza, a cilindricidade e os relatórios dimensionais ajudam a reduzir o risco antes da montagem e teste do molde.
Os vídeos de inspeção ajudam os compradores a compreender o componente real, o processo de medição e o significado da produção por trás dos dados. Eles são especialmente úteis ao avaliar fornecedores estrangeiros para componentes de moldes de ajuste crítico.
