Resposta rápida

Resposta rápida: Restaurar o pino da válvula, o aquecedor ou o circuito de controle de temperatura não significa automaticamente que o molde pode ser reiniciado com segurança. Após uma anormalidade no bico valvulado ou na câmara quente, o furo do portão, a área de fechamento, a altura do inserto, a superfície de assentamento e o alinhamento do pino da válvula devem ser inspecionados antes da produção continuar. A cavidade afetada deve ser comparada com cavidades estáveis, desenhos originais, dados de inspeção anteriores e amostras numeradas de cavidades. A produção deve reiniciar somente depois que as dimensões críticas, o movimento do pino da válvula, a aparência da comporta e os resultados dos testes forem revisados ​​sob condições controladas.

Neste artigo, uma inserção de guilhotina refere-se à inserção de molde substituível que forma o furo da guilhotina e a interface de fechamento local ao redor do pino da válvula. Pinos de válvulas, pontas de bicos e componentes de atuadores proprietários normalmente devem ser revisados ​​com o fornecedor original da câmara quente.

O que significa dano ao inserto da válvula

Danos na inserção do obturador valvulado significam que a área local do obturador não está mais funcionando conforme planejado originalmente. O problema pode envolver desgaste do furo da guilhotina, bordas desbotadas, danos no fechamento, desgaste da superfície de assentamento, mudança de altura do inserto, rachaduras, erosão, marcas de impacto ou perda de alinhamento com o pino da válvula.

Na produção, o problema pode aparecer como vestígios de gate maiores, flashes de gate, encordoamento, desvio de peso de uma cavidade, manchas pretas, tiro curto, branqueamento de gate ou defeitos repetidos na mesma cavidade. Esses sintomas não devem ser tratados apenas como problemas cosméticos. A área da comporta controla a entrada do material fundido, a qualidade do fechamento, a pressão local, a aparência da comporta e o equilíbrio da cavidade.

A questão importante não é apenas se a produção pode continuar, mas se a pastilha danificada ainda pode suportar moldagem estável sem criar sucata repetida, variação de peças ou danos adicionais à câmara quente e à estrutura do molde.

Por que as falhas do bico valvulado danificam o inserto

Uma falha no bico valvulado pode começar no sistema da câmara quente, no controle elétrico, no atuador, no pino da válvula ou na condição das ferramentas locais. Se o pino da válvula não abrir ou fechar corretamente, o inserto da comporta poderá ficar exposto a impactos repetidos, fechamento incompleto, vazamento de material fundido, estresse térmico ou concentração de pressão local.

Uma cadeia de falha típica pode incluir:

• circuito, aquecedor, controle de temperatura ou falha no pino da válvula;
• sincronização incorreta dos pinos, movimento atrasado ou desligamento incompleto;
• fluxo repetido de fusão, impacto, estresse térmico ou vazamento ao redor da comporta;
• erosão da inserção da comporta, furo da comporta desbotado ou danos no fechamento;
• flash, encordoamento, variação de vestígio de portão, tiro curto ou desvio de peso específico da cavidade.

No entanto, nem todos os defeitos da comporta são causados ​​pela própria pastilha. O sistema de câmara quente, aquecedor, termopar, atuador, pino da válvula, alinhamento do bico, condição do material e parâmetros de moldagem também devem ser verificados. Substituir a inserção sem remover a causa raiz pode levar a falhas repetidas após a reinicialização.

Sinais de danos na inserção da válvula

Danos na inserção do bico valvulado geralmente são identificados por meio de defeitos de amostra, rastreamento do número de cavidades, alarmes de processo e inspeção local. A tabela abaixo ajuda a separar possíveis causas de ferramental de outras causas que devem ser excluídas antes de solicitar pastilhas de reposição.

Esta revisão ajuda a evitar um erro comum de manutenção: substituir o inserto da comporta ignorando o movimento do pino da válvula, o controle da câmara quente ou as condições do processo.

Ações de Contenção Imediatas

Quando surge uma anormalidade na comporta valvulada, o primeiro passo é a contenção. A reinicialização muito rápida pode transformar um pequeno problema de canal em danos maiores à pastilha, sucata repetida ou outros problemas na câmara quente.

• Pare a cavidade ou molde afetado de acordo com o procedimento da planta.
• Salve registros de alarmes, registros de temperatura e parâmetros de processo.
• Marque as amostras moldadas por número de cavidade e tempo de produção.
• Verifique o movimento do pino da válvula, o tempo de abertura e fechamento e a repetibilidade.
• Inspecione aquecedores, termopares, cabos e conexões do controlador.
• Remova e inspecione a inserção do portão quando necessário.
• Compare a cavidade afetada com cavidades estáveis.
• Registrar trabalhos de limpeza, polimento, correção local ou ajuste.

Esses registros ajudam a determinar se o problema é causado por desgaste local da pastilha, instabilidade da câmara quente, movimento do pino da válvula, condição do material ou uma combinação de vários fatores.

Inspeção Visual e Dimensional

Inspeção Visual e Microscópica

A inspeção visual deve começar com o furo da guilhotina, a borda de fechamento, a superfície de assentamento e a área da cavidade circundante. A ampliação ou a inspeção óptica adequada podem ajudar a identificar erosão precoce, rachaduras, marcas de impacto ou acúmulo de carbono que podem não ser óbvios durante uma rápida verificação no chão de fábrica.

• erosão ao redor do furo do portão;
• borda do portão desbotada ou abertura irregular do portão;
• acúmulo de carbono perto do portão e da área de corte;
• rachaduras, lascas ou colapso local;
• marcas de impacto na ponta do pino da válvula;
• marcas de arranhões, arranhões ou polimento;
• marcas de vazamento de resina ao redor do assento do inserto;
• marcas de testemunha de desligamento e padrões de contato anormais.

Inspeção Dimensional

A inspeção dimensional deve se concentrar nos recursos que controlam o desempenho da comporta, o contato pino-válvula e a instalação repetível. Se essas dimensões se desviarem, o molde ainda poderá ser montado, mas a cavidade afetada poderá apresentar rebarbas, encordoamento, variação de vestígios de portão ou desvio de peso durante a produção.

• diâmetro do portão;
• diâmetro de fechamento ou área de contato;
• altura de inserção;
• profundidade do assento;
• concentricidade entre a comporta, o diâmetro da conexão e o trajeto do pino da válvula;
• diâmetro de montagem e referência de localização;
• referência de alinhamento do pino da válvula;
• dimensões de referência da cavidade circundante.

Comparação de linha de base

Um resultado de inspeção útil deve ser comparado com uma linha de base confiável. O pedido recomendado são desenhos 2D ou 3D originais aprovados, CMM original ou relatórios de inspeção dimensional, cavidades estáveis ​​do mesmo molde, amostras moldadas antigas e novas e a condição atual da pastilha desgastada ou corrigida.

Se o desenho original ou o relatório de inspeção estiver faltando, a comparação da cavidade afetada com cavidades estáveis ​​ainda pode fornecer evidências úteis de manutenção. No entanto, isto deve ser tratado como uma referência de manutenção e não como um substituto para dados de engenharia aprovados.

Decisão de reparar ou substituir

A decisão de reparar ou substituir deve ser baseada na função, dimensão, condição de desligamento, risco para a estrutura correspondente e validação de reinicialização. O polimento não deve ser tratado como um reparo automático porque pode alterar as dimensões da comporta e do fechamento.

• Limpeza: Use quando resíduo ou contaminação for confirmado sem danos dimensionais.
• Reparo: Considere apenas quando a geometria funcional e as superfícies de referência puderem ser restauradas e verificadas.
• Substituir: Use quando rachaduras, desgaste severo, deformação ou geometria incerta da comporta tornarem o reparo não confiável.

Se o diâmetro da porta, o contato de fechamento ou a altura da pastilha forem alterados, o polimento local poderá criar uma melhoria na aparência a curto prazo e aumentar a variação a longo prazo. Qualquer correção deve ser registrada e verificada novamente antes de o molde ser reiniciado.

Verifique o pino da válvula e o sistema de câmara quente

Um inserto valvulado não funciona sozinho. Se o pino da válvula, o atuador, o bico, a sede do inserto ou o controle de temperatura apresentarem problemas, um novo inserto poderá ser danificado novamente. Antes da substituição, a estrutura relacionada deve ser revista em conjunto.

• condição da ponta do pino da válvula;
• retilineidade dos pinos e desgaste local;
• deslocamento e repetibilidade dos pinos;
• tempo de abertura e fechamento;
• condição e resposta do atuador;
• alinhamento dos bicos;
• condição da sede da inserção e da placa de cavidade;
• expansão térmica e faixa de temperatura operacional;
• vazamento na câmara quente ou acúmulo de material.

Controles de câmara quente, atuadores, pinos de válvula e componentes proprietários de câmara quente podem exigir coordenação com o fornecedor original da câmara quente. Um fornecedor de pastilhas de reposição não deve presumir que todas as falhas relacionadas à câmara quente podem ser resolvidas apenas pela usinagem da pastilha.

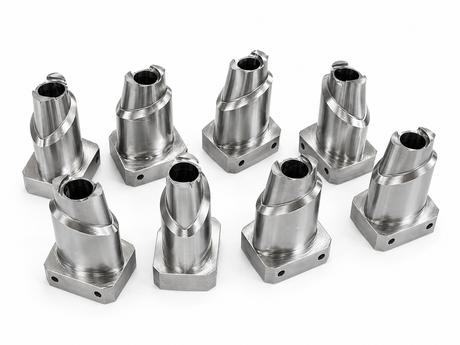

Requisitos de fabricação e validação de insertos de reposição

Requisitos de desenho e linha de base

Um RFQ de inserto valvulado de substituição deve fornecer informações suficientes para controlar o componente independente e a maneira como ele se encaixa no molde existente. Uma foto da peça danificada não é suficiente para uma revisão confiável da usinagem.

• desenhos 2D e 3D originais;
• o inserto desgastado ou danificado, se disponível;
• número de cavidades e posição do molde;
• dimensões do portão e do fechamento;
• altura de instalação;
• diâmetro de montagem e superfície de referência;
• requisito de concentricidade;
• exigência de acabamento superficial;
• CMM original ou dados de inspeção dimensional;
• informações sobre marca, modelo e componentes relacionados da câmara quente.

Para moldes mais antigos, a condição real do molde pode ser diferente do desenho original. Nesse caso, fotos atuais de peças desgastadas, fotos de estruturas correspondentes, amostras de cavidades e registros de manutenção tornam-se referências de revisão importantes.

Requisitos de aço, tratamento térmico e superfície

Não existe um único tipo de aço correto para cada inserto de bico valvulado. Os requisitos de aço, tratamento térmico e superfície devem ser selecionados de acordo com a abrasividade da resina, temperatura operacional, tamanho da comporta, impacto do pino da válvula, risco de corrosão, volume de produção, estratégia de reparo e condição de superfície necessária.

A cotação deve identificar o material proposto, faixa de dureza, tratamento térmico e requisitos de superfície de acordo com desenho ou especificação do cliente. Se o molde usar um projeto proprietário de câmara quente, os requisitos relacionados também deverão ser verificados com o fornecedor da câmara quente.

Repetibilidade de inspeção e substituição de CMM

A inspeção CMM pode oferecer suporte à repetibilidade do inserto de substituição, confirmando dimensões críticas definidas pelo cliente e referências de ajuste. O plano de inspeção deve ser preparado antes da usinagem, especialmente quando a pastilha deve corresponder a um molde existente com tempo de montagem limitado.

• dimensões CTQ definidas pelo desenho;
• ajustar referências e superfícies de referência;
• altura de inserção;
• superfície de assento;
• diâmetro de encaixe e concentricidade;
• comparação de cavidades para insertos repetidos;
• registros de repetibilidade de substituição;
• versão do relatório e identificação do número da cavidade.

A inspeção CMM deve ser usada com uma compreensão realista da geometria do componente. Furos muito pequenos, superfícies finas, condição da borda do portão, perfis especiais ou defeitos superficiais também podem exigir medidores adequados, inspeção óptica, análise microscópica, verificações de perfil ou métodos de inspeção definidos pelo cliente.

Teste de molde e aprovação de reinício

Uma inserção de substituição deve ser validada no molde antes que a produção seja totalmente reiniciada. O objetivo do teste é confirmar não apenas que a nova pastilha pode ser instalada, mas também que a cavidade funciona de forma consistente sob condições controladas de moldagem.

Antes do julgamento

• verifique a montagem do molde e o assentamento da inserção;
• confirme o movimento e a repetibilidade do pino da válvula;
• verificar conexões elétricas, aquecedores e termopares;
• revisar as condições de resfriamento e da câmara quente;
• confirme a identificação do inserto e o número da cavidade.

Registros de teste

• informações sobre máquinas e materiais;
• parâmetros de temperatura, pressão e temporização;
• registros de tempo de ciclo e movimentação de moldes;
• condições de resfriamento;
• amostras numeradas por cavidades;
• peso da peça e aparência do portão;
• comparação de curto alcance ou preenchimento quando útil.

Registros de aprovação

• relatório de teste de molde;
• relatório dimensional ou CMM;
• registro de aprovação de amostra;
• vídeo de execução do molde, se necessário;
• lista de riscos restantes;
• recomendação de manutenção.

A validação de reinicialização deve comparar a cavidade reparada ou substituída com cavidades estáveis. Se apenas uma cavidade for afetada, a aparência da porta, o peso da peça e a qualidade da amostra deverão ser verificados em relação à cobertura da cavidade acordada, e não apenas em relação a uma única peça.

Manutenção Preventiva e Inserções Sobressalentes

Danos no inserto valvulado são mais fáceis de controlar quando os dados de manutenção são registrados antes que uma falha se torne urgente. Registros preventivos podem ajudar o comprador a decidir se deve limpar, corrigir, substituir ou solicitar insertos sobressalentes antes que o molde interrompa a produção.

• registros de contagem cíclica;
• tendência de aparência do portão por cavidade;
• inspeção programada do pino da válvula e da inserção da comporta;
• método de limpeza aprovado;
• histórico de polimento e correção;
• estoque de pastilhas sobressalentes;
• revisão de desenhos e registros de alterações de engenharia;
• Dados de referência dimensionais ou de linha de base do CMM;
• prazo de substituição;
• marcação clara da cavidade e identificação dos componentes.

Para moldes com múltiplas cavidades, as inserções sobressalentes devem ser conectadas com a numeração das cavidades. Um inserto de substituição sem referência de cavidade clara, registro de inspeção ou dados de conexão pode aumentar o tempo de inatividade durante a manutenção.

O que os compradores devem solicitar de um fornecedor de insertos de reposição

Um fornecedor de pastilhas de reposição deve ajudar a esclarecer o escopo da usinagem e da inspeção antes da cotação. Os compradores devem solicitar mais do que um simples preço unitário.

• análise de danos com base em fotos, amostras ou componentes desgastados;
• revisão de desenhos e referências de montagem;
• confirmação de material e dureza;
• rota de usinagem para recursos críticos;
• plano de inspeção e formato do relatório;
• Relatório CMM para dimensões críticas definidas pelo cliente;
• comparação de pastilhas antigas e novas sempre que possível;
• prazo de entrega e opções de substituição urgentes;
• embalagem segura para insertos de precisão;
• revisão de feedback de teste após a instalação;
• responsabilidade de correção e processo de comunicação.

Para necessidades mais amplas de ferramentas de substituição, os compradores podem revisar os componentes do molde e as categorias de pastilhas de precisão relacionadas antes de preparar a RFQ.

Como SENLAN analisa solicitações de substituição

SENLAN analisa projetos de pastilhas de reposição conectando o componente danificado, condição do molde, defeitos específicos da cavidade, desenhos originais e requisitos de inspeção antes da cotação. Isso ajuda a esclarecer se o projeto é principalmente uma tarefa de usinagem de pastilhas de reposição, uma tarefa de suporte de reparo local ou uma revisão mais ampla de ferramentas.

A revisão pode incluir usinagem CNC para geometria de pastilha de precisão, usinagem detalhada de EDM para características locais, retificação e polimento quando exigido pelo desenho, inspeção ZEISS CMM para dimensões críticas definidas pelo cliente, registros de inspeção numerados de cavidades, pastilhas de reposição para manutenção de moldes, comparação de componentes novos e antigos com base nos dados disponíveis e revisão de feedback de teste com base em amostras e registros do cliente.

Os compradores podem revisar publicadas por SENLAN as vantagens técnicas ao avaliar o suporte de usinagem e inspeção. Tolerâncias específicas do projeto, métodos de inspeção e resultados ainda devem ser confirmados a partir dos desenhos reais e da RFQ.

Perguntas frequentes

O que causa danos à inserção do obturador valvulado?

Danos na inserção do obturador da válvula podem ser causados ​​por desalinhamento do pino da válvula, desligamento retardado, aquecimento ou instabilidade de temperatura, pressão local excessiva, vazamento de material fundido, resina abrasiva, tensão térmica, acúmulo de carbono ou desgaste prolongado. O sistema de câmara quente e as condições do processo devem ser verificados juntamente com o inserto.

Uma inserção de portão desgastada pode causar flash?

Sim. Desgaste, erosão ou danos no fechamento ao redor do portão podem criar flashes locais. No entanto, excesso de pressão, atraso do pino, instabilidade de temperatura ou problemas de material também devem ser excluídos antes que o inserto seja identificado como a única causa.

Quando uma inserção de bico valvulado deve ser substituída?

A substituição é geralmente preferida quando a superfície funcional está desgastada, o diâmetro da comporta se deslocou, a área de fechamento está danificada, rachaduras ou erosão estão presentes, ou defeitos repetidos retornam após limpeza ou correção local.

O polimento pode reparar o desgaste da inserção do portão?

O polimento pode remover contaminações ou pequenas marcas, mas não deve ser tratado como um reparo automático. O polimento pode alterar o diâmetro do canal, a geometria de fechamento ou a altura da pastilha, portanto, são necessárias uma nova verificação dimensional e uma validação experimental.

O pino da válvula deve ser substituído pelo inserto?

Nem sempre. O pino da válvula deve ser inspecionado quanto a desgaste da ponta, retilineidade, deslocamento, sincronismo e alinhamento. Se o pino da válvula estiver danificado ou desalinhado, a substituição apenas do inserto pode não evitar falhas repetidas.

Por que apenas uma cavidade apresenta defeitos de comporta?

Os defeitos da comporta de cavidade única podem ser causados ​​por desgaste local da inserção da comporta, sincronismo do pino da válvula, alinhamento do bico, instabilidade do aquecedor, fluxo bloqueado ou danos no fechamento local. Amostras numeradas por cavidades e comparação com cavidades estáveis ​​são úteis para o diagnóstico.

Quais dimensões são críticas para substituição?

As dimensões críticas geralmente incluem diâmetro da comporta, diâmetro de fechamento, altura da pastilha, profundidade de assentamento, diâmetro da conexão, concentricidade, referência de alinhamento do pino da válvula e referência definida pelo cliente ou dimensões CTQ.

Quais registros são necessários antes de reiniciar a produção?

Registros úteis incluem histórico de alarmes, parâmetros de processo, verificação de movimento do pino da válvula, verificação de aquecedor e termopar, relatório dimensional ou CMM, amostras numeradas de cavidades, revisão da aparência da comporta, comparação de peso de peças, relatório de teste de molde e lista de riscos restantes.

Solicite uma revisão do inserto valvulado

Envie o desenho da pastilha danificada, o número da cavidade, as informações da câmara quente, as fotos dos defeitos, as amostras moldadas e os registros de inspeção disponíveis. SENLAN pode revisar o escopo de usinagem e inspeção da pastilha de substituição antes da cotação.

Solicite uma revisão do inserto valvulado

Envie fotos de danos e insira desenhos

Revise os componentes de substituição do molde

Nota importante: SENLAN oferece suporte a inserções de molde de reposição e fabricação de componentes de molde de precisão de acordo com desenhos, tolerâncias e requisitos técnicos definidos pelo cliente. Controles de câmara quente, atuadores, pinos de válvula e componentes proprietários podem exigir coordenação com o fornecedor original da câmara quente. A aprovação final de reinicialização do molde, a validação da produção, o desempenho do produto e a conformidade com o mercado devem ser concluídas pelo cliente ou por organizações de testes qualificadas de acordo com a aplicação alvo, o material e as condições de produção.
