Guia de RFQ de componentes de molde personalizados: como reduzir o risco de transferência de fornecedor
Uma RFQ de componente de molde personalizado não envolve apenas pedir um preço. Ajuda o fornecedor a compreender o desenho, o material, a tolerância, as superfícies de ajuste, o escopo da inspeção e as necessidades de entrega antes do início da usinagem.
Quando essas informações não são claras, os problemas geralmente aparecem posteriormente entre usinagem CNC, EDM, tratamento térmico, retificação, polimento, inspeção e entrega da CMM.
A resposta curta
Uma solicitação de cotação completa ajuda o fornecedor a revisar a peça antes da produção, e não depois que os problemas aparecem.
- Mostra os requisitos de desenho, tolerância, material, dureza, acabamento superficial e inspeção.
- Reduz confirmações repetidas entre equipes de CNC, EDM, retificação, polimento e inspeção.
- Para pastilhas de reposição, o número da cavidade, a condição da pastilha antiga e as fotos dos defeitos são especialmente importantes.
Por que as informações da RFQ são importantes antes da usinagem
Em projetos de componentes de molde personalizados, muitos problemas não começam na usinagem em si. Eles começam mais cedo, quando faltam informações importantes na RFQ.
Por exemplo, o desenho pode estar disponível, mas a superfície de ajuste crítica não está marcada. O material pode ser confirmado, mas falta o requisito de dureza. Uma pastilha de substituição pode ser cotada a partir de um desenho, mas a condição da pastilha antiga não é revisada.
Esses detalhes afetam a rota de usinagem, o plano de inspeção e o cronograma de entrega. Se não forem confirmados antecipadamente, cada processo poderá fazer suas próprias suposições.
Onde os projetos de componentes de molde geralmente falham

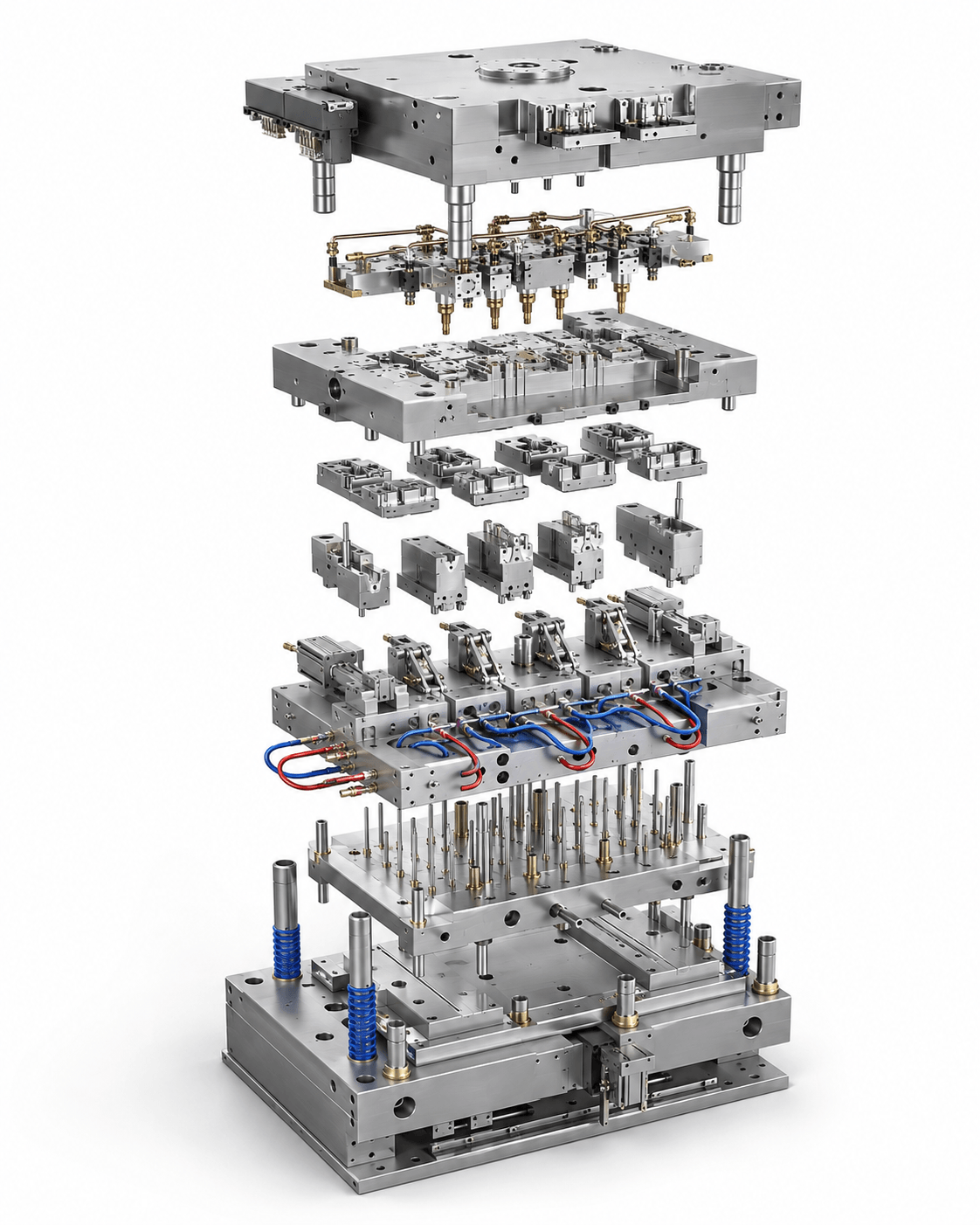

Um componente de molde de precisão pode passar por diversas etapas do processo antes do envio. Cada transferência precisa de informações claras.
Revisão de desenho
Risco comum: Dimensões críticas, referências de referência ou superfícies de ajuste não são compreendidas corretamente.
Verifique antecipadamente: desenho 2D, arquivo 3D, chamadas de tolerância, versão do desenho e áreas funcionais.
Usinagem CNC
Risco comum: A margem de usinagem pode não corresponder aos requisitos posteriores de EDM, retificação ou ajuste.
Verifique antecipadamente: Material, rota de usinagem, tolerância de desbaste e dimensões críticas.
Música eletrônica
Risco comum: Cantos agudos, nervuras profundas, ranhuras ou detalhes finos são confirmados tarde demais.
Verifique antecipadamente: áreas de EDM, detalhes finos, detalhes de fechamento e cantos internos.
Tratamento térmico
Risco comum: O risco de dureza ou distorção não é considerado antes do acabamento.
Verifique antecipadamente: Classe do aço, requisitos de dureza e plano de acabamento pós-tratamento.
Moagem
Risco comum: As superfícies de encaixe podem não corresponder à relação existente do molde.
Verifique antecipadamente: referências de dados, planicidade, superfícies de contato e relação de montagem.
Polimento
Risco comum: Superfícies funcionais podem ser polidas sem prioridade clara.
Verifique antecipadamente: Superfícies visíveis, áreas de liberação, áreas de vedação e superfícies de fechamento.
Inspeção CMM
Risco comum: O relatório de inspeção pode perder as dimensões mais importantes.
Verifique antecipadamente: escopo do relatório CMM, dimensões CTQ e pontos de medição.
Entrega
Risco comum: Os requisitos de embalagem, rotulagem ou envio são confirmados tarde demais.
Verifique antecipadamente: Método de embalagem, cronograma de entrega e requisitos de envio.
Informações de RFQ que os compradores devem preparar
Uma boa RFQ não precisa ser complicada. Mas deve fornecer ao fornecedor informações suficientes para revisar a peça corretamente antes da cotação.
Desenho 2D
Mostra dimensões, tolerâncias, referências de dados e áreas funcionais.
Ajuda a reduzir: confirmação repetida de tolerância.
Arquivo CAD 3D
Ajuda a revisar a geometria, ajustar superfícies, rebaixos, áreas EDM e viabilidade de usinagem.
Ajuda a reduzir: estruturar suposições antes da usinagem.
Material e Dureza
Afeta a rota de usinagem, tratamento térmico, retificação, polimento e resistência ao desgaste.
Ajuda a reduzir: conflitos de processo após a confirmação do material.
Dimensões Críticas
Define áreas CTQ, zonas de ajuste, superfícies de fechamento e dimensões relacionadas à vedação.
Ajuda a reduzir: prioridades pouco claras de usinagem e inspeção.
Acabamento de superfície
Esclarece o polimento, a textura, as superfícies visíveis, as áreas de liberação e as superfícies de vedação.
Ajuda a reduzir: alterações tardias no acabamento.
Requisito de inspeção
Define relatório dimensional, inspeção CMM e escopo de medição.
Ajuda a reduzir: responsabilidade pela qualidade pouco clara.
Inserção antiga ou amostra correspondente
Ajuda a revisar o ajuste da montagem, a relação de substituição e a condição existente do molde.
Ajuda a reduzir: a incerteza adequada.
Expectativa de entrega alvo
Ajuda a verificar se o agendamento solicitado corresponde à rota do processo.
Ajuda a reduzir: suposições de entrega irrealistas.
Por que as pastilhas de reposição precisam de mais informações
As inserções de reposição precisam de mais do que um desenho. Eles devem corresponder às condições existentes do molde, não apenas ao projeto original.
Em muitos projetos de reparo ou manutenção, a pastilha antiga já está desgastada, a área de fechamento pode ter sido alterada ou componentes do molde próximos também podem afetar o defeito. Se o fornecedor visualizar apenas o novo desenho, o verdadeiro problema poderá passar despercebido.
Número da cavidade
Mostra onde o defeito aparece em um molde com múltiplas cavidades.
Condição de inserção antiga
Apresenta desgaste, danos, alterações de polimento ou marcas de montagem.
Fotos de defeitos
Ajuda a localizar flashes, travamentos, marcas de arrasto, fotos curtas ou problemas de vedação.
Área de molde correspondente
Mostra como a pastilha se ajusta aos componentes do molde próximos.
Superfície de desligamento
Mostra onde a precisão do ajuste pode afetar o flash ou a qualidade da peça.
Registro de inspeção
Ajuda a definir quais dimensões devem ser verificadas antes do envio.
Problemas comuns de RFQ e melhor direção de RFQ
Os exemplos abaixo mostram como uma pequena quantidade de informações faltantes pode alterar a revisão da cotação e o plano de fabricação.
Componente do molde da precisão
RFQ incompleta: Cite este encarte.
Possível risco: As superfícies de montagem, as áreas de fechamento e o escopo de polimento podem não ser claros.
Melhor direcionamento da RFQ: Envie o desenho 2D, arquivo STEP, material, dureza, superfícies críticas e necessidades de inspeção.
da inserção da substituição
RFQ incompleta: Precisamos de um pino central como este exemplo.
Possível risco: Tolerância de diâmetro, circularidade, acabamento superficial e material podem ser assumidos.
Melhor direção de RFQ: Envie o desenho, material, tolerância, requisitos de superfície, amostra antiga e escopo de inspeção.
do núcleo da linha
RFQ incompleta: Por favor, faça esta peça de molde roscada.
Possível risco: O perfil da rosca, a área de montagem e a resistência ao desgaste podem não ser claros.
Melhor direção de RFQ: Envie o arquivo 3D, detalhes da rosca, material, tratamento térmico e informações de componentes correspondentes.
do pino do núcleo da
RFQ incompleta: Temos flash. Por favor, cite um novo encarte.
Possível risco: O problema pode ser causado por desgaste da pastilha, incompatibilidade de fechamento, ventilação ou condição existente do molde.
Melhor direcionamento da RFQ: Envie o número da cavidade, inserto antigo, fotos de defeitos, desenho do molde, material e áreas de encaixe.
inserção da cavidade
RFQ incompleta: Por favor, cite esta parte do molde.
Possível risco: O percurso de usinagem, o tratamento térmico, a retificação e o escopo de inspeção podem ser presumidos incorretamente.
Melhor direção de RFQ: Envie o desenho 2D, arquivo STEP, material, dureza, tolerância, acabamento superficial e requisitos de inspeção.
Como SENLAN analisa uma RFQ de componente de molde
SENLAN analisa cada RFQ de componente de molde personalizado desde desenho, material, usinagem, montagem e pontos de inspeção antes da cotação. O objetivo é reduzir suposições antes do início da produção.
Durante a revisão da RFQ, geralmente verificamos:
- versão do desenho e consistência do arquivo 3D;
- grau de material e exigência de dureza;
- dimensões críticas e chamadas de tolerância;
- superfícies de encaixe e relação de montagem;
- áreas de fechamento e superfícies deslizantes;
- Detalhes de EDM e requisitos de retificação;
- acabamento superficial e escopo de polimento;
- Escopo de inspeção CMM;
- viabilidade de entrega com base na complexidade da peça e na rota do processo. Arquivo 3D
Lista de verificação final da RFQ
Antes de enviar uma solicitação de cotação de componente de molde personalizado, prepare o máximo possível das informações a seguir.
- de desenho 2D mais recente
- em formato STEP, STP, X_T ou IGES
- Grau do material e requisitos de dureza
- Dimensões críticas e referências de referência
- Requisito de acabamento superficial ou polimento
- Áreas de EDM ou retificação
- Número de cavidade para peças de reposição
- Inserção antiga ou amostra correspondente, se disponível
- Fotos de defeitos para projetos de manutenção
- CMM ou exigência de relatório dimensional
- Embalagem e expectativa de entrega
Envie sua solicitação de cotação de componentes de molde para revisão
Envie-nos seu desenho 2D, arquivo 3D, requisitos de material e escopo de inspeção. Podemos revisar a rota de usinagem, dimensões críticas e pontos de inspeção da CMM antes da cotação.
Perguntas frequentes sobre solicitações de cotação de componentes de molde
Pode SENLAN fazer um orçamento com apenas uma foto do produto?
Uma discussão inicial pode ser possível, mas um orçamento confiável geralmente requer desenhos, arquivos 3D, material, quantidade, dimensões críticas e requisitos de inspeção.
Qual formato de arquivo é melhor para cotação de componentes de molde?
STEP, STP, X_T e IGES são comumente usados para revisão 3D. Um desenho 2D com tolerâncias também é importante.
Por que as pastilhas de reposição precisam de números de cavidade?
O número da cavidade ajuda a identificar a posição exata do molde, a condição de desgaste e a localização do defeito.
Podem ser fornecidos relatórios de inspeção do CMM?
CMM ou relatórios dimensionais podem ser fornecidos de acordo com os requisitos de inspeção acordados.
Uma RFQ completa garante uma entrega mais rápida?
Não. Uma solicitação de cotação completa reduz o risco de comunicação, mas a entrega ainda depende da complexidade da peça, do material, da rota do processo, do escopo da inspeção e do cronograma de produção.
