Componentes do molde de tampa para moldagem por injeção de tampa de garrafa de alta velocidade

Resposta rápida: A moldagem por injeção de tampas de garrafa não envolve apenas a velocidade da máquina ou a seleção do polímero. A produção estável de tampas depende de componentes precisos do molde da tampa, como núcleos de rosca, inserções de vedação, anéis de gargalo e inserções de cavidade. Esses componentes controlam a vedação, o torque, o flash, a ejeção e a consistência cavidade a cavidade na produção em alta velocidade.

Declaração da entidade: SENLAN fabrica moldes de injeção personalizados e componentes de moldes de precisão para embalagens, tampas, fechos, embalagens de cosméticos, moldagem médica e aplicações de moldagem por injeção de alta cavitação.

Na moldagem por injeção de tampas de garrafas em alta velocidade, a qualidade do fechamento é controlada por pequenos detalhes de ferramentas. A geometria do núcleo da rosca, a precisão do inserto de vedação, o ajuste do anel de gargalo, a consistência do inserto da cavidade, a ventilação e a estabilidade da linha de partição afetam se a tampa final veda corretamente, abre suavemente e funciona de forma consistente em múltiplas cavidades.

Para os fabricantes de tampas, a produção estável depende de os componentes do molde conseguirem controlar a vedação, o torque, a rebarba e a consistência cavidade a cavidade em longos ciclos de produção. Um molde pode parecer correto no projeto CAD, mas se os componentes que formam a rosca, a área de vedação ou o encaixe do pescoço não forem estáveis, o resultado da produção pode se tornar inconsistente.

Este guia explica como os compradores devem avaliar os componentes do molde de tampa, as ferramentas de moldagem por injeção de tampas de garrafa e as peças de reposição do molde de fechamento antes de aprovar novas ferramentas ou solicitar componentes sobressalentes.

Por que a produção de tampas de garrafas depende de componentes de moldes de precisão

DR: As tampas de garrafas são peças pequenas, mas seus componentes de molde controlam funções críticas, como ajuste de rosca, vedação, torque, evidência de violação, ejeção e consistência de longo prazo. Os compradores devem avaliar os componentes do molde pela sua função dentro do molde, não apenas pelas dimensões nominais.

Tampas de garrafas e fechos plásticos são usados ​​em embalagens de bebidas, alimentos, produtos farmacêuticos, domésticos, de cuidados pessoais e cosméticos. Seu desempenho depende de vários requisitos funcionais: vedação à prova de vazamentos, torque de abertura controlado, engate estável da rosca, aparência limpa e ajuste consistente ao gargalo da garrafa.

Cada um desses requisitos está conectado a um componente do molde. Os núcleos da rosca formam a rosca interna. As inserções de vedação definem a geometria de vedação. Os anéis de pescoço afetam o ajuste ao recipiente. As inserções de cavidade controlam o formato e a superfície da tampa. Os componentes de extração e ejeção influenciam a liberação e a estabilidade do ciclo.

Quando os compradores avaliam um molde para tampa de garrafa, eles não devem se concentrar apenas na base do molde ou na tonelagem da máquina. Os componentes menores do molde geralmente decidem se a tampa pode ser produzida repetidamente sem rebarbas, vazamentos, variação de torque ou problemas de ejeção.

Dos requisitos de fechamento aos requisitos dos componentes do molde

DR: Cada requisito de fechamento cria um requisito de ferramentas. Os compradores devem traduzir as metas de vedação, torque, leveza e produção de alta velocidade em especificações específicas de componentes do molde de tampa antes de solicitar ferramentas.

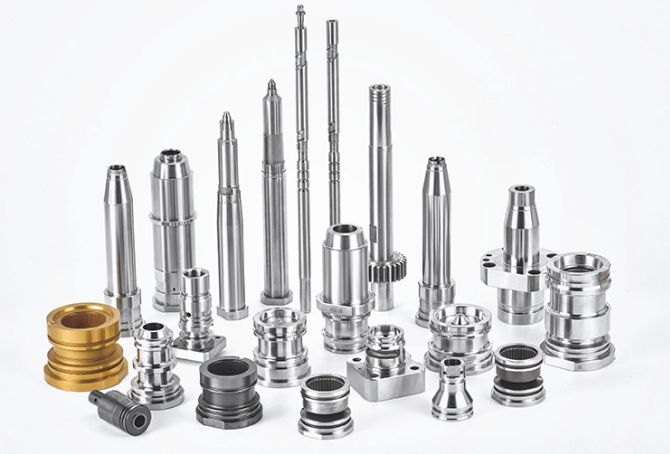

Os principais componentes do molde da tampa que os compradores devem revisar

DR: Os componentes mais importantes do molde de tampa incluem núcleos de rosca, inserções de vedação, anéis de gargalo, inserções de cavidade, inserções de núcleo, placas de remoção e inserções de reposição. Cada componente deve ser revisado de acordo com a função de fechamento que controla.

Os moldes para tampas dependem de vários componentes de precisão trabalhando juntos. Se um componente se desgastar, se deslocar ou não corresponder corretamente à cavidade, o defeito poderá aparecer como vazamento, flash, variação de torque, disparo curto, emperramento ou ajuste instável da tampa.

Os compradores que adquirem componentes de molde de tampa devem revisar cuidadosamente as seguintes peças:

• Núcleos de rosca: Controle a geometria da rosca, o torque de abertura, o torque de aplicação e o ajuste da montagem.
• Inserções de vedação: Controle as áreas de vedação, áreas de tampão, superfícies de compressão e risco de vazamento.
• Anéis de gargalo: ajudam a definir o ajuste da tampa, a interação do gargalo da garrafa e a consistência da vedação.
• Insertos de cavidade: controle a geometria externa, a aparência, a espessura da parede e a consistência cavidade a cavidade.
• Inserções de núcleo: Formam a geometria interna e afetam a ejeção, o encolhimento e a liberação da peça.
• Placas decapantes e peças de ejeção: Suportam desmoldagem rápida sem deformar a tampa.
• Insertos de reposição: ajudam a manter o desempenho do molde a longo prazo quando áreas sensíveis ao desgaste precisam de manutenção.

O plano de inspeção correto depende da função que o componente controla. Um núcleo de rosca pode precisar de revisão de perfil e superfície, enquanto uma inserção de vedação pode precisar de muita atenção às superfícies de fechamento e ajuste dimensional.

Como os núcleos de rosca afetam o torque e o ajuste da tampa

TL; DR: Os núcleos da rosca afetam a maneira como uma tampa é aplicada, aberta e vedada. Desgaste, variação dimensional ou mau acabamento superficial nos núcleos da rosca podem criar variação de torque e desempenho inconsistente da tampa entre cavidades.

A geometria da rosca é uma das características mais importantes na moldagem por injeção de tampas de garrafas. A rosca deve corresponder ao gargalo da garrafa, suportar a força de fechamento correta e permitir que o usuário abra a tampa dentro da faixa de torque necessária.

Se um núcleo de rosca tiver variação na profundidade da rosca, ângulo de flanco, passo, acabamento superficial ou relação de referência, a tampa moldada poderá não se comportar de forma consistente. Em um molde com alta cavidade, pequenas diferenças entre os núcleos da rosca podem criar variação de torque de cavidade para cavidade.

Os compradores devem definir quais dimensões de rosca são críticas e se são necessários relatórios de inspeção. Para núcleos de rosca de substituição, a identificação da cavidade e os registros correspondentes podem ajudar a reduzir o risco de instalação de um componente que atenda ao desenho, mas se comporte de maneira diferente dentro de um molde existente.

Como as inserções de vedação e os anéis de pescoço afetam o vazamento

TL;DR: O desempenho à prova de vazamentos depende da geometria da vedação e da condição do componente do molde. As inserções de vedação, os anéis de pescoço e as superfícies de fechamento devem ser revisados ​​quanto a desgaste, precisão dimensional, acabamento superficial e consistência de substituição.

O vazamento é um dos modos de falha mais graves na produção de tampas e fechos. Pode vir do design do produto, do comportamento do material ou das configurações do processo, mas a condição das ferramentas geralmente é parte da causa.

Inserções de vedação e anéis de gargalo ajudam a controlar a geometria de contato entre a tampa e o recipiente. Se a superfície de vedação estiver desgastada, incompatível ou mal inspecionada, a tampa pode parecer aceitável, mas falha nas condições de pressão, vácuo ou transporte.

Os compradores devem revisar os componentes críticos do molde para vedação antes da aprovação da produção. Verificações importantes podem incluir dimensões da área de vedação, ajuste de fechamento, planicidade da pastilha, ventilação próxima às áreas de vedação, acabamento superficial e condição de desgaste após longos ciclos de produção.

Seleção de materiais: HDPE, PP e resina reciclada em moldagem de tampas

TL;DR: A escolha do material afeta fluxo, encolhimento, rigidez, torque, vedação e ejeção. HDPE, PP e materiais reciclados podem exigir diferentes revisões de ferramentas e atenção aos componentes do molde.

A maioria das tampas plásticas é produzida a partir de materiais como HDPE, PP ou polímeros de embalagens específicos para aplicações. O HDPE é comumente usado onde rigidez e resistência ao impacto são necessárias, enquanto o PP é frequentemente usado para tampas que precisam de desempenho de dobradiça ou maior resistência ao calor. As tendências de resina reciclada e embalagens monomateriais também podem influenciar a seleção de materiais.

Mudanças de material podem afetar o desempenho do molde. Uma resina com encolhimento diferente pode alterar o ajuste da rosca. Uma resina com comportamento de fluxo diferente pode criar rebarbas em áreas que anteriormente funcionavam bem. A variação do material reciclado pode influenciar a qualidade da superfície, a sensibilidade da ventilação e o comportamento de ejeção.

Quando os compradores alteram o grau de resina, o conteúdo reciclado ou o fornecedor de material, eles devem revisar os componentes críticos do molde, como núcleos de rosca, inserções de vedação, anéis de gargalo e inserções de cavidade. O desenho pode permanecer o mesmo, mas a janela de produção pode mudar.

Moldes de tampa de alta cavidade precisam de consistência cavidade a cavidade

TL; DR: Os moldes de tampa com alta cavidade exigem que cada cavidade produza o mesmo comportamento de fechamento. A variação em uma pastilha, núcleo de rosca, componente de vedação ou detalhe de ejeção pode criar resultados de qualidade diferentes entre cavidades.

A produção de tampas de garrafa em alta velocidade geralmente usa moldes com múltiplas cavidades para atingir a produção necessária. Nestes moldes, a consistência cavidade a cavidade é um importante fator de qualidade. Se uma cavidade se comportar de maneira diferente, o moldador poderá observar variação de peso da tampa, diferença de torque, rebarbas, instabilidade de vedação ou problemas de ejeção.

Os compradores que adquirem componentes de moldes de precisão para moldes de tampas de alta cavidade devem perguntar como o fornecedor controla a repetibilidade entre os componentes. Controles importantes incluem clareza de desenho, referências de referência, identificação de cavidades, registros de inspeção e referências de repetição de fabricação para peças de reposição.

Para produção de cavidades altas, os componentes do molde não devem ser tratados como peças sobressalentes isoladas. Eles devem ser controlados como parte de um sistema de produção.

Resfriamento, ejeção e estabilidade de ciclo em moldagem por injeção de tampas de garrafa

DR: A produção rápida de tampas requer resfriamento e ejeção estáveis. O projeto dos componentes do molde afeta o tempo de ciclo, a deformação da peça, o comportamento de liberação e a confiabilidade da produção a longo prazo.

O tempo de ciclo na moldagem de tampas de garrafas é influenciado pelo enchimento, embalagem, resfriamento e ejeção. Embora o projeto de resfriamento faça parte da estrutura geral do molde, os componentes do molde também afetam a transferência de calor, o comportamento de liberação e a estabilidade da peça.

Inserções de núcleo, inserções de cavidade e peças relacionadas à ejeção devem ser revisadas para saber como elas suportam uma produção rápida sem danificar a tampa. Se a tampa aderir durante a ejeção ou se deformar antes que o resfriamento esteja estável, o tempo do ciclo poderá aumentar ou as taxas de rejeição poderão aumentar.

Para novos projetos de ferramentas, os compradores podem avaliar a capacidade das ferramentas de moldagem por injeção de plástico juntamente com os requisitos dos componentes do molde que afetam a produção de tampas em alta velocidade.

Componentes de molde de tampa de reposição e manutenção de longo prazo

TL; DR: As peças de reposição devem ser planejadas antes que surjam problemas de produção. Núcleos de rosca, inserções de vedação, anéis de gargalo e inserções de cavidade podem precisar de identificação de cavidade e registros de inspeção para manutenção repetível.

Os moldes para tampas costumam ser executados em longas campanhas de produção. Com o tempo, pode aparecer desgaste nos núcleos das roscas, áreas de vedação, faces de fechamento, componentes de ejeção e insertos de cavidade. Se as peças de reposição não forem controladas adequadamente, o novo componente poderá resolver um problema enquanto cria outro.

Para componentes de molde de reposição, os compradores devem fornecer amostras de peças antigas, número de cavidade, fotos de defeitos, informações sobre peças correspondentes e requisitos de inspeção sempre que possível. Isso ajuda o fornecedor a avaliar se o componente de substituição deve corresponder ao desenho original, à condição atual do molde ou a ambos.

Projetos que envolvem peças de molde usinadas sob medida devem definir se é necessária intercambialidade, encaixe manual ou correspondência específica de cavidade.

Lista de verificação de controle de qualidade para componentes de molde de tampa de garrafa

TL;DR: O controle de qualidade dos componentes do molde da tampa deve se concentrar nos recursos que afetam a função de fechamento: geometria da rosca, ajuste de vedação, superfícies de fechamento, equilíbrio da cavidade, comportamento de ejeção e consistência de substituição.

O que os compradores devem enviar antes de solicitar componentes do molde de tampa

DR: Um RFQ completo ajuda o fornecedor a revisar a função do componente do molde da tampa antes do preço. Os compradores devem enviar desenhos, arquivos CAD, detalhes de aplicação, material, contagem de cavidades, dimensões críticas e requisitos de inspeção.

Antes de solicitar um orçamento para componentes do molde de tampa, os compradores devem preparar:

• desenhos 2D com legendas de tolerância
• Arquivos CAD 3D
• aplicação de fechamento, como bebida, água, molho,
• grau de material de embalagem cosmética ou farmacêutica, como PP, HDPE ou resina específica do projeto
• contagem de cavidades e volume de produção esperado
• dimensões críticas de vedação
• geometria de rosca e requisitos de torque
• acabamento de superfície ou requisitos de revestimento requisitos
• de relatório de inspeção
• fotos de defeitos se substituir peças desgastadas

Para revisão técnica, os compradores podem enviar desenhos para revisão técnica com desenhos 2D, arquivos 3D, detalhes do material, contagem de cavidades, dimensões críticas e necessidades de inspeção.

Como SENLAN oferece suporte a projetos de componentes de molde de tampa

TL;DR: SENLAN oferece suporte a projetos de componentes de moldes de tampas, revisando desenhos, função do componente, viabilidade de usinagem, requisitos de material, necessidades de inspeção e consistência de substituição antes da cotação.

SENLAN oferece suporte a componentes de moldes personalizados e projetos de moldes de injeção para tampas, fechos, embalagens, embalagens de cosméticos e aplicações relacionadas de alta cavitação. A revisão do projeto pode incluir a função do núcleo da rosca, requisitos do inserto de vedação, ajuste do anel de gargalo, precisão do inserto da cavidade, comportamento do material, documentação de inspeção e planejamento de componentes de substituição.

O objetivo é ajudar os compradores a conectar cada componente do molde com sua função de produção. Um núcleo de rosca deve ser revisado por torque e ajuste. Uma inserção de vedação deve ser revisada quanto ao risco de vazamento. Uma inserção de cavidade deve ser revisada quanto à consistência. Um componente de substituição deve ser revisado de acordo com a condição e as necessidades de inspeção.

FAQ: Componentes do molde de tampa para moldagem por injeção de tampa de garrafa

Quais componentes do molde são mais importantes na moldagem por injeção de tampas de garrafas?

Os principais componentes incluem núcleos de rosca, inserções de vedação, anéis de pescoço, inserções de cavidade, inserções de núcleo, placas decapantes e inserções de reposição. Essas peças afetam a vedação, o torque, o flash, a ejeção e a consistência cavidade a cavidade.

Como os núcleos de rosca afetam a qualidade da tampa?

Os núcleos da rosca controlam a geometria da rosca, o torque de abertura, o torque de aplicação e o ajuste da montagem. O desgaste ou a variação nos núcleos das roscas podem criar um desempenho de tampa inconsistente entre as cavidades.

Por que as tampas das garrafas desenvolvem rebarbas durante a moldagem por injeção?

A rebarba pode ser causada por desgaste da linha de partição, mau ajuste de fechamento, incompatibilidade de inserto, problemas de ventilação, pressão excessiva ou alterações no fluxo de material. Os componentes do molde devem ser inspecionados antes de tratar a rebarba apenas como um problema de processo.

O que os compradores devem enviar para cotação de componentes de molde de tampa?

Os compradores devem enviar desenhos 2D, arquivos CAD 3D, qualidade do material, contagem de cavidades, dimensões críticas de vedação, geometria da rosca, requisitos de acabamento superficial, necessidades de inspeção e fotos de defeitos atuais se substituirem peças antigas.

Os componentes do molde da tampa de reposição podem ser intercambiáveis?

Os componentes de substituição podem ser intercambiáveis ​​quando desenhos, referências de referência, identificação de cavidades, especificações de materiais e requisitos de inspeção estiverem claramente definidos. O desgaste existente no molde ainda pode exigir revisão técnica.

Considerações Finais

A moldagem por injeção de tampas de garrafa não é apenas uma questão de velocidade da máquina, contagem de cavidades ou seleção de polímero. A produção estável de tampas depende de componentes de molde de tampa de precisão que controlam a geometria da rosca, as superfícies de vedação, a ejeção, o flash e a repetibilidade de cavidade a cavidade.

Para fabricantes de tampas e compradores de moldes para embalagens, a questão de fornecimento correta não é apenas “Este fornecedor pode fabricar a peça?” Uma pergunta melhor é se o fornecedor entende como cada componente do molde afeta a vedação, o torque, o controle de flash, a consistência da substituição e a estabilidade da produção a longo prazo.
