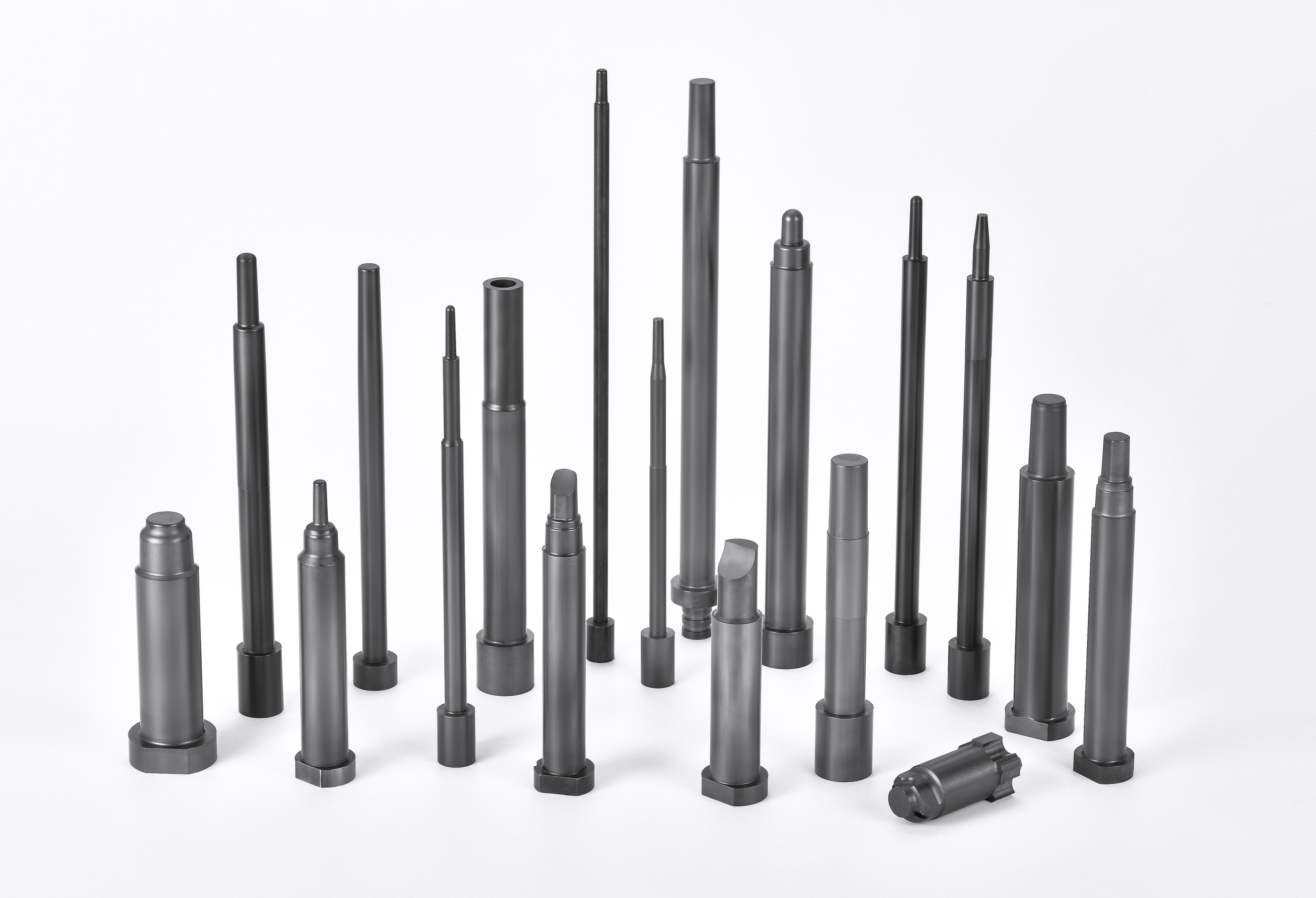

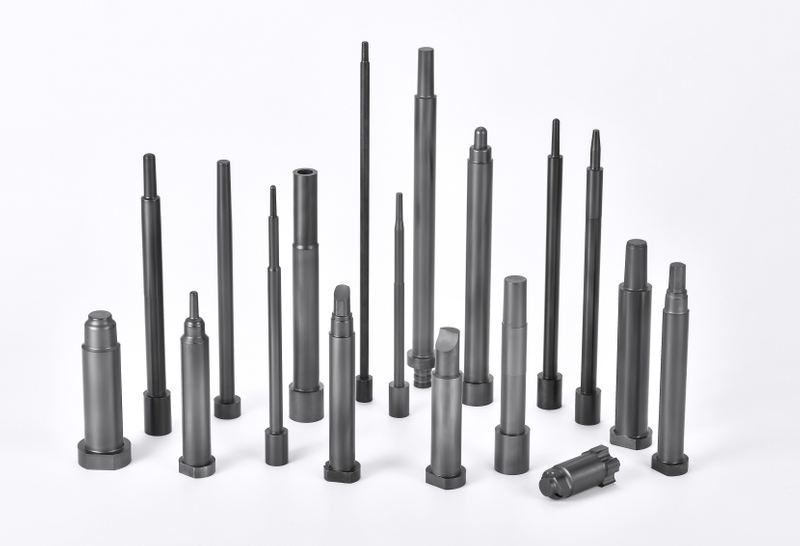

Mangas ejetoras personalizadas para moldes de embalagem de alta velocidade
Construído para ejeção mais suave, menor risco de escoriações e produção de alto ciclo mais estável
As luvas ejetoras são frequentemente tratadas como peças secundárias do molde até começarem a falhar. No entanto, em tampas, fechos e moldes médicos de alta velocidade, eles afetam diretamente a estabilidade de ejeção, o calor de fricção, a concentricidade, a vida útil e o tempo de inatividade.
Na SENLAN, fabricamos mangas ejetoras personalizadas estritamente de acordo com os desenhos do cliente e requisitos do molde. Cada luva é construída em torno do ajuste real do pino, condição da resina, velocidade do ciclo, alvo de desgaste e estrutura do molde da aplicação.
O que este produto resolve
As luvas ejetoras são usadas onde uma peça moldada deve ser ejetada em torno de um pino ou núcleo central. Em embalagens de alta velocidade e moldes médicos, a manga tem que fazer mais do que se mover. Deve permanecer concêntrico, resistir ao calor de fricção, evitar escoriações e permanecer dimensionalmente estável sob ciclos repetidos.
Também conhecido em alguns projetos como ejetores de luva ou buchas de luva ejetora, esse componente é especialmente importante em moldagem de paredes finas, moldes de tampas, moldes de fechamento e outros programas de alta cavidade onde a ejeção deficiente se torna rapidamente um problema de produção.
Explore nossa linha mais ampla , de componentes de molde de precisão e vantagens técnicas em usinagem e inspeção.
Capacidade personalizada típica
Capacidade típica: tolerância de até ±0,005 mm, controle de concentricidade crítico para ajuste, aços ESR, revestimentos DLC/TiN opcionais e fabricação de substituição repetida com base na lógica de referência aprovada.
| Faixa/desempenho de | itens |
|---|---|
| Capacidade de tolerância | Até ±0,005 mm, dependendo da geometria e dos requisitos de inspeção |
| Foco de Concentricidade | Controlado para ajuste da manga ao pino e movimento estável em alta velocidade |
| Opções de materiais | S136 ESR, STAVAX ESR, H13, SKD61 ou equivalente por aplicação |
| Opções de revestimento | DLC, TiN ou tratamento de superfície baseado em aplicação, quando necessário |
| Estratégia de Dureza | Compatível com a condição de desgaste, objetivo do ciclo e tipo de resina |
| Foco na aplicação | Moldes para tampas de alta velocidade, moldes para fechos, moldes médicos, moldagem de paredes finas |
| Inspeção | Verificação dimensional baseada em CMM e relatórios de características críticas mediante solicitação |
O aço final, acabamento, revestimento, dureza e classe de ajuste são confirmados de acordo com o tamanho do pino, estrutura da luva, condição da resina, velocidade do ciclo e requisitos reais de operação do molde.
Por que o desempenho da manga ejetora é importante
Para moldes de alta velocidade, a estabilidade da luva ejetora é um problema de calor, ajuste e desgaste – não apenas dimensional.
Se o ajuste da luva ao pino for instável, o resultado poderá aparecer como aderência, marcas de arrasto, acúmulo de calor local, marcas na luva, desvio dimensional ou desgaste prematuro. Em moldes para embalagens com grandes cavidades, esses problemas não ficam isolados. Uma luva instável pode resultar em tempos de inatividade repetidos, risco de flash e qualidade inconsistente da peça.
Problemas comuns da manga ejetora – e como os resolvemos
Escoriações e gripagem em injeção de alta velocidade
Dor: A manga e o pino central começam a marcar, prender ou arrastar sob repetidos ciclos rápidos. A produção é interrompida e a manutenção torna-se urgente.
Causa típica: Alta pressão de contato, baixa integridade da superfície, fraco emparelhamento de materiais ou resistência insuficiente ao desgaste na interface entre a luva e o pino.
Abordagem SENLAN: Combinamos material, dureza e revestimentos opcionais, como DLC ou TiN, para reduzir o desgaste relacionado ao atrito e melhorar a estabilidade de deslizamento sob condições de ejeção exigentes.
O que podemos fornecer: recomendação de material de luva, revisão de revestimento, revisão de dimensões relacionadas ao ajuste e fabricação de substituição com base em condições de funcionamento aprovadas.
Calor de fricção na área de ejeção
Dor: A peça é ejetada, mas o calor local ao redor da área da luva afeta a estabilidade dimensional ou deixa a zona de ejeção mais sensível à deformação.
Causa típica: O movimento repetido da luva sob mau ajuste ou condição de superfície fraca cria excesso de calor de fricção durante a corrida em alta velocidade.
SENLAN Abordagem: Controlamos o ajuste da luva, a concentricidade, a condição da superfície e a rota de desgaste para que a luva funcione com mais suavidade e gere menos atrito desnecessário na velocidade de produção.
O que podemos fornecer: Revisão de ajuste por tamanho de pino, revisão de acabamento por aplicação e controle de geometria no ID/DE da luva e recursos de referência.
Fraca concentricidade
Dor: A manga não passa bem em torno do pino central. O resultado pode ser movimento instável, condição irregular da parede, danos à área central ou redução da vida útil da luva.
Causa típica: O ID e o DE não são controlados a partir de uma lógica de referência estável ou a geometria da luva muda durante a usinagem ou o acabamento.
SENLAN Abordagem: Fabricamos mangas com controle de concentricidade de ajuste crítico para que a relação manga-pino permaneça estável em movimento real, não apenas na dimensão nominal.
O que podemos fornecer: Inspeção de recursos críticos, lógica de usinagem focada na concentricidade e fabricação de substituição de buchas com base em referência mestre aprovada.
Desgaste precoce com resinas com enchimento de vidro ou com muitos aditivos
Dor: A manga se desgasta muito cedo, a folga aumenta e o risco de flash aumenta com o tempo. A manutenção se torna mais frequente do que o esperado.
Causa típica: Resinas mais abrasivas ou aditivos especiais aumentam o desgaste dentro do furo da bucha e aceleram a degradação do ajuste.
SENLAN Abordagem: Selecionamos o aço e o revestimento opcional com base na condição real de desgaste, em vez de usar uma rota de luva genérica para cada projeto.
O que podemos fornecer: Recomendação de material e revestimento por condição da resina, discussão sobre desgaste e estratégia de substituição para luvas de alto desgaste.
O que os compradores geralmente perguntam antes de fazer o pedido
As perguntas abaixo são comuns em projetos médicos, de embalagens e de moldagem de paredes finas, onde a confiabilidade da luva ejetora afeta diretamente o tempo de atividade.
- Qual é o melhor revestimento para mangas ejetoras em moldes médicos ou de embalagens?
- Como a gripagem pode ser reduzida na moldagem por injeção de alta velocidade?
- As mangas revestidas são compatíveis com sistemas de resina de qualidade alimentar ou de produção limpa?
- Quando uma luva ejetora personalizada é melhor do que uma luva padrão em moldagem de parede fina?
Força técnica por trás do produto
Usinagem de ajuste crítico para estabilidade da bucha
As buchas ejetoras devem funcionar como um ajuste móvel e não como uma peça cilíndrica isolada. É por isso que construímos a rota de usinagem em torno do desempenho da luva ao pino, e não apenas do tamanho nominal da luva.
Equipamentos de última geração para ferramentas de alto ciclo
Fabricamos mangas personalizadas usando equipamentos avançados, incluindo CNC de alta velocidade MAKINO , retificação de precisão e métodos de inspeção adequados à geometria e aos requisitos de ajuste. Para componentes de moldes de alta precisão relacionados, nossa página técnica pública também mostra capacidade mais ampla em EDM, eletroerosão a fio, retificação e inspeção apoiada por Zeiss CMM.
Construído para substituição repetida
Uma bucha de reposição não deve criar trabalho extra de ajuste ou desalinhamento. Nossos controles de processo ajudam as futuras luvas a seguirem a mesma lógica de referência aprovada da peça original.
Leia mais sobre nossas vantagens técnicas e nosso trabalho em estabilidade de componentes de moldes multicavidades.
Processo de Personalização
1. Envio de desenho
Envie seus arquivos 2D ou 3D, como STEP, STP, DXF ou PDF, juntamente com dimensões da luva, tamanho do pino, quantidade de cavidades, informações sobre resina e meta de serviço esperada, se disponível.
O NDA está disponível antes do envio para proteger seu desenho e informações do projeto.
2. Revisão do DFM
Analisamos a estrutura da bucha, a condição de ajuste, a adequação do material e do revestimento, o risco de desgaste e os pontos de risco de usinagem para a aplicação real.
3. Usinagem de Precisão
A rota do processo é selecionada para estabilidade de ajuste da luva ao pino, resistência ao desgaste e consistência de substituição.
4. Verificação
As dimensões críticas são verificadas de acordo com o desenho e a função. Pontos de inspeção e relatórios estão disponíveis mediante solicitação.
5. Entrega segura
As peças acabadas são embaladas para envio de exportação e manuseio controlado na chegada.
Aplicações Típicas
Moldes para tampas e fechos
Moldes de embalagem de alta velocidade onde a estabilidade de ejeção, menor calor de fricção e vida útil repetida da manga são importantes.
Moldes Médicos
Aplicações onde são necessários movimentos mais limpos, ajuste mais previsível e melhor controle de desgaste em produções repetidas.
Moldagem de parede fina
Ferramentas onde a ejeção instável rapidamente se transforma em risco dimensional, desgaste da bucha ou interrupção do ciclo.
O que precisamos para cotação
Obrigatório
- Desenho 2D ou modelo 3D
- Dimensões da manga e informações do pino de acoplamento
- Informações sobre a resina, se disponível
- Solicitação de material alvo, dureza ou revestimento
Útil para revisão mais rápida
- Velocidade do ciclo ou meta de produção
- Desgaste conhecido ou problemas de gripagem
- Vida útil esperada da manga
- Requisito de relatório de inspeção
- Meta de tempo de entrega
Quanto mais completas as informações, mais rápido poderemos revisar as áreas sensíveis ao ajuste e ao desgaste do design da luva ejetora.
Pronto para uma revisão personalizada?
Envie-nos seu desenho, informações de ajuste, condição da resina e meta de desempenho. Analisaremos a estrutura da manga, o risco de desgaste e a rota de fabricação mais adequada.
Perguntas frequentes
Qual é o melhor revestimento para mangas ejetoras em moldes médicos ou de embalagens?
Depende da resina, da velocidade do ciclo e da condição de desgaste. Em muitos projetos, revestimentos como DLC ou TiN são revisados quando são necessários menor atrito e maior resistência ao desgaste.
Como a gripagem pode ser reduzida na moldagem por injeção de alta velocidade?
A gripagem geralmente é controlada através da combinação certa de ajuste da luva, concentricidade, dureza do material, integridade da superfície e adequação do revestimento. Raramente é resolvido apenas com revestimento.
As mangas revestidas são compatíveis com sistemas de resina de qualidade alimentar ou de produção limpa?
Os requisitos do projeto devem sempre ser revisados caso a caso. A adequação do revestimento depende da aplicação do molde, do ambiente da resina e de qualquer padrão de limpeza ou conformidade exigido pelo cliente.
Quando uma luva ejetora personalizada é melhor do que uma luva padrão?
Uma bucha personalizada geralmente é a melhor escolha quando o molde funciona em alta velocidade, usa geometria de parede fina, precisa de melhor controle de concentricidade ou precisa resolver problemas de desgaste, escoriações ou ajuste de substituição que as buchas padrão não resolvem bem.
Você pode apoiar futuras mangas de reposição?
Sim. Fabricamos peças de reposição com base no projeto aprovado e na lógica de referência controlada para reduzir o trabalho de montagem durante a manutenção.
