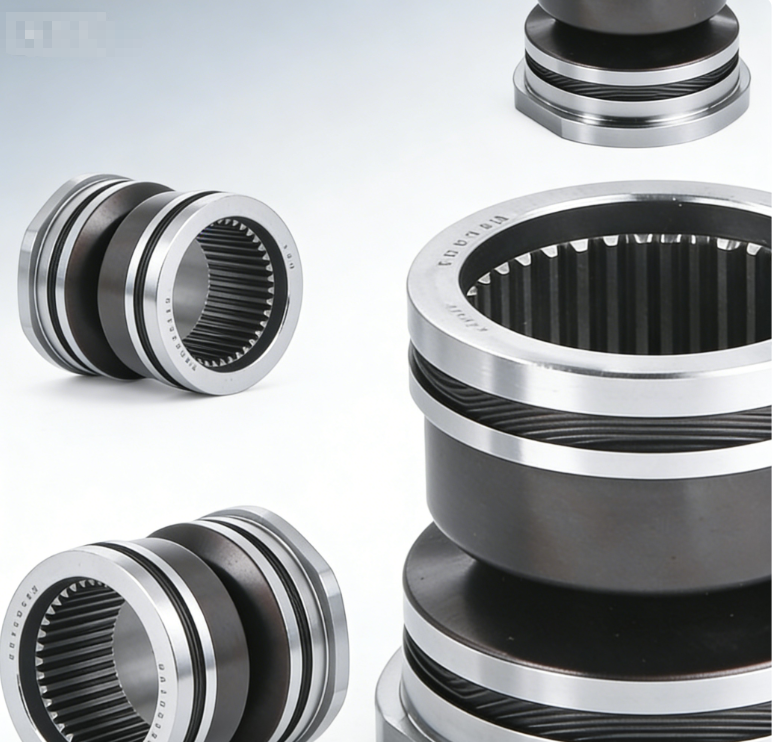

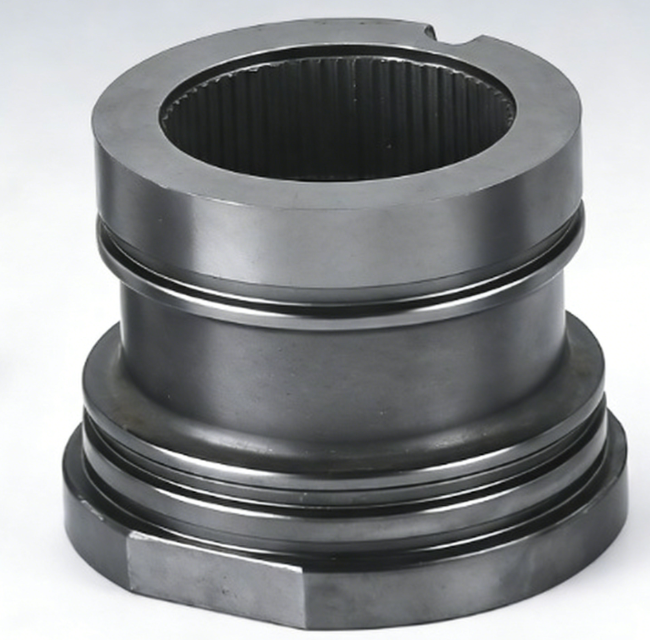

Inserções de placa de decapagem de precisão para liberação de tampa balanceada e de alta velocidade
Inserções de placas decapantes personalizadas para moldes de tampas com alta cavidade
Em moldes de tampas com cavidades altas, as inserções da placa decapante não são apenas suportes de ejeção. Eles são componentes de sincronização. A consistência da altura, a precisão do perfil, a estabilidade de ajuste e a resistência ao desgaste afetam o arredondamento da tampa, a estabilidade de liberação, a condição da linha de partição, o desempenho de ventilação e o movimento de remoção de longo prazo.
SENLAN fabrica inserções de placas decapantes personalizadas estritamente de acordo com os desenhos do cliente e as condições reais de funcionamento do molde. Estas não são peças de catálogo padrão. Cada conjunto de insertos é construído em torno do design da tampa, layout da cavidade, estrutura do removedor, comportamento da resina e objetivo do ciclo.
O que uma inserção de placa stripper faz
Uma inserção de placa decapante é o elemento de trabalho que empurra a tampa ou fecho para fora do núcleo durante a desmoldagem. Em moldes para embalagens multicavidades, afeta diretamente:
- ejeção balanceada através das cavidades
- tempo de liberação sincronizado
- arredondamento da tampa e qualidade da borda
- movimento do removedor sob
- ventilação térmica durante o enchimento e liberação
Quanto maior a contagem de cavidades, mais importante se torna a consistência do conjunto de insertos. Você também pode explorar nossa linha de componentes de molde e vantagens técnicas em usinagem e inspeção.
Principais vantagens
Ejeção equilibrada para reduzir a ovalidade
Um conjunto de pastilhas bem controlado ajuda a distribuir a força de maneira mais uniforme, reduzindo o risco de tampas ovais, bordas instáveis e problemas de alimentação ou de tampamento a jusante.
Consistência de altura em nível de mícron
A tolerância de altura da pastilha pode ser controlada em até ±0,005 mm , dependendo da geometria e dos requisitos de inspeção, ajudando a suportar a liberação sincronizada em moldes com múltiplas cavidades.
Materiais resistentes ao desgaste para longas tiragens
Aços como S136 ESR, H13, STAVAX ESR e SKD61 podem ser selecionados de acordo com a condição de desgaste, objetivo do ciclo e ambiente do molde.
Suporte de ventilação estável
Onde a ventilação é integrada ao design do stripper, o controle de ajuste e folga é feito com a função de ventilação em mente para ajudar a manter uma ventilação mais limpa e confiável em longos períodos.
Problemas comuns — e soluções SENLAN
Ejeção irregular → Tampas ovais ou problemas de manuseio
Dor: Algumas cavidades se liberam de maneira diferente e as tampas apresentam ovalidade ou formato de borda instável.
Causa: Má consistência da altura do nível definido, assentamento instável ou ajuste inconsistente.
SENLAN Abordagem: Lógica de dados controlada em todo o conjunto de inserção completo para suportar liberação sincronizada e balanceada.
Expansão Térmica → Movimento Instável do Stripper
Dor: O molde funciona bem no início, depois o movimento do removedor fica mais tenso ou vibra conforme a temperatura aumenta.
Causa: O material, a dureza ou a folga não correspondem à temperatura operacional real.
SENLAN Abordagem: Estratégia de ajuste e material revisada para condições reais de funcionamento, não apenas para dimensões em estado frio.
Flash de linha de partição após longas corridas
Dor: Flash ou rebarba aparecem após produção prolongada.
Causa: O desgaste da borda altera a condição da linha de partição ao longo do tempo.
SENLAN Abordagem: Seleção de aço consciente do desgaste e endurecimento controlado para melhorar a estabilidade da aresta em uso de alto ciclo.
Obstrução de ventilação → Marcas de queimadura ou enchimento instável
Dor: aparecem marcas de queimadura e a ventilação torna-se menos estável com o tempo.
Causa: O resíduo se acumula onde as folgas relacionadas à ventilação ou a geometria da pastilha não são suficientemente controladas.
SENLAN Abordagem: Quando a ventilação faz parte do projeto do stripper, tratamos a inserção como parte do sistema de ventilação e a usinamos de acordo.
Capacidade personalizada típica
| Faixa/desempenho de | itens |
|---|---|
| Tolerância de Altura | Até ±0,005 mm, dependendo da geometria e da inspeção |
| Foco na aplicação | Moldes para tampas de alta cavidade, moldes para fechamento, tampas flip-top, moldes para embalagens |
| Opções de materiais | S136 ESR, H13, STAVAX ESR, SKD61 ou equivalentes |
| Acabamento de superfície | Superfícies de ajuste e contato otimizadas; acabamento mais suave disponível onde é necessário antiaderente |
| Tratamento térmico | Adaptado à condição de desgaste, carga e objetivo de serviço |
| Rota do Processo | Fresamento CNC de alta velocidade, retificação e acabamento de perfis por geometria |
| Foco no design | Ejeção equilibrada, controle de ovalidade, ventilação estável e resistência ao desgaste a longo prazo |
O aço final, a dureza, o acabamento e a estratégia de ajuste são confirmados de acordo com o design da tampa, o número de cavidades, a condição da resina, a estrutura do removedor e os requisitos de produção.
O que torna SENLAN diferente
Consistência de nível definido
Uma inserção aceitável não é suficiente. O conjunto completo de pastilhas precisa funcionar em conjunto. Nós nos concentramos na lógica de dados comum e na consistência do nível definido em todo o grupo de cavidades.
Usinagem para Perfis Complexos
Tampas flip-top e outros designs de fechamento geralmente exigem perfis de decapagem complexos. Aplicamos estratégias de usinagem selecionadas para controle estável e repetibilidade do perfil.
Estratégia de desgaste compatível com a meta de produção
Para programas de longo prazo, como ciclos 1M+ , a rota do aço, a estabilidade do tratamento térmico e a proteção das bordas são consideradas desde o início.
Ventilação considerada desde o início
Se a ventilação fizer parte da estrutura do extrator, o inserto deverá suportar tanto o movimento quanto a função de ventilação.
Para saber mais sobre desempenho multicavidades, veja como estabilizamos componentes de moldes de precisão para moldes multicavidades .
Perguntas frequentes
Como garantir uma ejeção equilibrada em moldes com múltiplas cavidades?
Controlamos a altura da pastilha e a lógica de referência em todo o conjunto de pastilhas para oferecer suporte à liberação sincronizada nas cavidades.
Qual aço é melhor para um ciclo de vida superior a 1 milhão?
Depende da resina, carga, condição de desgaste e estrutura do molde. As escolhas comuns incluem S136 ESR ou H13 com tratamento térmico controlado.
Você pode usinar perfis de lábios complexos para tampas flip-top?
Sim. Suportamos perfis complexos usando CNC de alta velocidade e rotas de usinagem controladas por perfil adequadas à geometria.
Você pode apoiar designs de stripper relacionados à ventilação?
Sim. Se a ventilação estiver integrada na estrutura do extrator, revisamos essas áreas durante o DFM e as usinamos tendo em mente a função de ventilação.
Você pode fornecer insertos de reposição posteriormente com o mínimo de trabalho de adaptação?
Sim. Seguimos a lógica de referência aprovada e os dados controlados para reduzir o esforço de montagem durante a substituição de manutenção.
Processo de Personalização
- Enviar desenhos: STP / STEP / DXF / PDF, além de quantidade de cavidades, informações de resina e meta de vida útil, se disponível
- Revisão DFM: áreas sensíveis à altura, risco de perfil, recursos relacionados à ventilação e sugestões de material/tratamento térmico
- Usinagem de precisão: rota selecionada para consistência, estabilidade do perfil e resistência ao desgaste
- Verificação: dimensões críticas verificadas por desenho; relatório de inspeção disponível quando necessário
- Entrega segura: embalagem de exportação protegida para remessa e manuseio de chegada
Os NDAs estão disponíveis antes do envio do desenho.
O que precisamos para uma cotação rápida
Obrigatório
- Desenho 2D ou modelo 3D
- Quantidade de cavidade
- Informações de resina, se disponível
- Material alvo ou dureza
Útil
- Detalhes da estrutura do removedor
- Problemas conhecidos como ovalidade, flash, aderência ou marcas de queimadura
- Vida útil esperada, como mais de 1 milhão de ciclos
- Requisito de relatório de inspeção
- Prazo de entrega alvo
Precisa de inserções de placa de decapagem personalizadas para um molde de tampa de alta cavidade?
Envie seus desenhos, layout de cavidade, informações sobre resina e detalhes da estrutura do stripper. SENLAN analisará o equilíbrio de ejeção, as áreas sensíveis ao desgaste e a melhor rota de usinagem para sua meta de produção.
