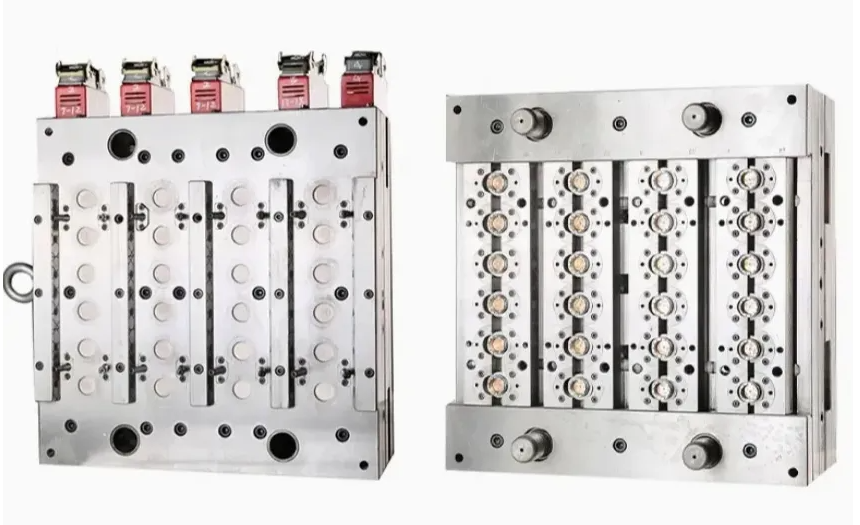

Molde de injeção com tampa de encaixe multicavidade

Melhor ajuste para

Este molde é adequado para projetos como:

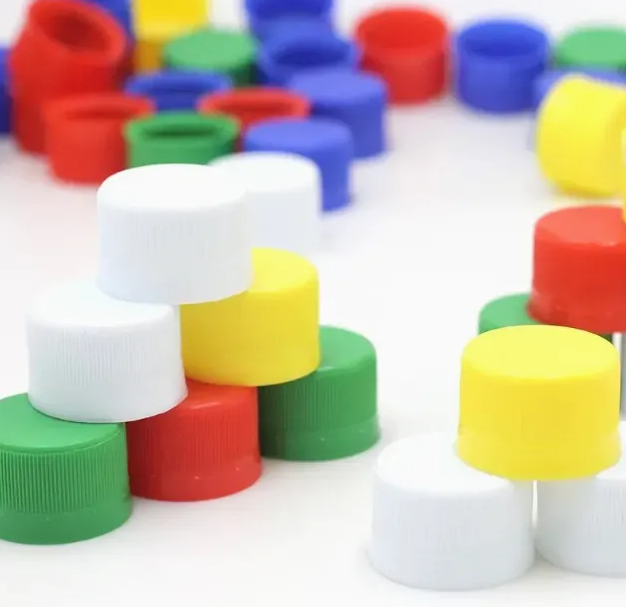

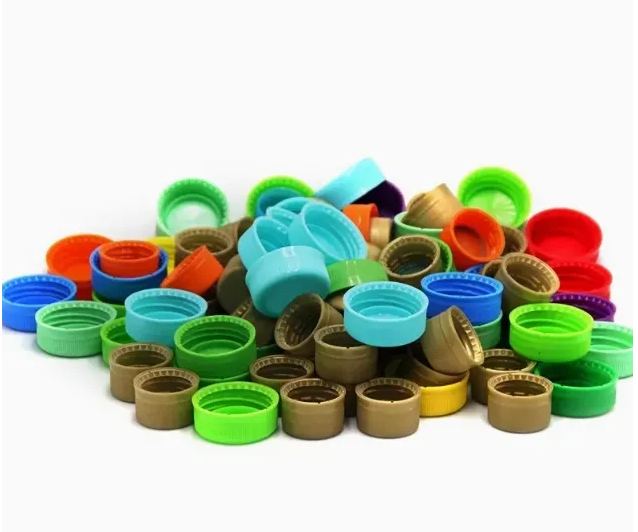

• tampas de garrafas de encaixe

• fechos de encaixe invioláveis

• tampas de encaixe com trava simples ou trava dupla

• tampas com tampão de vedação ou recursos de ajuste interno

• moldes de tampas com múltiplas cavidades para embalagens de bebidas, alimentos e produtos de consumo

É especialmente adequado para projetos onde os clientes se preocupam com:

• consistência cavidade a cavidade

• desmoldagem estável de recursos de corte inferior

• força confiável de vedação e abertura

• trabalho de encaixe inferior durante a montagem do molde

• produção repetida de alto volume

Opções de cavidade recomendadas

As configurações típicas de cavidade incluem:

• Molde de tampa de encaixe com 8 cavidades

• Molde de tampa de encaixe com 16 cavidades

• Molde de tampa de encaixe com 24 cavidades

• Molde de tampa de encaixe com 32 cavidades

A contagem de cavidades recomendada depende de:

• tamanho da tampa e espessura da parede

• força de fixação da máquina de injeção

• tamanho da foto

• saída alvo

• preferência de câmara quente

• meta de resfriamento e tempo de ciclo

Para programas de produção maiores, a seleção da cavidade deve ser adaptada tanto à estrutura da tampa quanto à máquina de moldagem disponível.

Principais soluções estruturais para tampas de encaixe

1. Desmoldagem para recursos de travamento interno

As tampas de encaixe geralmente incluem recortes internos ou anéis de travamento . Essas áreas exigem um conceito de liberação adequado para evitar deformação, branqueamento por tensão ou marcas de arrasto durante a ejeção.

Dependendo da estrutura da tampa, possíveis conceitos de desmoldagem podem incluir:

• liberação da placa de stripper

• suporte levantador ou deslizante

• liberação de corte inferior tipo anel

• assistência de ar ou suporte de anel de liberação

• conceitos de desmoldagem específicos do projeto para áreas sensíveis de encaixe rápido

O objetivo não é apenas ejetar a tampa, mas proteger a estrutura de travamento de cavidade a cavidade.

2. Consistência de encaixe instantâneo

O desempenho estável do encaixe rápido depende da consistência de:

• altura de bloqueio

• espessura da fechadura

• diâmetro interno

• redondeza

• concentricidade

• tolerância de correspondência de gargalo

Se esses recursos flutuarem entre as cavidades, o resultado geralmente será:

• sensação de fechamento irregular

• força de abertura instável

• variação de vedação

• problemas de correspondência de tampa de garrafa

3. Ventilação e controle de cisalhamento

Em tampas de PP, PE e HDPE, as áreas de travamento finas são mais sensíveis a:

• clareamento de estresse

• fissuração local

• marcas de cisalhamento

• deformação na zona de bloqueio

É por isso que a ventilação, a posição da comporta e o equilíbrio do resfriamento precisam ser considerados juntamente com a geometria da tampa.

4. Equilíbrio de resfriamento

O resfriamento não é apenas para o tempo de ciclo. Em bonés snap-on, também afeta:

• encolhimento em torno da zona de bloqueio

• redondeza e estabilidade do diâmetro interno

• variação dimensional cavidade a cavidade

• consistência da sensação de abertura e fechamento

Materiais e Pontos de Risco

Este molde é comumente projetado para:

• PP (polipropileno)

• PE (polietileno)

• PEAD

Esses materiais fornecem a flexibilidade necessária para designs de fechos de encaixe rápido. Ao mesmo tempo, podem criar riscos típicos em zonas de encaixe fino:

• clareamento na borda de travamento

• quebra de estresse

• afundar em transições mais espessas

• empenamento ou colapso local

• força de encaixe inconsistente entre cavidades

Por causa disso, o comportamento do material deve ser considerado juntamente com o projeto do molde, resfriamento, ventilação e desmoldagem.

Critérios de aceitação do comprador

Para esse tipo de molde de tampa de encaixe, os compradores geralmente se preocupam menos com afirmações genéricas de 'alta precisão' e mais com se o molde pode fornecer resultados controláveis ​​e inspecionáveis.

Recursos típicos do CTQ

• altura de bloqueio

• espessura da fechadura

• diâmetro interno

• redondeza / concentricidade

• planicidade da superfície de vedação

• dimensões correspondentes do gargalo

Métodos Típicos de Inspeção

• CMM para dimensões e geometria críticas

• medição de circularidade/concentricidade para áreas de ajuste cilíndricas

• inspeção óptica/de perfil para pequenos recursos de travamento

• Medidores de ajuste Go/No-Go, quando aplicável

Resultados típicos de teste

• FAI (Inspeção do Primeiro Artigo)

• relatório de comparação dimensional cavidade a cavidade

• amostra de revisão de teste

• sugestão de janela de parâmetros de moldagem, quando aplicável

Instantâneo de capacidade

Nota:
A capacidade de tolerância aplica-se apenas a recursos CTQ definidos . A aceitação final depende do desenho, sistema de tolerância, método de validação do projeto e plano de inspeção acordado.

Componentes de molde personalizados e peças substituíveis

Para moldes de tampas de encaixe, nem toda manutenção deve significar a substituição do molde completo.
Dependendo do projeto do molde, os componentes personalizados do molde podem ser fornecidos separadamente, incluindo:

• inserções principais

• inserções de cavidade

• peças formadoras relacionadas ao pescoço

• peças relacionadas ao ejetor

• componentes de recurso de travamento substituíveis selecionados

Isso é importante para clientes que desejam:

• manutenção mais fácil

• substituição mais rápida de peças de desgaste

• menor tempo de inatividade na produção de longo prazo

• melhor controle de ferramentas a longo prazo

Isso também se conecta diretamente à nossa capacidade principal em componentes de moldes personalizados e serviços de usinagem personalizados.

Exemplos de problema-solução

1. Branqueamento ou rachaduras Snap-Fit

Causas comuns: tensão local excessiva, ventilação deficiente, ejeção instável ou geometria pontiaguda na área de travamento.
Nossa abordagem: otimizar a ventilação, controlar a estratégia de desmoldagem e revisar a geometria de travamento juntamente com o comportamento do material.

2. Arrastar marcas durante a desmoldagem

Causas comuns: liberação de corte inferior não suportada adequadamente, ação de remoção insuficiente ou caminho de liberação instável.
Nossa abordagem: revisar o conceito de desmoldagem com base na forma do corte inferior e na estrutura da tampa, usando placa decapante, elevador/deslizante, liberação de anel ou suporte específico do projeto quando necessário.

3. Variação cavidade a cavidade na força de encaixe

Causas comuns: variação na altura da trava, espessura da trava, diâmetro interno ou concentricidade.
Nossa abordagem: definir claramente os recursos do CTQ, inspecionar a variação entre cavidades e controlar as dimensões relacionadas ao ajuste por meio da inspeção do processo e da validação final.

Entrega e Validação

Para um projeto como esse, os clientes costumam esperar mais do que um molde. Eles também esperam um caminho de validação claro.

Os resultados típicos podem incluir:

• teste de molde antes do envio

• primeiro relatório de inspeção do artigo

• comparação de cavidades em recursos CTQ definidos

• registro de inspeção para dimensões críticas

• recomendação de peças de reposição

• sugestões de manutenção para as principais áreas de desgaste

Lista de verificação de solicitação de cotação

Para cotar um molde de tampa de encaixe multicavidade com mais precisão, envie:

Mesmo que alguns dados ainda não estejam prontos, ainda podemos fornecer uma revisão inicial.

Perguntas frequentes

O que diferencia um molde de tampa de encaixe de um molde de tampa padrão?

Um molde de tampa de encaixe deve controlar os recursos de travamento interno, a liberação do corte inferior e a consistência do encaixe por encaixe. Não se trata apenas de moldar o formato da tampa, mas de manter a força de abertura, vedação e desmoldagem estáveis ​​em todas as cavidades.

Quais materiais são comumente usados ​​para tampas de encaixe?

A maioria das tampas de encaixe são feitas de PP, PE ou HDPE , dependendo da flexibilidade e dos requisitos de vedação do produto.

Como você controla a consistência do encaixe em um molde com múltiplas cavidades?

Nós nos concentramos nos recursos do CTQ, como altura da trava, espessura da trava, diâmetro interno, circularidade e concentricidade. Estas características são verificadas através de inspeção de processo e verificação dimensional final.

A contagem de cavidades pode ser personalizada?

Sim. As opções de cavidades comuns incluem 8, 16, 24 e 32 cavidades , e a escolha final depende da estrutura da tampa, do tamanho da máquina e do objetivo de produção.

Vocês fornecem testes de avaliação antes do envio?

Sim. O teste do molde e a inspeção de qualidade são realizados antes do envio.

Você também pode fornecer componentes de molde substituíveis?

Sim. Dependendo da estrutura do molde, componentes de molde personalizados selecionados podem ser fornecidos separadamente para manutenção e substituição.

Solicite um orçamento

Procurando componentes de molde personalizados , para molde de injeção com tampa de encaixe multicavidades ou uma solução de ferramentas personalizadas para produção de tampas de plástico?

Envie-nos seu desenho, amostra e detalhes do projeto.
Podemos ajudar a revisar:

• contagem de cavidades

• conceito de desmoldagem

• Pontos de controle CTQ

• plano de inspeção

• escopo de teste e entrega
