Moldes de injeção personalizados
senlan

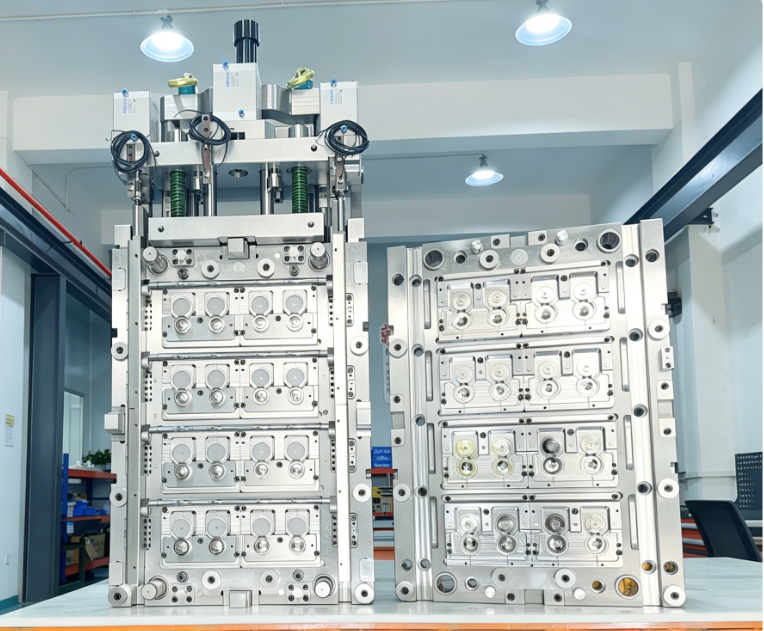

Custom Injection Molds – 16-Cavity
Se você é um engenheiro de processo de embalagem, engenheiro de moldes, gerente de projeto, comprador ou especialista em qualidade/validação que está avaliando um projeto de tampa flip-top, esta página foi criada para você.
Isso é especialmente relevante se você estiver migrando de uma linha de fechamento externa para uma solução IMC ou se estiver planejando escalar para 16/32 cavidades e precisar controlar a sincronização, o desempenho da dobradiça e o risco de manutenção desde o início.
Se você estiver usando atualmente equipamento de fechamento pós-moldagem, o IMC poderá remover uma etapa inteira do processo. Mas para que isso funcione na produção, os componentes de temporização, resfriamento e desgaste devem ser projetados como um único sistema.

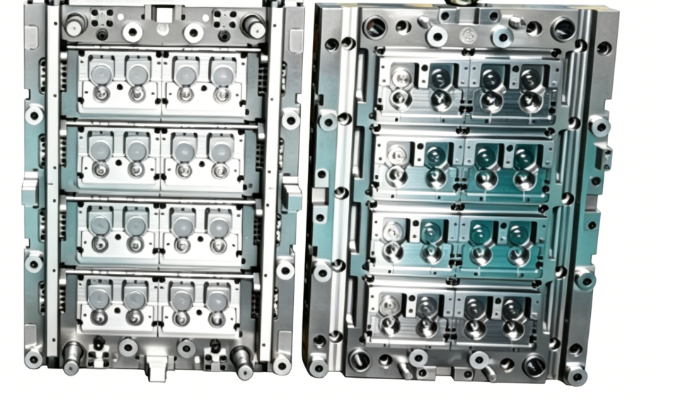

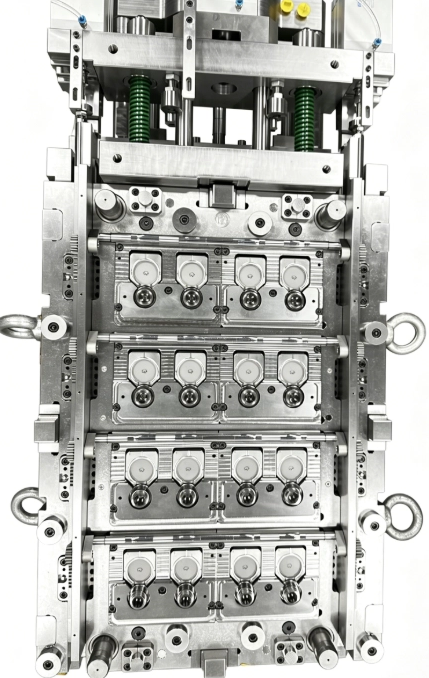

Um molde de tampa flip-top IMC fecha a tampa dentro do molde, imediatamente após a moldagem e antes da ejeção. Isso altera o processo de “moldar → ejetar → transferir → fechamento externo” para “moldar → fechar → ejetar”.
Para as equipes que desenvolvem ferramentas para embalagens e tampas , isso pode reduzir a contagem de equipamentos, simplificar o layout da linha e, ao mesmo tempo, melhorar o controle de higiene.
O IMC não é difícil apenas por causa da moldagem. É difícil porque a ação de fechamento, o tempo de cavidade, a tolerância de encaixe, o layout de resfriamento e a estratégia de manutenção devem funcionar juntos.
Articulações, cames, controles deslizantes ou elementos de movimento podem emperrar ou desgastar se o mecanismo não for projetado tendo em mente o movimento estável e o acesso para manutenção.
Em moldes de 16 cavidades ou superiores, mesmo pequenas diferenças de tempo entre as cavidades podem afetar a consistência do fechamento ou danificar a área da dobradiça.
Os recursos de fechamento exigem um controle dimensional rígido. Se o ajuste for instável, a tampa poderá fechar com muita força, com muita folga ou falhar nos requisitos de vedação.
Uma vez que o mecanismo IMC ocupa espaço interno, o roteamento do canal de resfriamento se torna mais exigente. O resfriamento irregular pode alterar a geometria da peça e afetar o alinhamento.
Se as peças de desgaste não forem projetadas para serem substituídas com consistência, uma cavidade danificada pode levar a um tempo de inatividade mais longo e a mais trabalho de montagem do que o esperado.
Abordamos o IMC como um sistema de engenharia completo, não como um mecanismo isolado. O comportamento do movimento é revisado juntamente com a usinagem, montagem, mapeamento de desgaste e acesso à manutenção usando a cadeia de processo interna mostrada em nossa página de equipamentos.
Para áreas de encaixe e fechamento, as principais dimensões são definidas em relação aos pontos de referência e verificadas pelo método de medição, não apenas pelo valor nominal do desenho. Nossa lógica de tolerância mais ampla é explicada neste artigo sobre controle de tolerância em componentes de moldes de precisão.
O desempenho estável do IMC depende de quão bem o movimento e o ajuste são repetidos em todas as cavidades. Isso está intimamente relacionado aos mesmos princípios de repetibilidade usados na estabilização de componentes de moldes multicavidades..
Peças de desgaste e itens críticos para ajuste são desenvolvidos tendo em mente a eficiência de substituição, apoiados por nossa abordagem de fabricação para componentes de moldes de precisão.
As alegações de qualidade devem ser mensuráveis. Nossa rota de inspeção é construída em torno de métodos de verificação documentados e práticas de controle dimensional descritas em nossas vantagens técnicas e abordagem de controle de qualidade.
Para revisão de engenharia, validação interna e aprovação de projeto, as entregas típicas podem incluir:
Você pode visualizar o estilo da nossa documentação de inspeção no centro de download.
Em vez de decidir sobre a estrutura muito cedo, comece com uma análise de viabilidade do IMC com base na sua peça, cavitação alvo, resina, requisitos de higiene e alvo do ciclo.
Ação principal: Solicitar uma análise de viabilidade do IMC/DFM
Para começar, você pode preparar:
