As tampas de bico são usadas onde uma embalagem flexível precisa de distribuição controlada, fechamento seguro e ajuste repetível entre a tampa e o acessório. Na produção, o verdadeiro desafio não é apenas moldar a tampa. Ele mantém a correspondência entre tampas e encaixes estável em cavidades, testes e longos ciclos de produção.

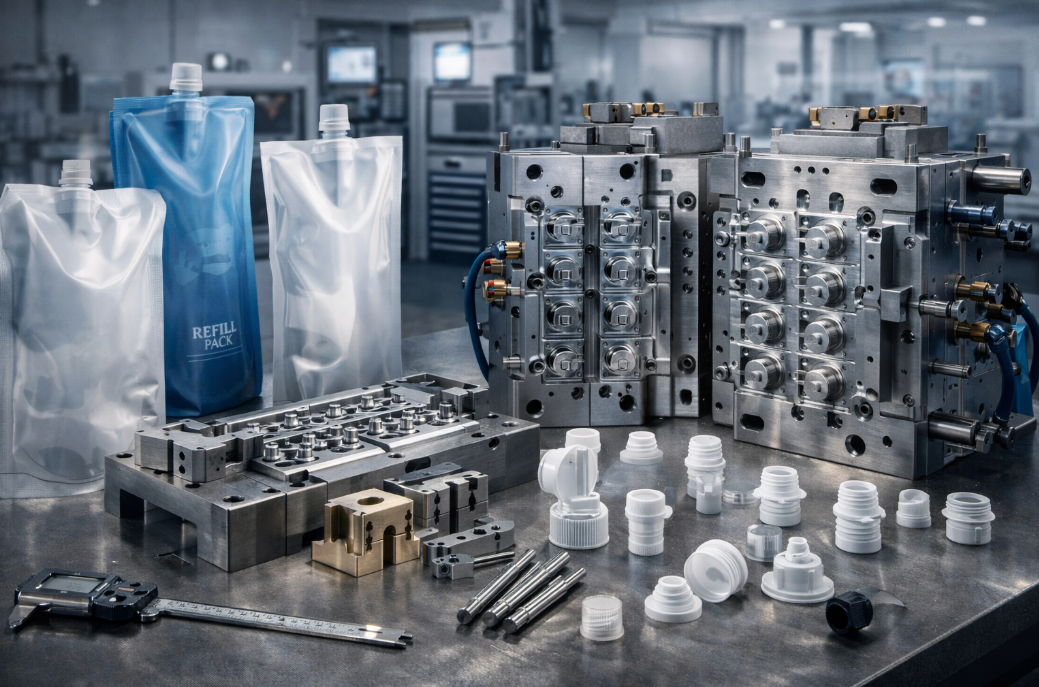

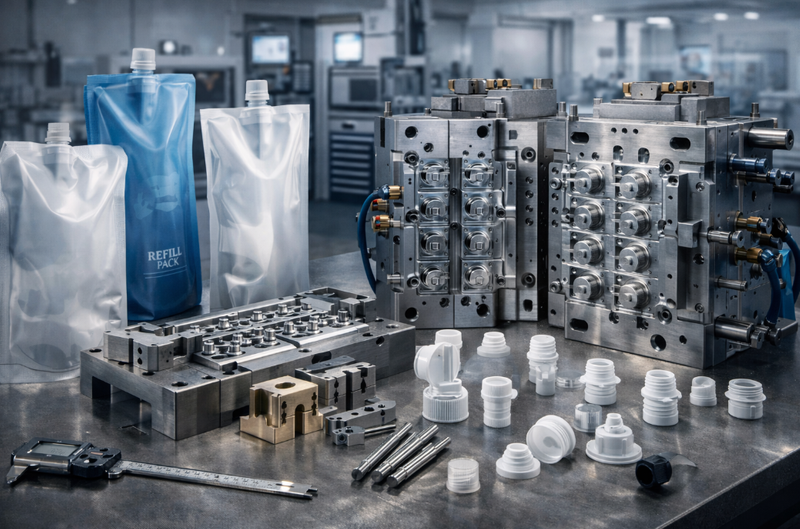

Na SENLAN , construímos moldes personalizados para tampas de bico para embalagens de bolsas com bico, sistemas de fechamento de bolsas de recarga e outras aplicações de fechamento de dispensação onde o ajuste da rosca, o desempenho da vedação e o acesso para manutenção são importantes. Em vez de oferecer uma ferramenta padrão fixa, construímos em torno da estrutura real da tampa, do ajuste correspondente e da meta de produção por trás do projeto.
Um molde padrão para tampa de garrafa e um molde para fechamento de bolsa com bico podem parecer semelhantes à primeira vista, mas os pontos de risco são diferentes. A tampa do bico deve funcionar em conjunto com o encaixe, a bolsa e o processo final de enchimento ou tamponamento. Isso significa que o limite não pode ser avaliado sozinho.

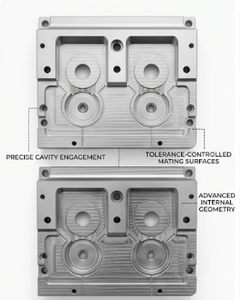

Em muitos projetos, a principal questão de engenharia é se a rosca da tampa, a face de vedação e a estrutura inviolável podem corresponder ao encaixe de forma consistente na produção em massa. Para compradores que também precisam de insertos, núcleos de rosca e peças de desgaste de reposição de ajuste crítico, nossa página de componentes de molde de precisão oferece uma visão mais clara do lado do componente deste trabalho.
Podemos apoiar:
Nosso objetivo é uma vedação estável e um torque de fechamento consistente na produção em massa, e não apenas uma primeira amostra aceitável.
O risco de vazamento geralmente vem de mais de uma fonte. A área de vedação, a face de vedação, o perfil da rosca, a concentricidade, o flash local, a condição de ventilação e a estabilidade da moldagem afetam a vedação correta da tampa e do encaixe. Na revisão de ferramentas, a rosca e a superfície de vedação precisam ser tratadas como áreas de função crítica, em vez de geometria moldada comum.
Uma tampa de embalagem de recarga que difere de cavidade para cavidade cria problemas posteriormente na linha de envase e no uso final. A inconsistência de torque geralmente começa com pequenas diferenças nos detalhes da rosca, comportamento de contração, qualidade de fechamento ou equilíbrio da cavidade. É por isso que a estabilidade do torque deve ser considerada precocemente, e não apenas após a primeira tentativa.
Para um molde de tampa inviolável, o ponto fraco muitas vezes não é o anel visível em si, mas como o anel é formado, liberado e repetido através das cavidades. Se a estrutura for muito frágil, muito agressiva ou muito inconsistente, isso pode levar à quebra prematura, à sensação de abertura ruim ou ao comportamento instável da moldagem.

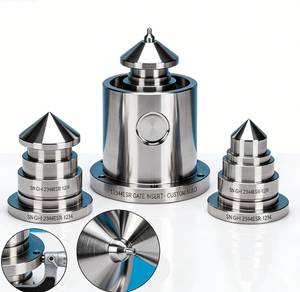

Os moldes de tampas com múltiplas cavidades ampliam pequenas diferenças. Alguns mícrons de variação nas áreas relacionadas à rosca ou nos detalhes de vedação podem se tornar um problema de produção quando a tampa for montada em volume. Para projetos que dependem de ajuste repetível, muitas vezes tratamos as áreas críticas como insertos substituíveis para melhorar a velocidade de correção e a manutenção a longo prazo.
Desenvolvemos ferramentas personalizadas com base na aplicação real, em vez de forçar a peça a um conceito de molde padrão. Isso pode incluir:
Se o seu projeto também exigir peças de suporte usinadas de forma personalizada, acessórios ou componentes específicos da aplicação em todo o programa de moldes de fechamento, você poderá revisar nossos recursos de peças usinadas personalizadas .
A rota exata do ferramental depende da geometria da tampa, da estrutura de montagem, da resina e do alvo de saída. As opções típicas podem incluir:
Como esses moldes estão intimamente ligados ao desempenho da tampa, eles geralmente são revisados em conjunto com os requisitos mais amplos de moldagem por injeção de plástico do projeto, e não como uma tarefa de usinagem isolada.
Um molde de tampa de bico é tão confiável quanto a rota do ferramental atrás dele. Dependendo do projeto, isso pode envolver usinagem CNC, EDM, eletroerosão a fio, retificação, tratamento térmico, polimento, gravação de textura e tratamento de superfície selecionado para áreas sensíveis ao desgaste.
Mais importante do que a própria lista de equipamentos é como o processo corresponde aos pontos de risco no fechamento. Áreas relacionadas a roscas, superfícies de vedação, detalhes invioláveis e repetibilidade em cavidades, todos precisam de uma rota de fabricação que suporte ajuste, correção e manutenção, e não apenas a usinagem inicial.
Para uma visão mais ampla de como lidamos com usinagem, inspeção e trabalho com ferramentas focadas na produção, você pode revisar nossas vantagens técnicas.
Estas soluções de moldes personalizados são adequadas para projetos como:
Se você quiser ver como esses tipos de ferramentas se encaixam no contexto mais amplo de embalagens e uso de moldes em nosso site, nossa página de aplicações é o melhor lugar para começar.
Os compradores não se beneficiam muito com uma página que apenas diz que o fornecedor é experiente. O que mais importa é a lógica do projeto por trás da ferramenta. Em programas de tampa de bico, isso geralmente se resume a três coisas:
É aqui que muitos projetos de moldes de fechamento são ganhos ou perdidos. A questão geralmente não é se a tampa pode ser moldada. A questão é se o molde pode continuar apresentando o mesmo comportamento da tampa até o encaixe após o primeiro teste, após o primeiro ciclo de manutenção e após um longo uso na produção.
Para uma cotação mais útil, envie:
Se sua equipe precisar de arquivos de apoio ou material de referência de qualidade durante a avaliação do fornecedor, nossa página de download também poderá ser útil.
Envie desenhos ou amostras para revisão técnica e cotação.
Se você não tiver certeza sobre a rosca ou o design da vedação, envie primeiro sua bolsa e amostra de encaixe. Podemos revisar os riscos de correspondência entre limites máximos e ajustes antes que o conjunto completo de ferramentas seja finalizado.
Com base na sua meta de produção, revisaremos a correspondência entre tampa e encaixe, detalhes de vedação e direção da cavidade antes de passarmos à discussão do orçamento. Para iniciar a conversa, use nossa página de contato.
O vazamento geralmente envolve uma combinação de fatores e não uma única causa. As causas comuns incluem geometria instável da face de vedação, incompatibilidade de rosca, variação de concentricidade, flash local, problemas de ventilação ou condições de moldagem inconsistentes que afetam o modo como a tampa assenta no acessório.
O foco principal é a repetibilidade cavidade a cavidade em áreas relacionadas à rosca e à vedação. Na prática, isso significa prestar mais atenção à rota de usinagem, às pastilhas de ajuste crítico e à verificação da amostra com o acessório correspondente, em vez de verificar a tampa apenas como uma peça independente.
Isso depende da escolha da resina, da meta do ciclo, da cavitação, da sensibilidade à sucata e da economia de produção. Um molde de tampa de câmara quente pode ser o melhor caminho para alguns programas de maior produção, enquanto um layout de câmara fria ainda pode fazer sentido para projetos de menor volume ou menos complexos.
Sim. Podemos oferecer suporte apenas para molde de tampa, apenas molde de montagem ou um programa de molde de montagem e tampa onde a revisão de correspondência faz parte da discussão inicial sobre ferramentas.
Os arquivos STEP, STP ou IGES são geralmente os mais práticos para revisão antecipada. Um desenho 2D também é útil quando detalhes de roscas, superfícies de vedação ou recursos relacionados a tolerâncias precisam ser esclarecidos durante a cotação.
Um molde de tampa de bico geralmente precisa funcionar com um encaixe separado e uma aplicação de bolsa flexível, portanto, a correspondência entre a tampa e o encaixe é muito mais importante. O controle da rosca e da superfície de vedação costuma ser mais crítico do que em um projeto comum de tampa de garrafa.
