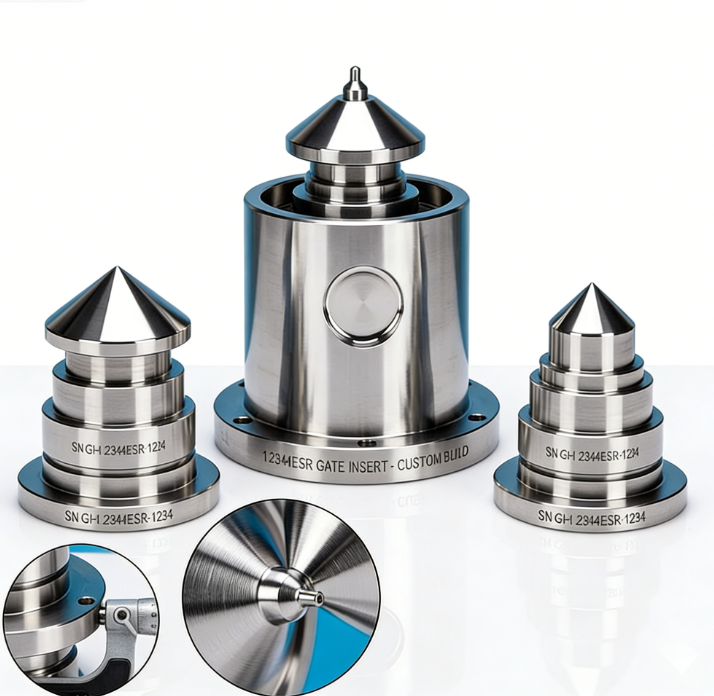

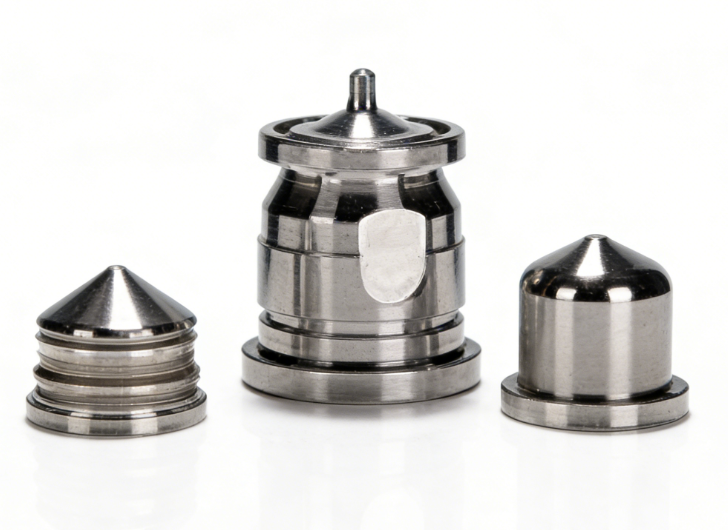

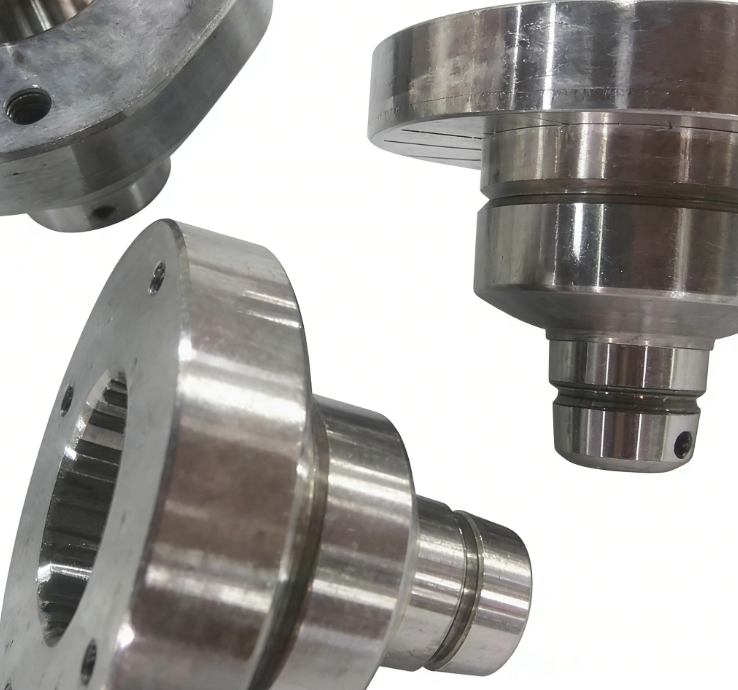

Inserções de portão personalizadas para moldes de tampas e fechamentos
Quebra de portão limpa, menor vestígio e maior vida útil para moldes de embalagens com alta cavidade
Em um molde de tampa, a inserção do portão é uma peça pequena com grande influência. Ele molda a porta, afeta a forma como a peça se separa e ajuda a determinar se a produção permanece estável após milhões de disparos.
Na SENLAN, fabricamos insertos de portão personalizados estritamente de acordo com os desenhos do cliente e requisitos do molde. Cada pastilha é construída em torno do projeto real do canal, tipo de resina, contagem de cavidades, condição de desgaste e meta de manutenção da ferramenta.
O que uma inserção de portão controla na produção real
Uma inserção de portão faz mais do que definir a abertura do portão. Em moldes de embalagens e fechamentos, muitas vezes afeta:
- altura do vestígio da comporta e aparência visual
- consistência de quebra da comporta
- comportamento de encordoamento ou baba desgaste
- desgaste local ao redor da zona da comporta
- consistência de preenchimento cavidade a cavidade
- estabilidade a longo prazo sob impacto repetido do fluxo de resina
É por isso que a pastilha deve ser tratada tanto como um componente de formação quanto como uma superfície de trabalho sensível ao desgaste. Você pode explorar nossa linha mais ampla de componentes de molde de precisão e catálogo de componentes de molde para peças de ferramentas relacionadas.
Capacidade personalizada típica
| Faixa/desempenho de | itens |
|---|---|
| Capacidade de tolerância | Até ±0,005 mm, dependendo da geometria e dos requisitos de inspeção |
| Foco no desempenho do portão | Corte limpo, geometria de porta estável, comportamento de cavidade repetível |
| Opções de materiais | S136 ESR, STAVAX ESR, H13, SKD61 ou equivalente por aplicação |
| Acabamento de superfície | Acabamento fino ou espelhado de acordo com a estrutura do portão e requisitos de peças moldadas |
| Opções de revestimento | DLC, TiN ou tratamento de superfície baseado em aplicação, quando necessário |
| Foco na resistência ao desgaste | Projetado para impacto repetido de resina e produção de ciclo longo |
| Compatibilidade | Construído de acordo com a estrutura do molde do cliente e sistemas padrão quando necessário |
O aço final, o acabamento, o revestimento e a dureza são confirmados de acordo com o tipo de resina, geometria da porta, volume de injeção, objetivo do ciclo e condições operacionais do molde.
Por que os clientes escolhem inserções de portão SENLAN
Resultados visíveis mais limpos
Em tampas e embalagens de cosméticos, a marca do portão faz parte da aparência final. Uma inserção de porta estável ajuda a reduzir vestígios elevados, pontos de ruptura irregulares e inconsistências visíveis de cavidade para cavidade.
Melhor resistência à erosão
A área do portão sofre impacto repetido do fluxo a cada ciclo. Se o desgaste se desenvolver muito rapidamente, o tamanho da comporta muda, o comportamento de corte muda e a estabilidade do enchimento torna-se mais difícil de manter. Combinamos material, acabamento e revestimento com a condição real de desgaste da aplicação.
Substituição mais previsível
As inserções de porta são frequentemente substituídas antes dos componentes de molde maiores. Nós os fabricamos com lógica de referência controlada para que futuras substituições sigam a mesma referência aprovada e reduzam o risco de ajuste durante a manutenção.
Para o sistema de usinagem e inspeção por trás dessas peças, consulte nossas vantagens técnicas.
Problemas comuns de porta em moldes de alta cavidade
Vestígio do Portão Desigual
Dor: Algumas cavidades deixam uma fenda mais limpa, enquanto outras mostram uma marca de entrada mais alta ou mais áspera.
Causa provável: Desvios na geometria da formação da porta, superfície de trabalho inconsistente ou desgaste desigual no conjunto de pastilhas.
SENLAN Abordagem: Usinagem de precisão e acabamento controlado para manter a geometria do portão mais consistente em todas as cavidades.
Suporte disponível: revisão da geometria da porta, revisão da pastilha baseada em cavidade e fabricação de pastilhas de reposição com base na lógica mestre aprovada.
Amarrando ou babando no portão
Dor: A peça não quebra corretamente, deixando rastros ou comportamento de corte instável que afeta a aparência e a repetibilidade do ciclo.
Causa provável: O formato do portão, a condição de desgaste ou o acabamento da superfície não suportam mais uma separação limpa sob a condição real de moldagem.
SENLAN Abordagem: Superfícies de formação de portão com acabamento fino e geometria de portão combinada com a resina específica e condição de desgaste.
Suporte disponível: revisão de desgaste, recomendações de substituição e revisão de acabamento ou revestimento para estabilidade de produção repetida.
O desgaste do portão altera o equilíbrio de preenchimento ao longo do tempo
Dor: A ferramenta começa bem, então o peso da peça muda, o equilíbrio do preenchimento muda e a consistência da cavidade se torna mais difícil de manter.
Causa provável: A erosão do fluxo de resina altera gradualmente a área do gate, especialmente em ferramentas de alto rendimento ou em ambientes de resina mais abrasivos.
SENLAN Abordagem: Seleção de material e revestimento com base no risco real de desgaste, incluindo aços ESR e DLC ou TiN quando apropriado.
Suporte disponível: recomendação de aço, revisão de revestimento, discussão sobre metas de vida útil e estratégia de substituição para pastilhas de alto desgaste.
Tempo de inatividade frequente na área do portão
Dor: A inserção do portão se torna uma das peças de maior manutenção no molde, e a substituição cria manchas extras ou trabalho de ajuste.
Causa provável: As pastilhas futuras não seguem suficientemente a mesma lógica de referência ou o design original não foi preparado para substituição repetida.
SENLAN Abordagem: Lógica de produção controlada baseada em dados para que as pastilhas de substituição correspondam melhor à pastilha aprovada.
Suporte disponível: Repita a fabricação de substituição e reduza o risco de encaixe durante a troca da pastilha.
Força técnica por trás do produto
Geometria da porta protegida pela rota do processo
Pequenos desvios na zona do portão podem afetar a aparência, o comportamento de corte, o equilíbrio de enchimento e a taxa de desgaste. É por isso que construímos a rota de usinagem em torno da função da porta e não apenas das dimensões nominais.
Equipamento de última geração para detalhes finos do portão
Fabricamos insertos de portão usando equipamentos avançados, incluindo CNC de alta velocidade MAKINO e EDM de espelho SODICK para suportar geometria fina, forte integridade de superfície e melhor repetibilidade em moldes de alta cavidade.
Construído para substituição repetida
Uma inserção de substituição não deve criar trabalho extra de manchas. Nossos controles de processo ajudam futuras inserções de gate a seguirem a mesma lógica de referência aprovada da peça mestre original.
O Processo de Personalização
1. Envio de desenho
Envie seus arquivos 2D ou 3D, como STEP, STP, DXF ou PDF, juntamente com detalhes do gate, quantidade de cavidades, informações sobre resina e vida útil esperada da pastilha, quando disponível.
Respeitamos sua propriedade intelectual. O NDA está disponível antes do envio do desenho.
2. Revisão do DFM
Revisamos a geometria do portão, as zonas sensíveis ao desgaste, a seleção do material, a adequação do revestimento e os pontos de risco de usinagem para a aplicação real do molde.
3. Usinagem de Precisão
A rota do processo é selecionada quanto à precisão do portão, resistência ao desgaste e estabilidade de substituição.
4. Verificação
As dimensões críticas são verificadas de acordo com o desenho e a função. Pontos de inspeção e relatórios podem ser definidos pelo projeto.
5. Entrega segura
Todas as inserções acabadas são embaladas para envio de exportação e manuseio controlado na chegada.
Aplicações Típicas
Tampas para bebidas
Tampas de água, tampas CSD e tampas esportivas onde a quebra limpa do portão, o enchimento estável e o menor desgaste em longas tiragens são importantes.
Embalagens Cosméticas
Tampas cosméticas, tampas de frascos e tampas articuladas onde a redução do vestígio de portão, a aparência mais limpa e a melhor consistência da superfície são essenciais.
Moldes para embalagens de alta cavidade
Moldes de tampas e fechamentos com múltiplas cavidades onde a consistência da área de entrada afeta o equilíbrio da cavidade, a aparência da peça e a eficiência da manutenção.
Para ferramentas de embalagem relacionadas, você também pode revisar nosso artigo sobre componentes de molde para embalagens de cosméticos e estabilidade de múltiplas cavidades.
O que precisamos para cotação
Obrigatório
- desenho 2D ou modelo 3D
- Quantidade de cavidade
- Informações da resina, se disponível
- Material alvo ou dureza
Útil para revisão mais rápida
- Detalhes da estrutura da comporta
- Vida útil esperada da pastilha
- Prazo de entrega alvo
- Se o revestimento é necessário
- Se o relatório de inspeção é necessário
Quanto mais completas as informações, mais rápido poderemos revisar as áreas sensíveis ao desgaste e à tolerância do projeto do inserto da guilhotina.
Precisa de uma avaliação personalizada?
Envie-nos seu desenho, layout da cavidade, informações sobre resina e detalhes da comporta. Analisaremos a estrutura do portão, as áreas sensíveis ao desgaste e a rota de fabricação mais adequada.
Perguntas frequentes
Esta é uma inserção de portão padrão ou uma peça feita sob medida?
Este é um serviço de fabricação personalizado. Cada inserto de porta é construído de acordo com seu desenho, disposição da cavidade, condição da resina e aplicação do molde.
Você pode ajudar a reduzir as marcas visíveis dos portões?
Sim. A geometria do portão, o acabamento e as condições de desgaste afetam a aparência. Podemos revisar o projeto e recomendar uma rota de fabricação mais estável para a aplicação.
Vocês oferecem revestimento para inserções de portão?
Sim. DLC, TiN e outros tratamentos de superfície baseados em aplicação podem ser avaliados com base no tipo de resina e na condição de desgaste.
Você pode oferecer suporte a futuras inserções de substituição?
Sim. Fabricamos peças de reposição de acordo com o projeto aprovado e a lógica de referência controlada para reduzir o trabalho de montagem durante a manutenção.
Quais aços são comumente usados?
As opções comuns incluem S136 ESR, STAVAX ESR, H13 e SKD61, selecionadas de acordo com desgaste, risco de corrosão, requisitos de superfície e metas de produção.
