Núcleos de garrafas/núcleos de moldes: soluções de resfriamento personalizadas para ciclos mais rápidos de moldagem de tampas

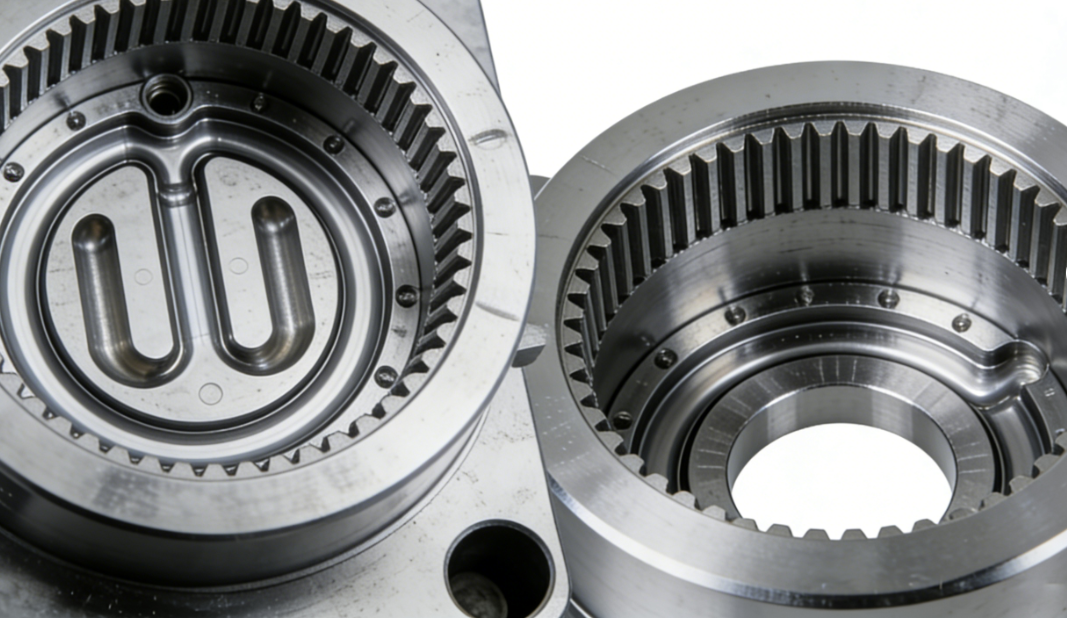

Núcleos de garrafas personalizados para moldes de tampas e fechos
Os núcleos de garrafas, também conhecidos como núcleos de molde ou núcleos internos em aplicações de moldes para tampas, estão entre os componentes de trabalho mais importantes em um molde de embalagem. Eles formam a geometria interna da tampa e afetam diretamente o desempenho de resfriamento, o tempo de ciclo, as dimensões de vedação, a estabilidade da rosca e a consistência entre cavidades.
Na SENLAN, fabricamos núcleos de garrafas e núcleos de molde personalizados estritamente de acordo com os desenhos do cliente e requisitos de molde. Estas não são peças prontas para uso. Cada núcleo é produzido de acordo com o design real da tampa, layout da cavidade, condição da resina, meta de resfriamento e requisitos de produção do molde.
O que este produto faz
Nos moldes de tampas e fechos, o núcleo da garrafa forma o interior da peça moldada e muitas vezes controla:
- diâmetro interno e ajuste
- geometria relacionada à vedação
- características internas relacionadas à rosca ou violação
- eficiência de resfriamento próximo à área de trabalho mais quente
- comportamento de liberação da peça durante a desmoldagem
- consistência cavidade a cavidade em moldes multicavidades
É por isso que os núcleos das garrafas devem ser projetados não apenas para precisão dimensional, mas também para equilíbrio térmico, resistência ao desgaste e consistência de substituição a longo prazo.
Explore nossa capacidade mais ampla de componentes de molde de precisão e vantagens técnicas em usinagem e inspeção.
Capacidade personalizada típica
| Faixa/desempenho de | itens |
|---|---|
| Capacidade de tolerância | Até ±0,005 mm, dependendo da geometria e dos requisitos de inspeção |
| Projeto de resfriamento | Layouts de resfriamento personalizados com base na estrutura da tampa, espessura da parede e objetivo do ciclo |
| Opções de materiais | S136 ESR, STAVAX ESR, H13, SKD61 ou equivalente por aplicação |
| Dureza | Definido de acordo com o desgaste da resina, objetivo do ciclo e condição do molde |
| Acabamento de superfície | Com base nos requisitos de vedação, liberação e peças moldadas |
| Foco principal do design | Eficiência de resfriamento, estabilidade dimensional e consistência de substituição |
| Compatibilidade | Construído de acordo com a estrutura do molde do cliente e sistemas padrão quando necessário |
O aço final, a dureza, o acabamento e a configuração de resfriamento são confirmados de acordo com o design real da tampa, resina, meta de produção e layout do molde.
Por que o design do núcleo da garrafa é importante nos moldes de tampas
Para moldes de tampas e fechos, o lucro está fortemente ligado ao tempo de ciclo e à consistência da cavidade. Se o núcleo da garrafa for mal projetado ou mal resfriado, o molde ainda poderá funcionar, mas geralmente funciona de forma mais lenta, menos consistente e com mais problemas de manutenção.
Os resultados típicos de um design de núcleo de garrafa fraco incluem maior tempo de resfriamento, sensação de rosca instável, variação de peso entre cavidades, ovalidade, encolhimento, deformação, menor produção por máquina e mais tempo de inatividade durante a manutenção.
É por isso que os núcleos das garrafas devem ser avaliados tanto como componentes de formação quanto como componentes de resfriamento..
Problemas de resfriamento em moldes de embalagens de alta cavidade — e como os resolvemos
Tempos de ciclo longos
Dor: O molde funciona, mas o resfriamento demora muito. O tempo de espera é prolongado por mais tempo do que o esperado e a produção por hora permanece abaixo da meta.
Causa raiz: O núcleo da garrafa costuma ser uma das principais áreas de concentração de calor no molde. Se o caminho da água estiver muito longe da fonte de calor ou distribuído de forma desigual, o resfriamento se tornará o gargalo.
SENLAN Correção: Projetamos layouts de resfriamento interno personalizados, incluindo arranjos adequados de caminhos de água, borbulhadores ou defletores onde a estrutura permitir, para melhorar a transferência de calor ao redor da área de trabalho.
O que podemos fornecer: Revisão do layout de resfriamento, recomendações de caminhos de água, revisão de geometria com base na estrutura da tampa e feedback sobre a capacidade de fabricação antes da produção.
Pontos quentes, ovalidade e deformação de peças
Dor: Algumas cavidades produzem tampas com desvio de tamanho, ovalidade ou dimensões de vedação instáveis, mesmo quando as configurações da máquina permanecem as mesmas.
Causa raiz: A distribuição desigual da temperatura ao redor do núcleo da garrafa cria pontos quentes locais, que levam ao encolhimento não uniforme e ao comportamento instável das peças.
SENLAN Correção: Usamos furação profunda de precisão e usinagem controlada do núcleo para manter os canais de resfriamento posicionados com precisão e distribuídos de maneira mais uniforme pelo corpo do núcleo.
O que podemos fornecer: Revisão de desenhos para posição de resfriamento, controle de geometria crítica para ajuste, inspeção de dimensões relacionadas ao núcleo e revisão dimensional de áreas de rosca e vedação.
Corrosão dentro dos canais de resfriamento
Dor: O desempenho do resfriamento cai com o tempo, os canais começam a enferrujar e a manutenção se torna mais frequente. Em ambientes de produção mais limpos, a contaminação relacionada à corrosão é uma preocupação ainda maior.
Causa raiz: A exposição à água dentro do núcleo pode criar corrosão gradualmente se o aço não for adequado para as condições de serviço.
SENLAN Correção: Para aplicações de moldes de tampas sensíveis à corrosão, geralmente recomendamos aços inoxidáveis ESR de alta pureza, como S136 ESR ou STAVAX ESR, para melhor resistência à ferrugem e desempenho de polimento.
O que podemos fornecer: Recomendação de aço por aplicação, certificado de material quando necessário, confirmação da meta de dureza e correspondência de processo para peças de ferramentas expostas à água.
Acúmulo de incrustações e eficiência de resfriamento reduzida
Dor: O fluxo fica mais fraco com o tempo, a perda de pressão aumenta, o resfriamento se torna menos estável e o molde precisa de limpeza mais frequente.
Causa raiz: Depósitos de água dura ou acúmulo interno reduzem a área efetiva do canal e diminuem a eficiência de resfriamento a longo prazo.
SENLAN Correção: Onde as condições do projeto permitirem, oferecemos suporte ao acabamento suave do canal interno para ajudar a reduzir o acúmulo e manter um fluxo de refrigerante mais estável através do núcleo da garrafa.
O que podemos fornecer: Revisão do projeto do caminho de resfriamento acessível, recomendações de resfriamento orientadas para manutenção, discussão da estrutura interna favorável ao caminho do fluxo e considerações de manutenção de longo prazo durante a revisão do projeto principal.
Força técnica por trás do produto
Projetado em torno do resfriamento e também da geometria
O núcleo de uma garrafa é uma das poucas peças do molde que afeta diretamente a geometria da peça e a eficiência do ciclo. É por isso que tratamos o design de refrigeração como parte do produto e não como algo secundário.
Usinagem de precisão para estabilidade do núcleo
Os núcleos dos frascos geralmente controlam áreas de vedação, recursos relacionados à rosca e geometria interna sensível ao ajuste. Essas áreas exigem usinagem estável, lógica de referência controlada e acabamento confiável para funcionar corretamente na produção de múltiplas cavidades.
Equipamentos de última geração para execução
Fabricamos núcleos de garrafas utilizando equipamentos avançados, incluindo sistemas CNC de alta velocidade MAKINO e SODICK EDM , apoiados por métodos adequados de retificação e inspeção dependendo da geometria e aplicação.
Construído para consistência de substituição
Um núcleo de garrafa substituto deve retornar ao molde com a mesma lógica funcional do original. Controlamos a rota de produção para que os núcleos de substituição possam corresponder o mais próximo possível à referência aprovada, reduzindo o trabalho de montagem durante a manutenção.
Veja mais sobre nossas vantagens técnicas.
O Processo de Personalização
1. Envio de desenho
Envie-nos seus arquivos 2D ou 3D, como STP, STEP, DXF ou PDF, juntamente com layout de cavidade, informações sobre resina, meta de tempo de ciclo e requisitos de resfriamento, quando disponíveis.
Respeitamos sua propriedade intelectual. Os NDAs podem ser assinados antes do envio do desenho para manter seu projeto totalmente confidencial.
2. Revisão do DFM
Revisamos a capacidade de fabricação, a lógica de resfriamento, as áreas críticas de ajuste, a seleção do aço e os pontos de risco de usinagem com base na sua aplicação real de molde de tampa.
3. Usinagem de Precisão
O núcleo da garrafa é produzido usando uma rota de processo selecionada para execução do caminho de resfriamento, estabilidade dimensional e desempenho de serviço a longo prazo.
4. Verificação
As dimensões críticas são verificadas de acordo com o desenho e a função. Dependendo do projeto, isso pode incluir dimensões relacionadas ao ajuste, verificações de assentamento e medidas-chave reportáveis.
5. Entrega segura
As peças acabadas são embaladas para envio seguro de exportação e manuseio controlado na chegada.
Aplicações Típicas
Tampas para bebidas
Adequado para tampas de 28 mm, tampas 30/25, tampas para bebidas de 38 mm e tampas para água ou refrigerantes. A principal preocupação são ciclos mais rápidos, dimensões de vedação estáveis e desempenho de rosca repetível.
Fechos Flip-Top e Funcionais
Adequado para tampas flip-top, fechos articulados e sistemas de fecho com geometria funcional interna. A principal preocupação é melhor resfriamento, repetibilidade dimensional e desmoldagem estável.
Moldes para tampas de alta cavidade
Adequado para moldes de tampas de alto rendimento, moldes de fechamento e programas de embalagem com múltiplas cavidades. A principal preocupação é a consistência da cavidade, menor tempo de ciclo e menor tempo de inatividade para manutenção.
Para aplicações de molde de tampa, você também pode consultar nossa página de molde de tampa de frasco de creme cosmético com múltiplas cavidades.
O que precisamos para cotação
Obrigatório
- Desenho 2D ou modelo 3D
- Quantidade de cavidades
- Informações da resina, se disponível
- Material alvo ou dureza
Útil para revisão mais rápida
- Alvo de tempo de ciclo
- Requisitos de resfriamento
- Vida útil esperada do molde
- Prazo de entrega alvo
- Se o relatório de inspeção é necessário
Quanto mais completas as informações, mais rápido poderemos revisar as áreas sensíveis ao resfriamento e à tolerância do design do núcleo da garrafa.
Precisa de uma avaliação personalizada?
Envie-nos seu desenho, layout de cavidade, informações sobre resina e meta de ciclo. Analisaremos a estrutura central, as áreas sensíveis ao resfriamento e a rota de fabricação mais adequada.
Perguntas frequentes
Este é um núcleo de garrafa padrão ou uma peça feita sob medida?
Este é um serviço de fabricação personalizado. Cada núcleo de garrafa / núcleo de molde é construído de acordo com seu desenho, disposição da cavidade, condição da resina e aplicação do molde.
Você pode otimizar o layout de resfriamento com base no design da nossa tampa?
Sim. O resfriamento é um dos principais motivos pelos quais os clientes escolhem um núcleo de garrafa personalizado. Podemos revisar a estrutura da tampa e o layout do molde para oferecer suporte a uma abordagem de resfriamento mais eficiente.
Por que o design do núcleo da garrafa afeta tanto o tempo de ciclo?
Porque o núcleo da garrafa costuma ser uma das principais áreas de transferência de calor no molde. Se o resfriamento for ineficiente nesta região, a tampa demora mais para se estabilizar, o que aumenta o ciclo total de moldagem.
Você pode oferecer suporte a futuros núcleos de garrafas de reposição?
Sim. Trabalhamos para manter os núcleos de substituição consistentes com o projeto original aprovado, para que o trabalho de adaptação durante a manutenção possa ser reduzido.
Que aço é comumente usado para núcleos de garrafas em moldes de tampas?
As opções comuns incluem S136 ESR, STAVAX ESR, H13 e SKD61, dependendo da resistência à corrosão, nível de desgaste, necessidade de polimento e condições relacionadas ao resfriamento.
