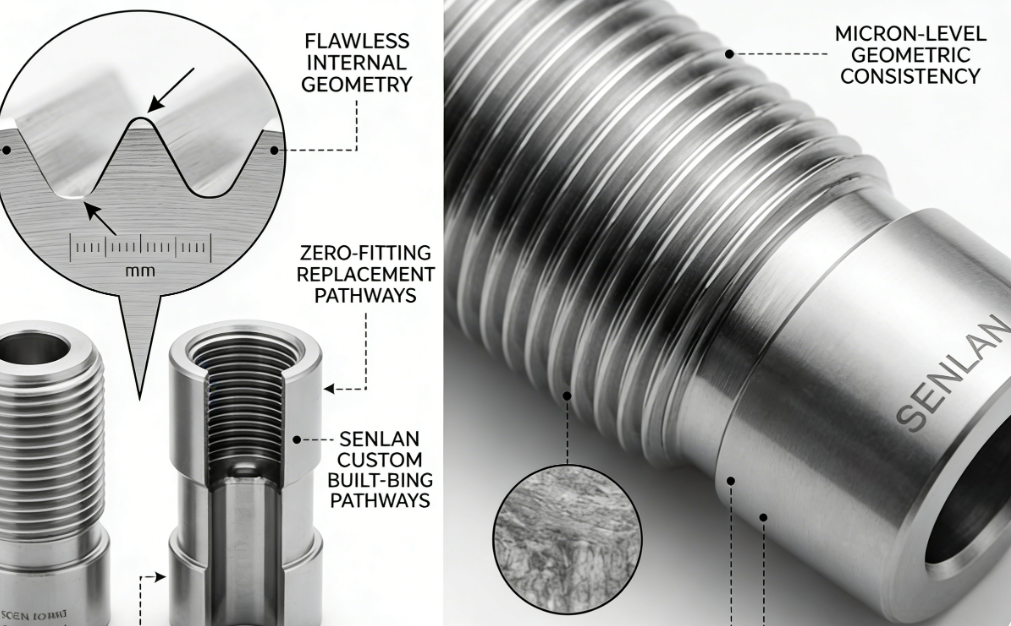

Núcleos de desaparafusamento de precisão: soluções de alto ciclo para roscas internas e externas perfeitas
Projetado para mais de 100 milhões de ciclos e consistência em nível de mícron – substituição de ajuste zero garantida.
Na SENLAN, fabricamos núcleos desparafusáveis e núcleos rosqueados personalizados estritamente de acordo com os desenhos do cliente. Estas não são peças de catálogo. Cada núcleo é construído em torno de um formato de rosca específico, estrutura do molde, condição da resina, método de desmoldagem e meta de produção.
Para moldes de fechamento de alto volume, apenas a qualidade da rosca não é suficiente. O núcleo deve funcionar suavemente, liberar-se de maneira limpa, resistir ao desgaste e permanecer substituível durante manutenção futura, sem trabalhos de montagem dispendiosos.
O que é este produto
Um núcleo desenroscado é um componente de molde de precisão usado para formar recursos roscados que não podem ser liberados de forma confiável por tração direta. Nessas ferramentas, o núcleo não deve apenas criar a geometria correta da rosca, mas também suportar desmoldagem estável e desempenho de longo prazo em condições reais de produção.
Isso significa que a peça tem que fazer mais do que medir corretamente na bancada. Ele deve manter a forma da rosca, o controle de desvio, a estabilidade de liberação e a consistência de substituição dentro de um molde de trabalho.
Saiba mais sobre nossos componentes de molde de precisão e recursos de usinagem e inspeção.
Capacidade personalizada
| Faixa/desempenho de | itens |
|---|---|
| Capacidade de tolerância | Até ±0,005 mm, dependendo da geometria e dos requisitos de inspeção |
| Foco na qualidade do fio | Passo estável, perfil de rosca limpo, consistência de ajuste confiável |
| Acabamento de superfície | Conforme exigido pela função do thread e condição de liberação |
| Opções de materiais | S136 ESR, STAVAX ESR, H13, SKD61 ou equivalente por aplicação |
| Dureza | Definido pelo desgaste da resina, objetivo do ciclo e condição do molde |
| Meta de vida útil | Construído para programas de alto volume, incluindo aplicações de longa duração visando mais de 100 milhões de ciclos, sujeitos ao projeto do molde e às condições operacionais |
| Lógica de Substituição | Construído para substituição com ajuste zero através de dados controlados e consistência de coordenadas |
O aço final, a dureza, o acabamento e a vida útil esperada dependem da geometria da rosca, tipo de resina, estrutura do molde, lubrificação, manutenção e condições operacionais.
Por que os clientes escolhem nossos núcleos desparafusáveis
Geometria de rosca perfeita
As peças roscadas só funcionam bem quando o passo, o perfil, a concentricidade e o desvio são mantidos juntos como um sistema. Se um desses desvios, o resultado poderá ser ajuste instável, vazamento, má sensação de torque ou roscas danificadas durante a liberação.
Desmoldagem suave e previsível
Um núcleo desenroscado deve ser liberado de forma limpa sob condições de produção, e não apenas durante uma curta amostragem. A má qualidade da superfície, o fraco controle da geometria ou o ajuste instável podem levar ao arrasto da rosca, ao travamento ou à ação de desaparafusamento inconsistente.
Construído para produção de alto ciclo
Para moldes de embalagem que funcionam 24 horas por dia, a vida útil é uma questão comercial. Um núcleo que se desgasta precocemente afetará a qualidade da rosca, aumentará o tempo de inatividade e aumentará o custo de manutenção. Construímos núcleos desparafusáveis para longos ciclos de produção com material, dureza e rotas de processo adequadas à aplicação.
Substituição de ajuste zero
Quando um macho substituto for necessário, ele deverá retornar ao molde sem manchas ou correções extras. É por isso que controlamos não apenas o thread, mas também a lógica de referência por trás do thread.
Usamos um eletrodo unificado e um sistema de fixação em todos os estágios de usinagem. Isso ajuda cada inserção de substituição a manter a mesma lógica de coordenadas e estrutura de referência do mestre original, suportando uma verdadeira substituição imediata.
Força técnica por trás do produto
Fabricação de roscas de precisão
Os núcleos roscados estão entre os componentes de molde mais exigentes porque mesmo pequenas variações no desvio, perfil ou concentricidade aparecerão rapidamente nas peças moldadas.
Equipamento de alta qualidade para resultados de alta qualidade
Utilizando CNC de alta velocidade MAKINO e SODICK Mirror EDM , fabricamos perfis de rosca com geometria extremamente estável, baixo desvio e forte integridade de superfície. Esta combinação é especialmente importante para moldes com muitas cavidades, onde um macho instável pode afetar a consistência de toda a ferramenta.
Tratamento térmico e de materiais adequados ao trabalho
Onde a resistência ao desgaste e a capacidade de polimento são importantes, as classes ESR como STAVAX ESR e S136 ESR são frequentemente preferidas. Para aplicações exigentes de alto ciclo, a seleção adequada do aço combinada com o tratamento térmico a vácuo ajuda a manter a qualidade da rosca e a resistência ao desgaste em longas tiragens.
Veja mais sobre nossas vantagens técnicas.
Problema → SENLAN Correção
Problema: O ajuste da linha parece muito apertado em algumas partes e muito frouxo em outras
SENLAN Correção: passo e perfil controlados por meio de usinagem de precisão, acabamento fino e inspeção focada no ajuste.
Problema: As roscas se desgastam muito cedo na produção
SENLAN Correção: Aço compatível com a aplicação, como STAVAX ESR, além de tratamento térmico controlado para maior resistência ao desgaste e maior vida útil.
Problema: Alto tempo de inatividade durante a manutenção
SENLAN Correção: rastreamento de dados unificado e lógica de coordenadas repetível para suportar substituição imediata sem trabalho pesado de ajuste.
Problema: A ação de desaparafusar torna-se instável após longos períodos
SENLAN Correção: controle de geometria estável, melhor integridade de superfície e rotas de processo projetadas em torno do desempenho da liberação, não apenas do tamanho nominal.
Problema: A qualidade da rosca varia entre as cavidades
SENLAN Correção: controle de consistência de nível definido para moldes com múltiplas cavidades, com foco em excentricidade, concentricidade e repetibilidade de substituição.
O Processo de Personalização
1. Envio de desenho
Envie-nos seus arquivos 2D ou 3D, como STP, STEP, DXF ou PDF, juntamente com detalhes da rosca, quantidade de cavidades, informações sobre resina e vida útil esperada do molde, quando disponível.
Respeitamos sua propriedade intelectual. Os NDAs podem ser assinados antes do envio do desenho para manter seu projeto totalmente confidencial.
2. Revisão do DFM
Revisamos a geometria da rosca, o método de desmoldagem, as áreas críticas de ajuste, a seleção do aço e os pontos de risco de usinagem com base no projeto do molde e na meta de produção.
3. Usinagem de Precisão
O núcleo é produzido usando uma rota de processo selecionada para precisão da rosca, estabilidade de liberação e durabilidade a longo prazo. Dependendo da geometria, isso pode incluir CNC de alta velocidade, EDM, retificação e acabamento fino.
4. Verificação
As dimensões críticas são verificadas de acordo com o desenho e a função. Dependendo do projeto, isso pode incluir dimensões relacionadas à rosca, desvio, concentricidade, verificações de assentamento e medidas principais reportáveis.
5. Entrega segura
As peças acabadas são embaladas para envio seguro de exportação e manuseio controlado na chegada.
Aplicações Típicas
Fechamentos de bebidas
Usado para tampas de água, tampas CSD, tampas esportivas e outros fechos roscados onde a vedação e a consistência do torque são importantes.
Embalagens Cosméticas
Adequado para tampas cosméticas com rosca, tampas de frascos e sistemas de fechamento onde o toque, a aparência e a qualidade de liberação da rosca devem permanecer estáveis.
Peças plásticas médicas e técnicas
Usado em peças moldadas roscadas onde o ajuste, a confiabilidade da desmoldagem e a consistência da substituição são essenciais.
Programas de embalagens de alto volume
Uma solução perfeita para moldes que funcionam continuamente e exigem desempenho de núcleo rosqueado de longa duração com intervalos de manutenção previsíveis.
Para projetos mais amplos com múltiplas cavidades, leia como estabilizamos componentes de moldes de precisão para moldes com múltiplas cavidades.
Informações sobre solicitação de cotação
Obrigatório
- Desenho 2D ou modelo 3D
- Especificação da rosca ou peça de amostra
- Quantidade de cavidade
- Material ou dureza alvo
Útil para revisão mais rápida
- Informações sobre resina moldada
- Vida útil esperada do molde
- Detalhes do método de desmoldagem
- Prazo de entrega alvo
- Se o relatório de inspeção é necessário
Quanto mais completas as informações, mais rápido poderemos revisar os pontos de risco relacionados às roscas e recomendar um aço e uma rota de usinagem adequados.
Precisa de uma revisão mais rápida?
Envie-nos seu desenho, detalhes da rosca e requisitos de aplicação. Analisaremos a geometria, os pontos de risco de desmoldagem e a rota de usinagem mais adequada.
Perguntas frequentes
Qual é a diferença entre um núcleo rosqueado e um núcleo desenroscável?
Um núcleo roscado forma a geometria da rosca da peça moldada. Um núcleo de desaparafusamento é usado quando a rosca deve ser liberada através de uma ação rotacional ou de desaparafusamento controlada durante a desmoldagem.
Você pode fazer isso estritamente de acordo com nosso desenho?
Sim. Este é um componente de ferramenta personalizado. Fabricamos de acordo com seu desenho, especificação de rosca, projeto de molde e necessidade de serviço.
Você pode oferecer suporte a futuros núcleos de substituição?
Sim. A consistência da reposição é um dos principais motivos pelos quais os clientes escolhem esse tipo de produto. Controlamos a lógica de dados para que os núcleos futuros possam corresponder ao mestre original aprovado o mais próximo possível.
O que ajuda a qualidade da rosca a permanecer estável durante longos períodos?
A qualidade estável da rosca depende do aço certo, tratamento térmico adequado, usinagem controlada, boa integridade superficial e forte desvio e controle de concentricidade.
Isso pode ser usado para moldes de alto ciclo?
Sim. Esses núcleos destinam-se a aplicações de alto volume. A vida útil do ciclo final depende do projeto do molde, da abrasividade da resina, da lubrificação, da manutenção e das condições operacionais.
