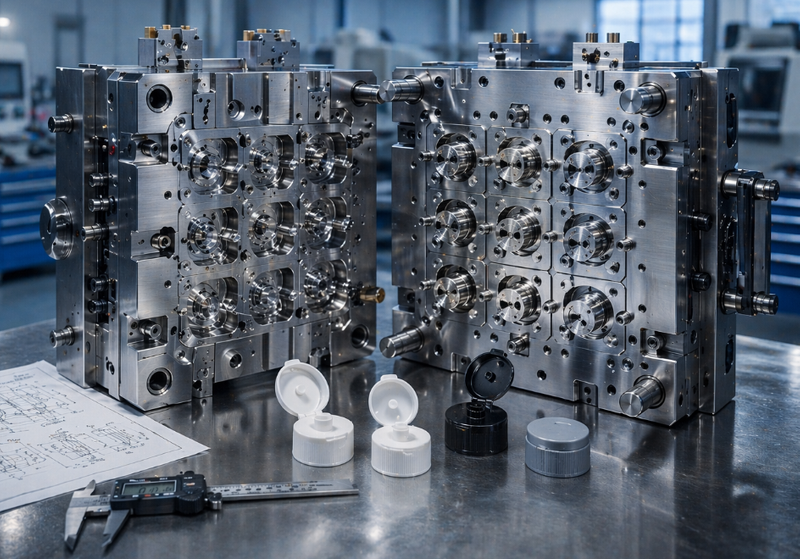

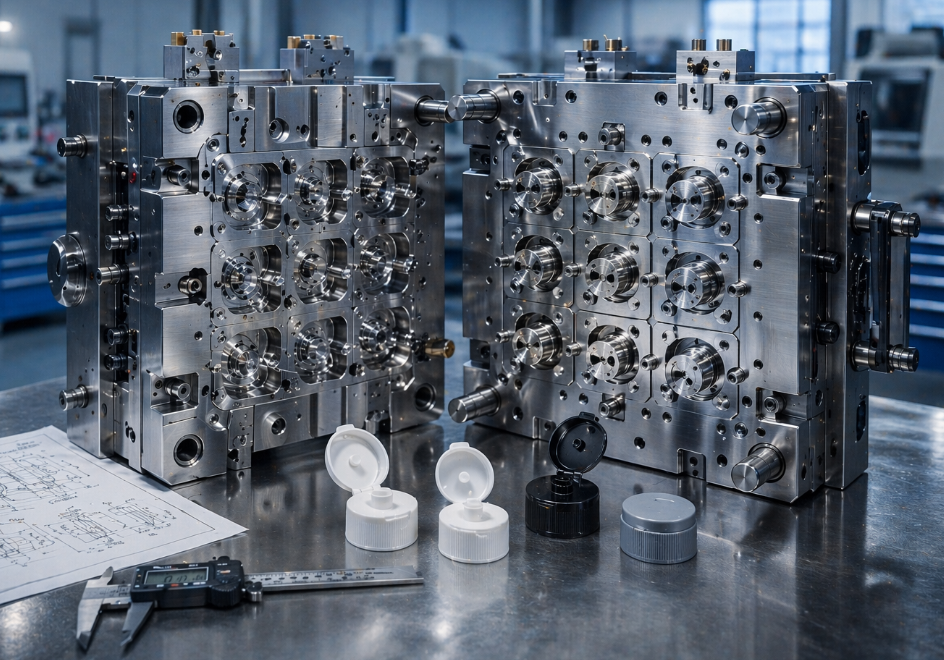

Um molde de tampa flip-top raramente é julgado pela aparência em um desenho. A maioria dos problemas aparece mais tarde, depois que a ferramenta é construída e as peças começam a funcionar em velocidade de produção. A tampa pode abrir e fechar, mas a dobradiça parece inconsistente. A tampa pode vedar, mas uma cavidade começa a piscar mais cedo que as outras. A peça pode soltar-se, mas o tempo de ciclo é mais longo do que o esperado ou a manutenção torna-se mais frequente do que o planeado.
É por isso que este tipo de projeto não deve ser avaliado apenas pela contagem de cavidades ou preço do molde. O que mais importa é se a ferramenta está sendo desenvolvida por um fabricante de moldes personalizados que entende os riscos reais de produção por trás das tampas flip-top.
Numa tampa flip-top, a dobradiça não é apenas um pequeno detalhe de design. Em muitos casos, é o primeiro recurso que informa se o molde está realmente pronto para produção.
Uma dobradiça que parece correta em CAD ainda pode se tornar um problema após a moldagem. Se a área da dobradiça não for formada de forma consistente, a tampa pode embranquecer muito cedo, parecer muito rígida, muito frouxa ou falhar após repetidas aberturas e fechamentos. É aqui que pequenas diferenças no ajuste de fechamento, estabilidade do aço, qualidade de acabamento e equilíbrio da cavidade começam a aparecer.
Por esse motivo, as áreas relacionadas às dobradiças precisam de mais atenção do que os compradores às vezes esperam. Não se trata apenas de usinar a forma. É também sobre como a ferramenta se comporta após o tratamento térmico, como a área de moldagem é acabada e se o desempenho permanece estável em aplicações reais de moldagem por injeção de embalagens..
Na fase inicial de cotação, as pessoas costumam fazer uma pergunta simples: a peça pode ser desmoldada?
Isso é apenas o começo. A melhor questão é se a peça pode ser desmoldada suavemente, repetidamente e sem criar trabalho extra posteriormente. Um molde que funciona tecnicamente, mas precisa de ajustes constantes, não é uma ferramenta de produção forte. Um molde que funciona apenas sob condições de processo restritas também cria pressão para a fábrica de moldagem.
Na prática, a versão estável depende de várias coisas trabalhando juntas:
Se um deles estiver fraco, o problema pode não aparecer nas primeiras fotos. Geralmente aparece depois que o molde entra em produção regular.

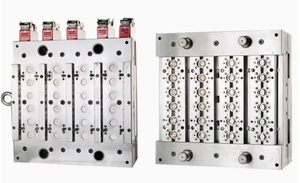

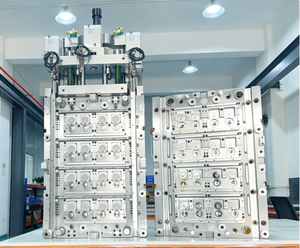

Um molde de amostra de cavidade única pode esconder muitos problemas. Um molde de produção de 8 ou 16 cavidades não pode.
Quando a contagem de cavidades aumenta, mesmo uma pequena diferença na usinagem ou no ajuste pode começar a afetar o comportamento da peça de cavidade para cavidade. Uma tampa pode fechar corretamente. Outro pode parecer um pouco diferente. Uma cavidade pode ventilar bem, enquanto outra começa a reter ar. Essas diferenças costumam ser pequenas no início, mas aumentam rapidamente na produção de embalagens.

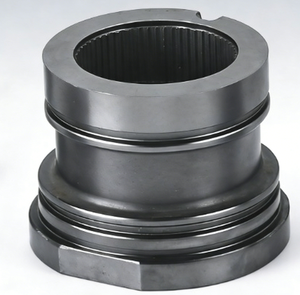

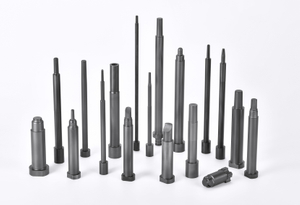

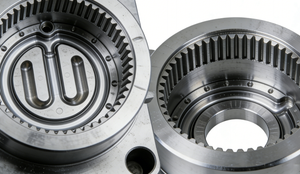

É também por isso que os compradores muitas vezes prestam mais atenção às peças de reposição, insertos e suporte de manutenção de longo prazo, especialmente quando o projeto exigirá componentes de molde confiáveis ao longo do tempo.
Quando as pessoas falam sobre moldes para embalagens, muitas vezes pensam primeiro nas dimensões. Mas as condições da superfície são igualmente importantes.
Para tampas flip-top, o nível de polimento, a transição de textura e a qualidade da superfície de fechamento influenciam como a tampa é liberada, como a tampa fecha e quão estável o molde permanece ao longo do tempo. Em alguns projetos, uma superfície muito agressiva cria arrasto. Em outros, o acabamento insuficiente pode parecer aceitável nas primeiras amostras, mas leva ao desgaste ou à instabilidade posteriormente.
É por isso que o acabamento não deve ser tratado como uma etapa cosmética acrescentada no final. Faz parte da função do molde. Dependendo do projeto, isso pode envolver polimento, gravação de textura, controle de tratamento térmico ou tratamento de superfície adicional onde a resistência ao desgaste se torna importante.
Se o projeto da tampa incluir recursos especiais de liberação interna ou movimento não padronizado, soluções de núcleo dobráveis relacionadas também poderão precisar ser consideradas durante a revisão do ferramental.
Muitas decisões de sourcing ainda giram em torno de três questões simples:
Essas questões são importantes, mas não são suficientes. Para moldes de tampa flip-top, a discussão mais útil acontece antes do corte do aço:
Um fornecedor que consegue discutir esses pontos com clareza geralmente é mais valioso do que aquele que promete apenas um curto prazo de entrega.
Em SENLAN, tratamos um molde de tampa flip-top como uma ferramenta de produção, não apenas como um trabalho de usinagem. O trabalho começa antes da fabricação. A estrutura da tampa é revisada, os riscos relacionados às dobradiças são verificados, prováveis problemas de fechamento e liberação são considerados e a rota de usinagem é adaptada aos requisitos reais da ferramenta.
Para alguns projetos, o desafio é a consistência dimensional entre cavidades. Para outros, é o desempenho da dobradiça, a ventilação, a frequência de manutenção ou a estabilidade do encaixe após o tratamento térmico. A abordagem correta depende da tampa em si e não de um modelo fixo. Nossas vantagens técnicas mais amplas vêm da adequação das decisões do processo aos pontos de risco reais no molde, em vez de tratar todas as ferramentas de fechamento da mesma maneira.
Uma cotação útil geralmente começa com mais do que um desenho básico. Se um comprador deseja um feedback melhor no estágio inicial, será útil enviar informações como tipo de resina, alvo de cavidade, expectativas de dobradiça, requisitos de superfície, informações da máquina e metas de produção.
Esses detalhes ajudam o fornecedor a julgar o que realmente importa no projeto em vez de cotar apenas formato e tamanho. Na prática, isso geralmente economiza tempo durante a confirmação do projeto, revisão da usinagem e planejamento de teste do molde. Para compradores que precisam de uma visão mais ampla do planejamento de projetos personalizados, nossa página de soluções de ferramentas e moldes fornece um ponto de partida útil.
Em muitos projetos de embalagens, as pessoas tratam a moldagem experimental como o ponto de verificação final. Na realidade, deveria ser planejado muito antes.
Uma primeira tentativa significativa deverá ajudar a responder questões práticas: a articulação está se formando conforme o esperado? As áreas de fechamento são estáveis? A peça é liberada suavemente? O comportamento da cavidade é consistente? Existem sinais de desequilíbrio, arrasto, flash ou risco de desgaste local?
Quando o ensaio é planejado em torno dessas questões, torna-se muito mais do que uma etapa de obtenção de amostras. Torna-se parte da revisão de engenharia.
Se sua equipe de compras ou engenharia precisar de material de referência de apoio durante a avaliação do fornecedor, você também pode consultar nossa seção de download para obter a documentação disponível.
Um molde de tampa flip-top é fácil de subestimar. No papel, pode parecer mais um fechamento de embalagem. Na produção, mostra rapidamente se a engenharia foi superficial ou sólida.
Quanto mais cedo os pontos de risco reais forem discutidos, melhor será o desempenho do molde posteriormente. Antes de o aço ser finalizado, vale a pena revisar a área da dobradiça, o projeto de fechamento, a consistência da cavidade, os requisitos de acabamento e o objetivo do teste. Essa conversa muitas vezes faz a diferença entre um molde que simplesmente funciona e um que está genuinamente pronto para produção.
