Pinos de núcleo de molde de ponta de pipeta personalizados para moldes médicos de múltiplas cavidades

Os pinos do núcleo do molde da ponta da pipeta são componentes pequenos, mas controlam alguns dos riscos mais importantes na moldagem por injeção médica de alto volume.

Em um molde de ponta de pipeta, o pino central ajuda a formar o perfil interno de cada ponta. Se o pino estiver desalinhado, desgastado, difícil de soltar ou inconsistente de uma cavidade para outra, a peça moldada pode apresentar variação na espessura da parede, rebarbas, aderência, deformação, ajuste instável ou defeitos repetidos específicos da cavidade.

Para fabricantes de moldes médicos e empresas de moldagem por injeção que adquirem pinos de núcleo personalizados da China, a questão principal não é apenas se o fornecedor pode usinar um pino de metal fino. A melhor questão é se o fornecedor pode entender o que o pino controla dentro do molde, inspecioná-lo em relação aos requisitos funcionais e apoiar a consistência da substituição durante a produção a longo prazo.

Resposta rápida: Pinos de núcleo de molde de ponta de pipeta personalizados e confiáveis ​​exigem concentricidade controlada, acabamento superficial adequado, rigidez suficiente, inspeção documentada e uma estratégia de substituição que preserva o comportamento da cavidade. As alterações no processo podem reduzir os sintomas temporariamente, mas não corrigem um pino central que não se forma mais ou libera a peça de forma consistente.

Por que os pinos centrais da ponta da pipeta são importantes na moldagem médica

A ponta de uma pipeta parece simples, mas sua função depende de geometria interna consistente, distribuição estável na parede, liberação limpa e ajuste confiável com a interface de acoplamento pretendida.

O pino central está diretamente relacionado a esses resultados. Não é apenas uma peça de aço delgada. É um componente de molde de ajuste crítico que deve trabalhar em conjunto com a cavidade, áreas de fechamento, ventilação, ejeção, resfriamento e processo de moldagem.

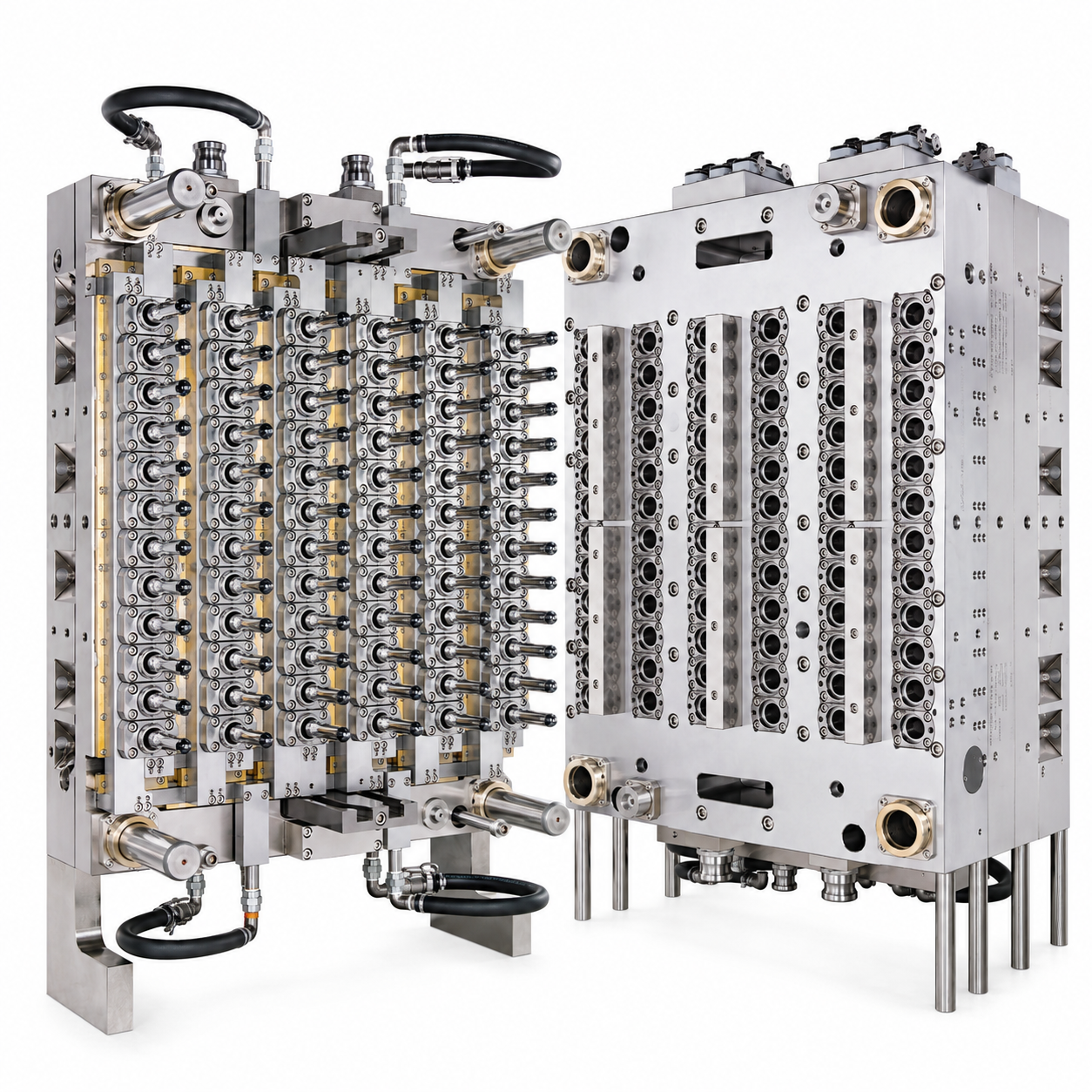

Para moldes médicos multicavidades, a exigência torna-se mais exigente porque cada cavidade deve formar uma ponta que se comporte como as outras. Uma pequena diferença entre pinos repetida em 16, 32, 64 ou mais cavidades pode se tornar um problema de qualidade de grande volume.

Para projetos mais amplos de ferramentas médicas e de alta cavidade, os compradores devem avaliar os componentes do molde de precisão de acordo com as características moldadas que controlam, e não apenas pelo nome do componente no desenho.

Principais vantagens para compradores de moldes médicos

• Os pinos centrais influenciam diretamente a geometria interna da ponta, a distribuição da parede, o comportamento de liberação e o ajuste da montagem.
• Em moldes médicos com múltiplas cavidades, pequenas diferenças entre pinos podem se tornar variações repetidas de produção.
• O flash ou o travamento próximo a um pino devem ser investigados através das condições de alinhamento, desligamento, liberação e ventilação, e não apenas das configurações do processo.
• Os pinos centrais de substituição devem ser controlados por referências, registros de inspeção e requisitos funcionais, e não apenas pelo diâmetro.
• Para compradores estrangeiros, as evidências de inspeção e a consistência da substituição são tão importantes quanto a precisão da usinagem.

O que são pinos do núcleo do molde da ponta da pipeta?

Um pino central do molde da ponta de pipeta é um componente de precisão usado para formar a geometria interna de uma ponta de pipeta moldada. Dependendo do projeto, isso pode influenciar o diâmetro interno, a conicidade, o furo da ponta, a espessura da parede, o ajuste, o comportamento de liberação e a consistência cavidade a cavidade.

Em um molde de produção, um pino central deve ser revisado como parte de um sistema de moldagem completo. Seu desempenho depende de:

• geometria do pino
• alinhamento da cavidade
• condição de fechamento
• acabamento superficial
• material e tratamento térmico
• rigidez e suporte
• ventilação próximo ao recurso formado
• método de inspeção
• controle da peça de reposição

Se o pino central se mover fora da tolerância ou se soltar mal, a ponta moldada da pipeta poderá mudar com ele.

Problemas comuns causados ​​por pinos instáveis ​​do núcleo da ponta da pipeta

A qualidade do pino central deve ser avaliada através dos riscos do produto moldado que controla. As dimensões exatas críticas para a qualidade dependem do design da ponta da pipeta, da resina, da estrutura do molde e dos requisitos de validação, mas as questões de engenharia são consistentes.

O pino central deve, portanto, ser revisado como parte de um sistema: a geometria do pino, o alinhamento da cavidade, a condição de liberação, a janela do processo e o método de medição afetam o desempenho final da produção.

Por que a concentricidade do pino central é importante em moldes médicos multicavidades

Num consumível médico moldado fino, a geometria interna e a geometria externa devem permanecer corretamente relacionadas. Se um pino central estiver deslocado, dobrado, mal suportado ou diferente das cavidades adjacentes, a ponta resultante pode apresentar distribuição desigual na parede ou variação em uma área crítica de ajuste.

Para um protótipo de cavidade única, um problema dimensional isolado pode ser corrigido durante o desenvolvimento. Para um molde médico com múltiplas cavidades, as diferenças entre os pinos centrais podem criar um padrão repetitivo: determinados números de cavidades falham na inspeção com mais frequência, liberam-se de maneira diferente, mostram defeitos mais visíveis ou criam um ajuste instável.

É por isso que a inspeção não deve parar no diâmetro nominal do pino. Dependendo do desenho e da função, os compradores podem precisar definir:

• requisitos de diâmetro e perfil cônico
• requisitos de concentricidade, desvio ou relação de referência
• características de comprimento e transição críticos
• acabamento superficial em áreas sensíveis à liberação
• identificação da cavidade para pinos repetidos
• registros de inspeção para pinos originais e de reposição

Para ferramentas com alta cavidade, a precisão do ajuste e a consistência entre cavidades fazem parte do desempenho da produção, e não apenas da documentação de inspeção.

Variação de flash, aderência e espessura da parede: causas do ferramental

O flash é frequentemente tratado como excesso de material que pode ser removido posteriormente. Na moldagem médica, essa abordagem pode esconder uma questão mais importante: por que o polímero escapou para essa lacuna?

A rebarba pode se formar em uma linha de partição, ao redor de uma interface de inserção, perto de aberturas de ventilação ou em outras pequenas lacunas onde o material fundido entra sob pressão. Se o defeito aparecer repetidamente em uma cavidade ou próximo ao local de um pino, a investigação deve começar com as condições locais da ferramenta, em vez de alterações repetidas em um processo que de outra forma seria estável.

As verificações relevantes incluem:

• encaixe do pino do núcleo e
• alinhamento da cavidade ao pino
• danos, desgaste ou resíduos nas superfícies de vedação
• condição de ventilação próxima ao recurso afetado
• injeção e pressão de retenção em relação à condição do molde
• se o defeito apareceu após a manutenção ou substituição do componente

O corte manual pode tornar utilizável um pequeno lote, mas não prova que o molde seja estável. Em um programa de moldagem médica, flashes recorrentes devem ser tratados como informações sobre ferramentas ou controle de processo.

O desempenho da liberação depende da condição da superfície e do design do pino

Um pino central que forma a geometria correta ainda precisa liberar a peça moldada de maneira confiável. Peças médicas finas podem aderir firmemente à medida que esfriam, e a produção de alta cavidade deixa pouco espaço para aderências, rasgos ou intervenções manuais repetidas.

Quando as pontas das pipetas se arrastam ou prendem durante a ejeção, as equipes devem analisar se o problema é causado pelo design do produto, pelas condições de processamento, pelo estado da superfície, pela geometria do pino ou pelo alinhamento.

Perguntas típicas de engenharia incluem:

• A inclinação ou conicidade especificada é adequada para liberação?
• A superfície de liberação é polida ou acabada adequadamente para a resina e função?
• O desgaste alterou a superfície ou dimensão local?
• A peça está sendo puxada de maneira desigual durante a ejeção?
• As cavidades afetadas estão ligadas a pinos ou insertos específicos?

Melhorar a liberação não é simplesmente uma questão de tornar a superfície mais lisa. O acabamento superficial deve permanecer compatível com os requisitos dimensionais, o desempenho da conformação e o plano de manutenção pretendido.

Requisitos de usinagem e inspeção para pinos de núcleo de moldes médicos

A rota de fabricação correta depende da geometria do pino central, do tipo de aço, da dureza, do acabamento e dos requisitos de inspeção. Componentes delgados ou com detalhes críticos exigem um plano de processo que controle tanto a forma quanto as relações funcionais.

A fabricação e revisão do pino central podem incluir:

• Torneamento ou fresamento CNC para geometria estabelecida e dados de referência
• Retificação de precisão para diâmetro, acabamento, circularidade ou recursos relacionados ao ajuste
• EDM ou eletroerosão a fio para aço condutivo endurecido ou recursos de precisão difíceis
• Inspeção dimensional em relação a desenhos controlados
• Comparação de pinos repetidos para consistência de múltiplas cavidades
• Planejamento de identificação e inspeção para componentes de substituição

Para os compradores, apenas o nome da máquina não é suficiente. O processo selecionado deve produzir e verificar de forma confiável as características que influenciam a peça moldada. Os compradores que avaliam ferramentas de injeção médica também podem revisar o suporte da SENLAN de ferramentas de moldagem por injeção de plástico ao considerar o sistema de molde completo.

Os compradores de evidências de engenharia devem verificar antes de solicitar pinos centrais

Para compradores estrangeiros, as evidências de engenharia são mais úteis do que as afirmações verbais. Antes de solicitar pinos de núcleo de molde de ponta de pipeta personalizados, os compradores devem confirmar como o fornecedor controla a usinagem, inspeção e consistência de substituição.

Os recursos de usinagem de precisão e inspeção ZEISS CMM da SENLAN ajudam a oferecer suporte ao controle mensurável de componentes de moldes médicos de ajuste crítico.

Pinos centrais de reposição para manutenção do molde da ponta da pipeta

Um molde médico pode permanecer em serviço por longos períodos de produção e componentes críticos ao desgaste podem eventualmente exigir substituição. Um pino sobressalente só é útil quando pode restaurar a produção sem introduzir novas variações.

Por esta razão, o planejamento da substituição deve começar antes que um pino falhe. Um pacote de controle prático pode incluir:

• Desenho 2D controlado por revisão e modelo 3D
• definido Dimensões e dados de referência CTQ
• requisitos de material e tratamento térmico
• requisitos de acabamento de superfície para regiões relacionadas à liberação
• método de inspeção e expectativas de relatório
• identificação de cavidade ou posição quando aplicável
• lógica de aceitação para as primeiras amostras após a substituição

Essa abordagem oferece suporte ao controle de mudanças. Ele não substitui as responsabilidades de validação do proprietário do molde, mas fornece evidências mais claras para avaliar se um pino macho substituído preservou o comportamento pretendido da ferramenta.

O que incluir em uma solicitação de cotação para pinos de núcleo de ponta de pipeta personalizados

Uma solicitação que diz apenas “citar pins principais” deixa as principais decisões técnicas obscuras. Para uma cotação significativa e uma revisão da capacidade de fabricação, os compradores devem incluir informações que conectem o componente aos requisitos da peça moldada.

• modelo 3D e desenho 2D dimensionado
• aplicação da peça e informações de resina quando relevante
• contagem de cavidades do molde e requisitos específicos de posição
• ajuste crítico, furo, conicidade ou dimensões relacionadas à parede controladas pelo pino
• tolerância especificada, acabamento de superfície, material e dureza
• observados problema se substituir um pino existente: rebarbas, aderência, flexão, desgaste ou desvio dimensional
• se as peças de reposição devem ser intercambiáveis sem ajuste manual
• necessário relatório dimensional ou informações de rastreabilidade

Uma solicitação de cotação precisa permite que o fornecedor discuta a rota de usinagem e inspeção em termos de risco do produto, em vez de fornecer um preço genérico para uma peça que pode não resolver o problema de produção.

Fornecimento de pinos de núcleo de molde de ponta de pipeta da China

Para fabricantes de moldes médicos e empresas de moldagem por injeção na Europa, América do Norte, América do Sul, Sudeste Asiático e Oriente Médio, adquirir pinos de núcleo de molde de ponta de pipeta de reposição da China exige mais do que comparar preços unitários.

Os compradores precisam verificar o controle do desenho, a inspeção de concentricidade e desvio, a identificação da cavidade, os requisitos de acabamento superficial e se um pino de substituição pode manter o comportamento estável da cavidade após a instalação.

Para compradores internacionais, a questão de compra útil não é simplesmente onde um componente é fabricado. É se o fabricante pode compreender a função de moldagem, seguir desenhos controlados, fornecer evidências de inspeção e apoiar componentes de substituição consistentes.

Foco do comprador regional para pinos de núcleo de molde de ponta de pipeta

Para compradores europeus de moldes médicos

Os compradores europeus concentram-se frequentemente em desenhos controlados, relatórios dimensionais, características CTQ, rastreabilidade de materiais, provas de inspecção e consistência de substituição. Para pinos de núcleo de ponta de pipeta, a concentricidade, o acabamento superficial e a identificação da cavidade devem ser revisados ​​antes de solicitar peças de reposição.

Para moldadores de injeção médica na América do Norte

Os moldadores norte-americanos geralmente se preocupam com o tempo de atividade, peças sobressalentes repetíveis, consistência cavidade a cavidade e suporte de validação. Um pino central de substituição deve restaurar o comportamento pretendido da cavidade sem ajuste inesperado na bancada ou correção repetida da amostra.

Para operações de moldagem médica de alta cavidade no Sudeste Asiático

As operações de moldagem do Sudeste Asiático geralmente utilizam moldes de consumíveis médicos de alta cavidade para longas campanhas de produção. A consistência pino a pino, o controle de desgaste, o desempenho de liberação e o planejamento de substituição são importantes para reduzir o tempo de inatividade e os defeitos específicos da cavidade.

Para projetos de consumíveis médicos na América do Sul e no Oriente Médio

Os compradores na América do Sul e no Oriente Médio podem precisar de componentes de moldes de reposição confiáveis ​​para moldes médicos existentes, especialmente quando a capacidade de reparo local é limitada. Desenhos controlados, relatórios de inspeção e dados claros de RFQ ajudam a reduzir o risco ao adquirir pinos de núcleo de precisão internacionalmente.

Para obter mais informações sobre o contexto do setor, os compradores podem revisar o suporte de aplicação de SENLAN para produtos médicos, bonés, cosméticos e embalagens.

Como SENLAN apoia projetos de componentes de moldes médicos

A SENLAN fabrica componentes de moldes de precisão personalizados para moldes médicos multicavidades, moldes de pontas de pipetas e outras aplicações exigentes de moldagem por injeção.

Nosso suporte a componentes pode incluir:

• ponta da pipeta pinos do núcleo do
• molde médico pinos do núcleo do molde
• inserções da cavidade
• núcleos do molde luvas
• controles
• deslizantes e elevadores
• substituição precisão componentes do molde

Para recursos críticos, a conversa técnica correta começa com o risco de falha:

• Qual geometria interna o pino controla?
• Que variação é inaceitável?
• Como o pino deve ser inspecionado?
• Quais cavidades apresentam problemas repetidos?
• O que deve acontecer quando o pino for substituído durante a produção?

Se você estiver comparando fornecedores ou analisando riscos futuros de ferramentas, também poderá ler os artigos de engenharia de SENLAN sobre moldagem por injeção e componentes de moldes de precisão.

Perguntas frequentes

O que um pino central controla em um molde de ponta de pipeta?

Um pino central ajuda a formar a geometria interna da ponta da pipeta. Seu alinhamento, diâmetro, perfil e condição da superfície podem influenciar a distribuição da parede, o ajuste da ponta, o comportamento de liberação e a repetibilidade entre cavidades.

Um pino central desgastado pode causar rebentamento em uma peça médica moldada?

Sim. A rebarbação pode ocorrer quando o material entra em uma folga criada por desgaste, danos, desalinhamento, problemas de ajuste ou condições locais da ferramenta perto de um pino ou interface da pastilha. A causa deve ser investigada antes de confiar em cortes ou alterações no processo.

Por que a concentricidade é importante para os pinos do núcleo do molde da ponta da pipeta?

A concentricidade ajuda a preservar a relação pretendida entre a geometria interna e externa da ponta. Em um molde com múltiplas cavidades, a concentricidade inconsistente pode contribuir para a variação da espessura da parede e para o desempenho desigual entre as cavidades.

Os pinos centrais de substituição devem ser inspecionados individualmente?

Os pinos de substituição devem ser verificados em relação ao desenho e às características que afetam o funcionamento do produto. Para projetos médicos ou de múltiplas cavidades, os registros de inspeção e a identificação de componentes de reposição melhoram as decisões de manutenção e controle de alterações.

O que devo enviar para solicitar pinos do núcleo do molde da ponta da pipeta?

Forneça o modelo 3D, desenho 2D, requisitos de material e dureza, acabamento superficial, contagem de cavidades, dimensões críticas, requisitos de inspeção e qualquer evidência de problemas atuais de produção, como flash, aderência ou desvio dimensional.

Os pinos centrais de substituição podem ser intercambiáveis ​​sem ajuste manual?

A intercambialidade deve ser projetada e verificada, e não assumida. Depende de referências controladas, relações de ajuste, tolerâncias, requisitos de superfície, registros de inspeção e a condição dos componentes correspondentes do molde.

Envie-nos os desenhos dos pinos do núcleo do molde da ponta da pipeta para revisão técnica

Se você estiver substituindo pinos instáveis ​​do núcleo do molde da ponta da pipeta ou desenvolvendo um novo molde médico com múltiplas cavidades, prepare seus desenhos 2D, arquivos 3D, contagem de cavidades, dimensões CTQ, requisitos de material, requisitos de acabamento de superfície, expectativas de inspeção e fotos de defeitos.

SENLAN pode revisar a rota de usinagem, os requisitos de inspeção e a consistência da substituição antes da cotação.
