Projeto de molde de dobradiça viva para moldes de tampa flip-top de alta cavidade
Resposta rápida: A durabilidade da dobradiça viva em moldes de tampa flip-top de alta cavidade não é determinada apenas pelo material PP. Depende da geometria da dobradiça, do equilíbrio da cavidade, da localização do canal, do projeto de resfriamento, da estratégia de ventilação, da precisão da pastilha e da estabilidade geral do ferramental.
Na produção de cavidades altas, a falha da dobradiça raramente é causada por um único fator. Geralmente é o resultado de múltiplas pequenas variações nas cavidades que se acumulam durante a produção em massa.
É por isso que o desempenho da dobradiça deve ser avaliado durante a fase DFM , e não apenas após os testes do molde.
Soluções relacionadas: moldes de tampas , moldes de tampas flip-top , inserções de cavidades , pinos centrais
Por que a vida útil da dobradiça é decidida antes da fabricação do molde
Insight principal: Muitas falhas de dobradiça já são “projetadas” durante o DFM, antes do início do corte do aço.
Quando uma tampa flip-top racha após o uso repetido, muitas vezes o material é o primeiro a ser responsabilizado. Embora o grau PP seja importante, o design da ferramenta define se a dobradiça pode sobreviver à produção a longo prazo.
Os fatores críticos do DFM incluem:
- Controle da espessura da dobradiça e do raio de transição
- Caminho do fluxo de material através da área da dobradiça
- Localização da porta e distância entre a porta e a dobradiça
- Equilíbrio do corredor entre as cavidades
- Layout de resfriamento ao redor do corpo da tampa e da dobradiça
- Ventilação perto de seções de parede fina
- Precisão e repetibilidade da inserção
Conclusões rápidas
- A durabilidade da dobradiça depende do design do material e da ferramenta
- Moldes de alta cavidade exigem consistência de cavidade a cavidade
- O desequilíbrio de resfriamento reduz a vida útil da fadiga da dobradiça
- A posição da porta afeta a orientação molecular
- A ventilação afeta diretamente a estabilidade de enchimento de seção fina
- O PP reciclado aumenta a sensibilidade do processo
A estrutura HINGE para design de molde flip-top
| Fator | Significado | Foco no comprador |
|---|---|---|
| H | Controle de geometria da dobradiça | A espessura da dobradiça é consistente em todas as cavidades? |
| I | Balanço de injeção | Cada cavidade é preenchida uniformemente? |
| N | Projeto de fluxo neutro | A posição do portão está otimizada para proteção das dobradiças? |
| G | Resfriamento e ventilação | O equilíbrio térmico é estável perto da dobradiça? |
| E | Estabilidade de resistência | O molde pode manter o desempenho na produção a longo prazo? |
Modos de falha comuns em dobradiças vivas
| Sintoma | Causa provável | Verificação de ferramentas |
|---|---|---|
| Branqueamento de dobradiça | Desequilíbrio de fluxo/concentração de estresse | Design de portão, equilíbrio de cavidade |
| Rachadura | Geometria nítida ou seção de dobradiça fraca | Raio da dobradiça, precisão da inserção |
| Flexibilidade desigual | Inconsistência de cavidade | Repetibilidade de resfriamento/inserção |
| Flash perto da dobradiça | Desgaste da linha de ventilação ou de separação | Profundidade de ventilação/desgaste do molde |
Considerações sobre moldes de alta cavidade
À medida que a contagem de cavidades aumenta, a consistência torna-se mais crítica do que a produção.
- O equilíbrio da cavidade deve ser controlado em todas as cavidades
- O projeto de resfriamento deve garantir o encolhimento uniforme
- A estratégia do portão deve evitar a concentração de tensão nas dobradiças
- O projeto de ventilação deve suportar o preenchimento de paredes finas
- A intercambialidade do inserto é crítica para a manutenção
Impacto de embalagens de PP reciclado e monomaterial
As embalagens monomateriais e o PP reciclado introduzem mais variações no comportamento de fluxo, encolhimento e recuperação de dobradiças.
O ferramental deve compensar através de estável:
- Equilíbrio do portão
- Consistência de resfriamento
- Estabilidade da ventilação
- Controle da geometria da
Lista de verificação do comprador antes de solicitar moldes flip-top
- dobradiça Consistência da espessura da dobradiça entre cavidades
- Revisão da posição do portão para proteção da dobradiça
- Equilíbrio do layout de resfriamento
- Ventilação perto da área da dobradiça
- Projeto de intercambialidade do inserto
- Capacidade de inspeção CMM
- Plano de validação de longo prazo
Trabalhe com SENLAN

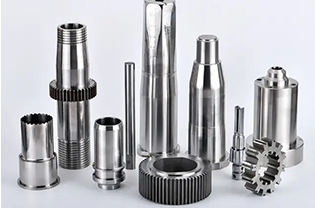

SENLAN fornece moldes de injeção personalizados e componentes de moldes de precisão para aplicações de embalagens.
Apoiamos:
Se você estiver desenvolvendo uma nova tampa flip-top ou enfrentando problemas de durabilidade das dobradiças, envie seus desenhos e requisitos de produção para revisão do DFM.
