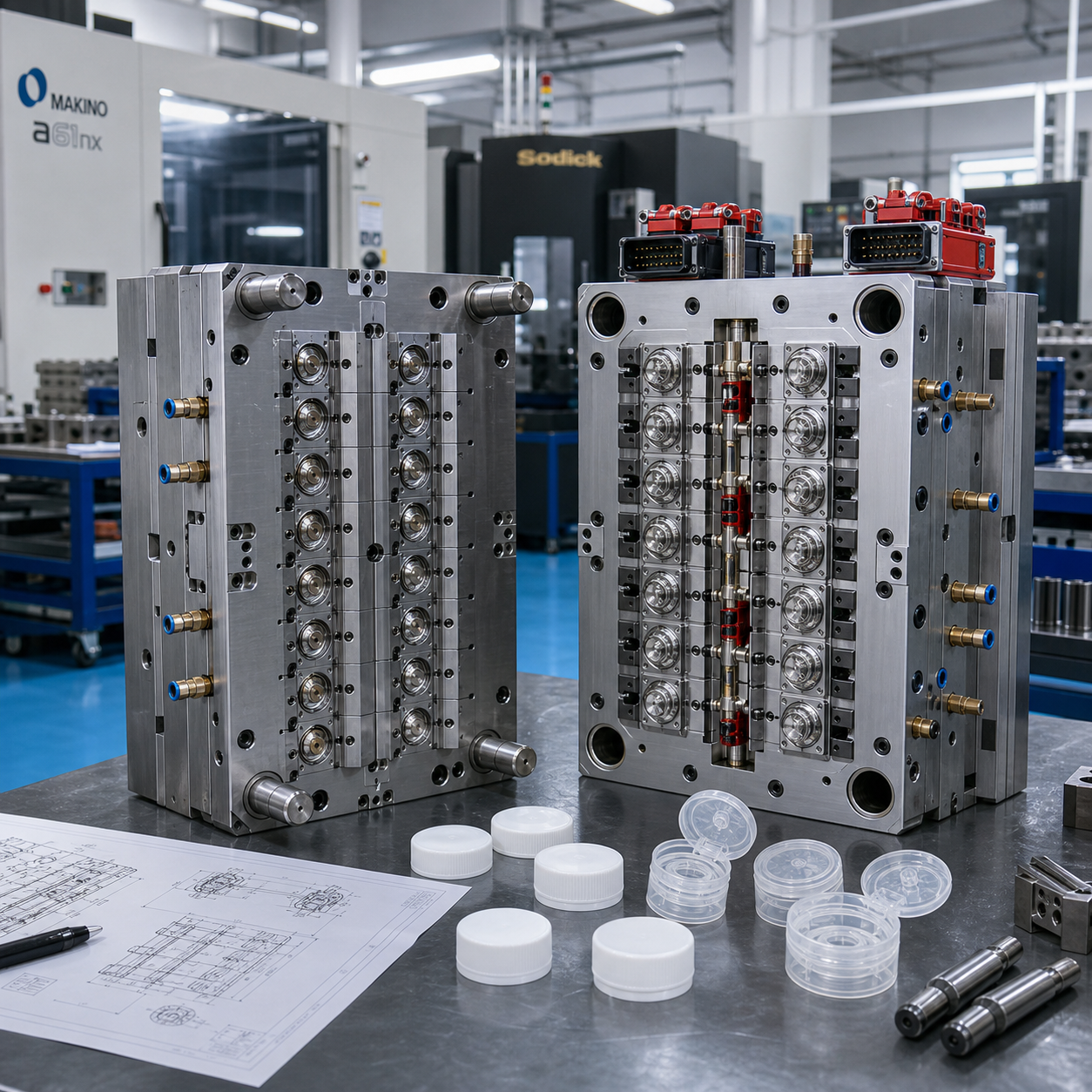

O design do molde de dobradiça viva afeta diretamente a durabilidade, flexibilidade e estabilidade a longo prazo dos moldes de tampa flip-top de alta cavidade . Para tampas flip-top PP, o desempenho da dobradiça depende da geometria da dobradiça, localização da porta, equilíbrio da cavidade, projeto de resfriamento, estratégia de ventilação, precisão da pastilha e estabilidade da ferramenta.
Na produção de cavidades altas, a falha da dobradiça viva raramente é causada apenas pelo material. O branqueamento das dobradiças, rachaduras, flexibilidade irregular, flash, disparos curtos ou sensação de fechamento instável geralmente vêm de pequenas variações de ferramentas que se repetem em muitas cavidades durante a produção em massa.
É por isso que os compradores devem revisar o projeto da dobradiça viva durante o DFM, antes do corte do aço, em vez de esperar até que os testes de molde exponham o problema.
Quando uma tampa flip-top racha após repetidas aberturas e fechamentos, muitas vezes o material é o primeiro a ser responsabilizado. A seleção do material PP é importante, especialmente para tampas de PP reciclado e embalagens monomateriais. Mas em um molde flip-top de alta cavidade, o design do ferramental é igualmente importante.
Antes do início da fabricação do molde, a etapa DFM já define diversas condições que influenciam a vida útil da dobradiça:
espessura da dobradiça e raio de transição;
distância portão-dobradiça;
direção do fluxo através da área da dobradiça;
equilíbrio do corredor através das cavidades;
layout de resfriamento ao redor do corpo da tampa e da dobradiça;
ventilação perto de seções de paredes finas;
repetibilidade da inserção do núcleo e da cavidade.
Se essas decisões forem fracas, um molde ainda poderá produzir primeiras amostras aceitáveis. O verdadeiro problema pode aparecer mais tarde, quando o molde funcionar na velocidade de produção e cada pequena variação for repetida milhares ou milhões de vezes.
A tabela a seguir conecta tópicos comuns de design de molde de tampa flip-top com as preocupações do comprador que eles afetam na produção real.
Área de projeto | Principal preocupação do comprador | Área de ferramentas a ser revisada |
|---|---|---|
Projeto de molde de dobradiça viva | Durabilidade e flexibilidade da dobradiça | Geometria da dobradiça, espessura, raio de transição |
Layout de molde de tampa flip-top | Produção estável de alto volume | Layout da cavidade, equilíbrio do corredor, estabilidade do ferramental |
Projeto de resfriamento | Empenamento, encolhimento, tensão de dobradiça | Canais de resfriamento, contato de inserção, equilíbrio térmico |
Projeto de ventilação | Fotos curtas, marcas de queimadura, flash | Localização da ventilação, profundidade da ventilação, condição da linha divisória |
Consistência da cavidade | Sensação de dobradiça repetível em todas as cavidades | Precisão da pastilha, inspeção de cavidade, repetibilidade de substituição |
A estrutura HINGE ajuda os compradores a avaliar se um molde flip-top de alta cavidade pode suportar o desempenho da dobradiça a longo prazo.
Fator | Significado | Ponto de revisão do comprador |
|---|---|---|
H | Geometria da dobradiça e controle de espessura | A espessura da dobradiça é consistente em todas as cavidades? |
I | Equilíbrio de injeção entre cavidades | Cada cavidade é preenchida sob pressão e tempo semelhantes? |
N | Fluxo neutro e estratégia de portão | A localização do portão protege o desempenho da dobradiça? |
G | Resfriamento e ventilação guiados | O resfriamento e a ventilação estão estáveis perto da área das dobradiças? |
E | Validação de resistência e estabilidade de ferramentas | O molde consegue manter o desempenho da dobradiça durante longos ciclos de produção? |
As dobradiças vivas dependem de espessura controlada. Se a dobradiça for muito grossa, a tampa articulada pode parecer rígida. Se for muito fina, a dobradiça pode embranquecer, rachar ou rasgar durante o uso repetido.
Em um molde de protótipo de cavidade única, o ajuste da dobradiça é mais fácil de observar. Em um 48 cavidades, 64 cavidades ou com cavidade superior molde de injeção de tampa flip-top com , o desafio é diferente: cada cavidade deve reproduzir a mesma geometria de dobradiça.
Os compradores devem revisar:
tolerância de espessura de dobradiça;
raio da dobradiça e forma de transição;
posição da linha de partição ao redor da dobradiça;
acesso de polimento;
correspondência entre núcleo e inserto de cavidade;
subsídio seguro de aço para ajuste de dobradiça.
O objetivo não é apenas fazer com que a primeira amostra funcione. O verdadeiro objetivo é repetir o mesmo comportamento da dobradiça em todas as cavidades durante a produção em massa.
A localização da porta em um molde de tampa articulada afeta mais do que o preenchimento. Influencia a direção do fluxo, a orientação molecular, o risco da linha de solda, o equilíbrio de pressão e a tensão ao redor da dobradiça viva.
Uma má localização da comporta pode criar hesitação no fluxo, linhas de solda ou tensão de empacotamento local perto da área da dobradiça. Esses problemas podem não ser óbvios durante o primeiro teste do molde, mas podem aparecer posteriormente como branqueamento das dobradiças, rachaduras precoces, flexibilidade irregular ou sensação de fechamento inconsistente.
Durante o DFM, os compradores devem perguntar:
Como a posição da comporta afeta o fluxo de material através da área da dobradiça?
As linhas de solda aparecerão perto da dobradiça, do encaixe ou da superfície de vedação?
Cada cavidade pode ser preenchida sob pressão e tempo semelhantes?
A marca do portão afetará a superfície visível?
O resfriamento e a ventilação podem apoiar a estratégia de portão selecionada?
Para análise do comprador, a estratégia da porta deve ser verificada juntamente com o layout do molde, o equilíbrio do corredor, a condição da linha de partição e a precisão dos componentes relacionados do molde da tampa.
O desequilíbrio de resfriamento é uma das razões mais negligenciadas para problemas de dobradiças. Se o corpo da tampa, a área da dobradiça e os recursos de vedação não esfriarem uniformemente, a peça poderá se soltar devido à tensão interna.
Problema de resfriamento | Possível efeito | Ponto de revisão de ferramentas |
|---|---|---|
Pontos quentes locais | Deformação ou encolhimento retardado | Caminho de resfriamento próximo ao corpo da tampa e à dobradiça |
Resfriamento irregular perto da dobradiça | Tensão ou deformação da dobradiça | Inserir contato e equilíbrio térmico local |
Mau contato do inserto | Desvio dimensional específico da cavidade | Ajuste do inserto, pré-carga e precisão de substituição |
Resfriamento instável durante a redução do ciclo | Menor vida útil à fadiga da dobradiça | Meta de tempo de ciclo e eficiência de resfriamento |
O projeto de resfriamento para moldes flip-top deve ser revisado juntamente com a estratégia de comporta, ventilação, ejeção e estrutura de inserção. Tratar o resfriamento como um problema separado pode deixar passar a verdadeira fonte da variação das dobradiças.
A área da dobradiça viva é fina e sensível às condições de enchimento. Um projeto de ventilação inadequado pode causar aprisionamento de ar, marcas de queimadura, disparos curtos, qualidade superficial fraca ou flash próximo à linha de partição.
Os compradores devem revisar a ventilação perto de:
seções de dobradiça;
extremidades de fluxo de parede fina;
recursos de encaixe rápido;
áreas de vedação;
linhas divisórias ao redor do corpo da tampa.
O projeto de ventilação para moldes de injeção não deve ser tratado como um pequeno detalhe de manutenção. Em moldes flip-top de alta cavidade, a estabilidade da ventilação afeta diretamente a consistência da cavidade e a estabilidade da produção a longo prazo.
À medida que o número de cavidades aumenta, o desafio não é apenas produzir mais peças por ciclo. O verdadeiro desafio é manter todas as cavidades estáveis.
Área de revisão | Por que é importante | Pergunta do comprador |
|---|---|---|
Equilíbrio da cavidade | Evita diferenças de desempenho de dobradiça específicas da cavidade | Como cada cavidade será verificada durante o teste? |
Inserir repetibilidade | Controla a espessura da dobradiça e a geometria da tampa | As pastilhas de reposição podem manter as mesmas dimensões críticas? |
Equilíbrio de resfriamento | Reduz o encolhimento irregular e o estresse nas dobradiças | O resfriamento está equilibrado entre o corpo da tampa e as áreas das dobradiças? |
Método de inspeção | Confirma se a precisão da ferramenta é controlada | As pastilhas críticas são verificadas pela CMM ou inspeção equivalente? |
A consistência da cavidade em moldes de tampas é especialmente importante para cuidados pessoais, embalagens de cosméticos, embalagens de alimentos e outras aplicações onde a aparência, a sensação de abertura, o ajuste de vedação e a repetibilidade são importantes. Inserções de cavidade de precisão para moldes de embalagem são uma das principais áreas de ferramentas a serem revisadas.
As equipas de embalagem europeias e norte-americanas estão a prestar mais atenção às estruturas de embalagens recicláveis e monomateriais. Os fechos flip-top em PP se ajustam a essa direção, mas mudanças de material podem afetar o comportamento da moldagem.
Em comparação com o PP virgem, os fechos de PP reciclado podem apresentar diferenças em:
comportamento do fluxo de fusão;
encolhimento;
características de liberação;
aparência superficial;
recuperação de dobradiça;
estabilidade do processo.
Um projeto de molde estável não pode eliminar todas as variações de material, mas pode fornecer uma janela de processo mais ampla. Para projetos de moldes de tampa monomaterial, o equilíbrio da porta, a consistência do resfriamento, a estabilidade da ventilação e o controle da geometria da dobradiça devem ser revisados antes da fabricação do molde.
Sintoma | Possível causa da ferramenta | O que revisar |
|---|---|---|
Branqueamento de dobradiça | Desequilíbrio de fluxo ou estresse local | Localização da porta, direção do fluxo, condição da embalagem |
Rachaduras após uso repetido | Transição brusca ou espessura de dobradiça instável | Raio da dobradiça, precisão da pastilha, ajuste seguro para aço |
Flexibilidade desigual | Inconsistência de cavidade | Dimensões do inserto da cavidade, equilíbrio do canal, layout de refrigeração |
Flash em torno da dobradiça | Incompatibilidade da linha de partição ou desgaste da ventilação | Superfície de partição, profundidade de ventilação, desgaste do molde |
Deformação | Desequilíbrio de resfriamento ou problema de liberação | Layout de resfriamento, contato de inserção, sistema de ejeção |
Fotos curtas perto da dobradiça | Fraca ventilação ou resistência ao enchimento | Localização da ventilação, janela de injeção, fluxo de seção fina |
Antes de aprovar um novo molde de tampa flip-top de alta cavidade, os compradores devem revisar:
consistência da espessura da dobradiça viva;
raio de dobradiça e design de transição;
posição da comporta e direção do fluxo;
risco de linha de solda perto de áreas de dobradiça, encaixe ou vedação;
variação cavidade a cavidade;
layout de resfriamento próximo à dobradiça e ao corpo da tampa;
localização do respiradouro e plano de manutenção do respiradouro;
condição da linha de partição em torno da dobradiça;
intercambialidade de componentes de molde;
tempo de ciclo esperado;
Grau PP e conteúdo reciclado;
método de inspeção para insertos macho e cavidade;
requisitos de validação de dobradiça de longo prazo.
SENLAN oferece suporte a moldes de injeção personalizados e componentes de moldes de precisão para aplicações de embalagens. Para projetos de moldes de tampas flip-top, o foco da revisão vai além das dimensões nominais e inclui geometria da dobradiça, consistência da cavidade, estratégia de comporta, equilíbrio de resfriamento, projeto de ventilação, estabilidade de ferramentas e repetibilidade de componentes de substituição.
Os recursos da SENLAN de componentes de molde de tampas incluem inserções de cavidade, pinos de núcleo, núcleos de molde, inserções de rosca, anéis de gargalo, controles deslizantes, elevadores, núcleos dobráveis, peças de molde de precisão CNC e EDM e componentes de molde usinados personalizados.
Para compradores que desenvolvem novas tampas flip-top ou resolvem falhas de dobradiças vivas, tiros curtos, rebarbas, linhas de solda ou defeitos específicos de cavidade, o ponto de partida mais útil é uma revisão técnica do desenho, material alvo, contagem de cavidades, máquina de produção, meta de tempo de ciclo e requisitos de desempenho da dobradiça.
O projeto do molde de dobradiça viva é afetado pela espessura da dobradiça, raio da dobradiça, localização da porta, direção do fluxo de material, equilíbrio de resfriamento, ventilação, consistência da cavidade, precisão da pastilha e estabilidade do ferramental a longo prazo.
A falha da dobradiça viva pode ser causada pela seleção do material, mas os fatores das ferramentas também são importantes. As causas comuns relacionadas ao molde incluem espessura instável da dobradiça, má localização da porta, resfriamento irregular, ventilação insuficiente, desequilíbrio da cavidade, problemas de linha de partição e concentração de tensão local.
A localização da comporta afeta a direção do fluxo de material, o risco da linha de solda, o equilíbrio de pressão e a tensão ao redor da dobradiça viva. Uma estratégia de porta inadequada pode contribuir para o branqueamento das dobradiças, rachaduras, flexibilidade irregular ou problemas de dobradiça específicos da cavidade.
Cada cavidade deve reproduzir a mesma geometria da dobradiça e condições de moldagem. Se uma cavidade for preenchida, resfriada ou ventilada de maneira diferente, a vida útil da dobradiça e a sensação de abertura poderão variar no mesmo molde.
O PP reciclado pode ser avaliado para tampas flip-top, mas o molde e a janela do processo devem ser revisados cuidadosamente. As misturas de PP reciclado podem alterar o fluxo de fusão, o encolhimento, a aparência da superfície, o comportamento de liberação e a recuperação da dobradiça.
Os compradores devem perguntar sobre revisão DFM, controle de espessura de dobradiça, estratégia de portão, equilíbrio de cavidade, layout de resfriamento, ventilação, seleção de aço, inspeção CMM, validação de teste e repetibilidade de componentes de substituição.
