Quais são os principais componentes de um molde de boné esportivo?

Um molde de tampa esportiva é um sistema de moldagem por injeção de precisão multicavidade composto por oito grupos de componentes estruturais e funcionais essenciais: o coletor de câmara quente e sistema de válvula de precisão, inserções de aço com núcleo e cavidade projetadas com ligas resistentes à corrosão de alta dureza, núcleos de colapso mecânicos de vários estágios ou mecanismos hidráulicos de desparafusamento para formação de rosca interna, núcleos deslizantes angulares especializados para tampas articuladas, canais de resfriamento conformais contínuos, conjuntos de poppet de ar de ejeção múltipla e placa de stripper, pilares de alinhamento guiados com precisão com travas cônicas e placas de bucha guia resistentes ao desgaste. Juntos, esses componentes projetados facilitam a produção em alta velocidade e sem defeitos de tampas de moldes esportivos articuladas ou de múltiplas peças, com alta repetibilidade de ciclo e controle de tolerância microscópica.

De relance

Introdução à arquitetura de ferramentas de molde para bonés esportivos

A arquitetura de ferramentas de molde para tampas esportivas representa o auge da engenharia de moldes de injeção multicavidades e de alta velocidade, projetada para tampas complexas de distribuição de líquidos.

Os fechamentos funcionais modernos, especialmente aqueles utilizados em hidratação atlética, bebidas funcionais e alimentos líquidos espremíveis, exigem consistência dimensional e integridade estrutural excepcionais. Um molde de boné esportivo deve formar simultaneamente roscas internas complexas, perfis de lábios de vedação à prova de vazamentos, bicos ergonômicos e faixas invioláveis ​​durante a operação em tempos de ciclo inferiores a seis segundos. Alcançar essa eficiência requer uma arquitetura de aço intrincadamente equilibrada que gerencie pressões extremas de fusão, rápida troca térmica e movimentos mecânicos contínuos de alta frequência ao longo de milhões de ciclos.

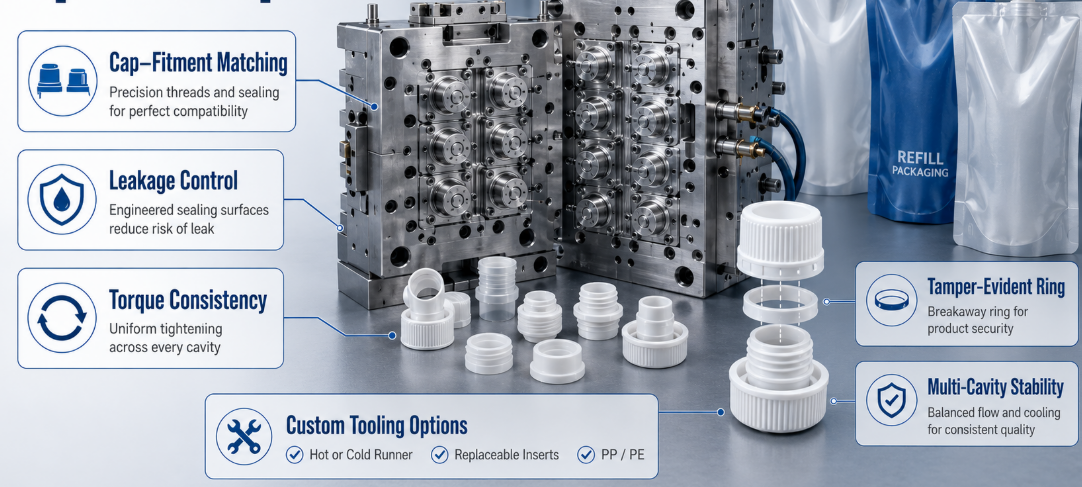

O layout estrutural geral de um molde de boné esportivo depende de um chassi multiplaca para serviço pesado configurado com arranjos de alta cavitação, como 16, 32, 48 ou 64 cavidades. Cada cavidade funciona como um microambiente independente onde resina plástica, normalmente polietileno ou polipropileno de alta densidade, é injetada em altas pressões. Para garantir uma operação perfeita, as ferramentas integram mecanismos de orientação de alta precisão que evitam o desalinhamento radial entre as metades do núcleo e da cavidade até tolerâncias submicrométricas, eliminando a formação de rebarbas ao longo de zonas críticas de vedação.

Além disso, os requisitos de fabricação contemporâneos exigem sistemas de produção flexíveis que possam lidar com geometria de bico personalizada e dimensões variadas de acabamento de gargalo. Os engenheiros de ferramentas frequentemente integram insertos de cavidade modulares e intercambiáveis ​​em bases de molde padronizadas. Proprietários de marcas industriais que buscam soluções de embalagem personalizadas geralmente especificam configurações especializadas, como um molde de tampa de bico de alta eficiência feito sob medida para acessórios de bolsas recarregáveis, para garantir estanqueidade absoluta e resistência ao rompimento uniforme em diversas temperaturas ambientais.

Sistema de Câmara Quente e Conjuntos de Bico Valvulado

O sistema de câmara quente e o conjunto de bico valvulado fornecem polímero fundido termicamente homogêneo diretamente em cada cavidade sem gerar resíduos de corredor ou vestígios de comporta.

Em operações de molde de bonés esportivos de alta cavitação, o equilíbrio térmico natural em todo o coletor do corredor é fundamental. O polímero derretido deve percorrer uma distância idêntica e sofrer quedas de pressão e históricos de cisalhamento idênticos desde o bocal da máquina até cada porta de cavidade individual. Os coletores de canais quentes projetados para ferramentas de moldes de tampas esportivas utilizam canais internos de fluxo de furo liso com zero ângulos agudos ou zonas mortas, evitando a estagnação do material, degradação térmica e atrasos na mudança de cor durante as execuções de produção.

A tecnologia de bico valvulado representa o padrão da indústria para sistemas de moldes para tampas esportivas. Os pinos da válvula acionados pneumática ou hidraulicamente abrem fisicamente durante a fase de injeção e a vedação rente ao orifício antes da abertura do molde. Esta vedação mecânica elimina restos de amarração, baba e saliências da porta, criando um acabamento de superfície liso essencial para o plano de vedação superior de uma bica esportiva ou acessório de bolsa de líquido. As agulhas da válvula são fabricadas em aços rápidos endurecidos ou ligas de titânio, geralmente apresentando revestimentos de baixo atrito para resistir ao desgaste sob fluxo de resina abrasiva.

O controle térmico dentro do sistema de câmara quente é mantido usando aquecedores de cartucho localizados e termopares independentes atribuídos a cada bico de injeção. O controle preciso da temperatura dentro de uma janela rigorosa evita o superaquecimento localizado, que causa degradação da resina, e pontos frios, que induzem disparos curtos ou concentrações de tensão interna na tampa moldada.

Insertos de núcleo e cavidade de aço e metalurgia

As inserções de aço do núcleo e da cavidade formam o limite de modelagem da tampa, exigindo dureza suprema, capacidade de polimento superior e excelentes propriedades de transferência térmica.

As inserções de cavidade definem a aparência cosmética externa, logotipos de marca, serrilhas de aderência e geometria de dobradiça da tampa esportiva, enquanto as inserções de núcleo formam a geometria de rosca interna, mangas de vedação de tampão e passagens internas de fluxo de líquido. Como os componentes do molde para tampas esportivas passam por milhões de ciclos de injeção e ejeção anualmente sob pressões de fixação que excedem centenas de toneladas, a seleção da composição metalúrgica ideal é fundamental para a vida útil da ferramenta e o controle dimensional.

Aços para ferramentas premium, como AISI S136, Stavax ESR ou aço inoxidável refundido a vácuo 1.2083, são padrão para inserções de molde de tampas esportivas. Esses materiais oferecem alto teor de cromo para resistência superior à corrosão contra aditivos agressivos ou pigmentos masterbatch, além de excelente capacidade de polimento até acabamento espelhado SPI A1. O polimento de superfície com alta cavidade garante uma liberação suave da peça e evita marcas cosméticas de arrasto na superfície. A alta resistência ao desgaste é alcançada através de processos de tratamento térmico controlado, endurecendo os aços das pastilhas a 52–54 HRC.

Além da seleção do aço, os revestimentos de engenharia de superfície desempenham um papel importante na longevidade dos componentes do molde de bonés esportivos. Os revestimentos de nitreto de titânio, carbono tipo diamante e nitreto de cromo aplicados por meio de deposição física de vapor reduzem significativamente os coeficientes de atrito nas superfícies deslizantes do núcleo, reduzem a aderência da resina e protegem cantos afiados e finos em perfis de rosca contra microlascamento em campanhas de produção prolongadas.

Mecanismos de formação e desenroscamento de roscas

Os mecanismos de formação e desenroscamento de roscas liberam as roscas internas e as características dos lábios de retenção contínua sem remover a geometria plástica durante a ejeção.

As tampas esportivas exigem fixação segura com rosca nos gargalos das garrafas ou encaixes flexíveis nas bolsas para suportar a pressão interna e as tensões de transporte. Dependendo do design da rosca do boné – contínua, interrompida ou multi-start – o molde do boné esportivo deve integrar atuação mecânica dinâmica para liberar a rosca moldada antes da ejeção da peça. Dois métodos principais de engenharia mecânica são utilizados: redes de engrenagens de desaparafusamento dinâmicas e conjuntos de núcleos em expansão/colapso.

Os sistemas de desaparafusamento dinâmico empregam acionamentos de pinhão e cremalheira de precisão, motores hidráulicos ou parafusos de esferas acionados por servo embutidos na base do molde. À medida que o molde se abre, o sistema de acionamento gira as inserções internas do núcleo enquanto uma placa extratora de ejeção avança em um passo correspondente. Este movimento helicoidal sincronizado desparafusa o pino central da tampa sem causar deformação mecânica ou desgaste da rosca. Os projetos de moldes de bonés esportivos de alta precisão utilizam servomotores de circuito fechado para controlar o tempo de rotação e a orientação angular em frações de grau.

Para tampas com roscas interrompidas ou cristas de retenção internas segmentadas, os núcleos desmontáveis ​​mecânicos oferecem uma alternativa mais rápida. Um pino central central se retrai durante a abertura do molde, permitindo que os segmentos externos do núcleo colapsem radialmente para dentro. Este colapso para dentro limpa a profundidade da crista da rosca interna, permitindo que a peça seja desmontada linearmente sem rotação. O colapso dos núcleos elimina a mecânica de rotação, reduzindo o tempo total de ciclo em até 25%.

Componentes de ação lateral de dobradiça flip-top e controle deslizante

Os componentes de ação lateral deslizante e dobradiça flip-top formam recursos complexos de corte inferior, dobradiças de mola borboleta e travas ergonômicas para polegar usando movimentos mecânicos sincronizados.

Os bonés esportivos flip-top de peça única apresentam uma dobradiça integrada que conecta o corpo do fecho da base à tampa de vedação. A criação desta fina rede flexural juntamente com recortes laterais funcionais requer complexos blocos deslizantes de ação lateral e mecanismos de elevação angulares dentro da placa de cavidade do molde da tampa esportiva. Esses elementos mecânicos se movem perpendicularmente ou em ângulo em relação à direção de abertura do molde principal para liberar a geometria plástica recortada.

Os controles deslizantes mecânicos são acionados por pinos-guia angulares resistentes durante o curso de abertura do molde. À medida que a placa central se move para trás, o pino angular força o conjunto deslizante para fora ao longo das placas de desgaste endurecidas. Blocos de calcanhar mecânicos de precisão fixam com segurança os controles deslizantes no lugar durante a injeção de resina de alta pressão, evitando que o molde se desfaça ao longo da linha de partição. Para tampas flip-top complexas com recortes profundos, cilindros hidráulicos ou atuadores compactos pneumáticos acionam as ações laterais do controle deslizante de forma independente, permitindo um tempo preciso antes da separação do molde.

A criação de dobradiças vivas confiáveis ​​e duradouras requer alta precisão nas dimensões das ferramentas do alojamento da dobradiça. A folga de aço que forma a dobradiça viva geralmente tem apenas 0,25 mm a 0,35 mm de espessura. As inserções do núcleo e da cavidade nesta junção devem apresentar controle dimensional excepcional e polimento espelhado para permitir o fluxo laminar do polímero, eliminando linhas de solda que poderiam causar falha por fadiga da dobradiça durante o uso. Os fabricantes especializados em embalagens flexíveis frequentemente adquirem ferramentas especializadas, como um molde de tampa de bico personalizado para embalagens recarregáveis, para manter a alta integridade estrutural nas etapas de fechamento de tampa em alta velocidade.

Canais de resfriamento conformados e gerenciamento térmico

Os canais de resfriamento conformes seguem a geometria tridimensional da cavidade da tampa, dissipando o calor uniformemente para maximizar a eficiência do ciclo e evitar empenamentos.

O gerenciamento térmico é o fator mais crítico no controle dos tempos de ciclo e da estabilidade dimensional em operações de moldes para bonés esportivos de alta cavitação. O resfriamento do polímero é responsável por mais de 60% do tempo total do ciclo de injeção. Os canais de resfriamento perfurados retos tradicionais não conseguem acessar geometria curva, núcleos de bico profundo ou zonas de rosca interna, levando ao acúmulo localizado de calor, encolhimento irregular, deformação por ovalização e tempos de ciclo estendidos.

As modernas ferramentas de molde para tampas esportivas utilizam tecnologia de fabricação aditiva impressa em 3D para incorporar canais de resfriamento conformados em cavidades e inserções de núcleo. A sinterização direta a laser de metal cria caminhos de resfriamento suaves e curvos a milímetros da superfície do molde, combinando os contornos da ponta do bico, do perfil da rosca e da parede externa. Combinado com unidades de controle de temperatura da água de alto fluxo operando em altas taxas de fluxo turbulento, o resfriamento conformal reduz as temperaturas centrais de forma rápida e uniforme.

Em pinos com núcleo de bico estreito, onde os canais internos de água conformados são limitados pelo espaço físico, são utilizadas ligas de cobre de alta condutividade térmica. As ligas de cobre-berílio e cobre-níquel-silício transferem o calor da ponta do núcleo até quatro vezes mais rápido do que os aços inoxidáveis ​​padrão. Núcleos de cobre ajustados à pressão ou circuitos de tubo defletor interno garantem rápida extração de calor de núcleos cegos profundos, eliminando marcas de afundamento e defeitos de tensão interna.

Princípio de eficiência térmica : Manter o fluxo turbulento da água de resfriamento (número de Reynolds acima de 4.000) dentro dos canais conformados 3D reduz a resistência térmica na fronteira do aço, reduzindo os tempos de ciclo das peças em 15 a 30 por cento, ao mesmo tempo que evita a ovalização da tampa.

Sistemas de ejeção e placas de stripper assistidas por ar

Os sistemas de ejeção combinam placas de remoção mecânicas e válvulas pneumáticas de assistência pneumática para liberar estruturas delicadas de bonés esportivos de forma limpa, sem causar marcas cosméticas.

Uma vez que o polímero esfriou abaixo de sua temperatura de deflexão térmica, o molde da tampa esportiva deve liberar a peça moldada instantaneamente, sem distorcer os delicados lábios de vedação, faixas invioláveis ​​ou dobradiças vivas. Os pinos ejetores padrão raramente são suficientes para bonés esportivos porque a pressão localizada do pino pode perfurar paredes finas ou deixar manchas cosméticas visíveis nas superfícies de vedação funcionais. Em vez disso, as ferramentas para moldes de bonés esportivos dependem de placas de decapagem mecânicas e válvulas assistidas por ar integradas.

Uma placa decapante é uma placa de aço endurecido de cobertura total, contornada para combinar com a borda do perímetro da tampa. Acionada por hastes ejetoras mecânicas ou cilindros hidráulicos de dupla ação, a placa extratora avança, entrando em contato com toda a borda inferior da tampa simultaneamente. Esta força de pressão uniforme retira suavemente a tampa do pino do núcleo interno, sem inclinação ou concentração de tensão localizada. As superfícies da placa decapante são retificadas com precisão para manter folgas deslizantes apertadas com as hastes do núcleo, evitando a penetração do flash.

Para eliminar a pressão de vácuo criada entre o núcleo interno e a tampa durante a ejeção rápida para frente, válvulas de assento de ar são integradas nas pontas do núcleo. O ar comprimido é injetado através de válvulas de gatilho de microfolga simultaneamente com o curso de avanço da placa extratora. Essa almofada de ar quebra a vedação a vácuo, fazendo a peça flutuar suavemente para fora do núcleo e acelerando a gravidade ou a coleta de peças assistida por robô.

Alinhamento do molde, ventilação e base estrutural do molde

A base do molde estrutural fornece rigidez mecânica, alinhamento de cavidade submícron e microventilação para evitar marcas de queimadura e formação de rebarbas.

A base estrutural de um molde de boné esportivo de alta cavitação é uma base de molde de aço resistente e com alívio de tensão, normalmente fabricada em chapa de aço pré-endurecida P20, 1.2311 ou 1.2312. A base do molde deve suportar forças de fixação que variam de 200 a 500 toneladas métricas sem flexionar ou deslocar. A flexão causa deflexão microscópica da placa durante a injeção de alta pressão, resultando em rebarbas na linha de partição, espessura irregular da parede e desgaste acelerado da ferramenta.

Para manter o registro entre o lado estacionário e o lado móvel com precisão submícron, as bases de molde para tampas esportivas utilizam pinos guia guiados com precisão de quatro cantos com buchas de bronze autolubrificantes, complementadas por travas cônicas laterais para serviços pesados. Blocos cônicos interligados montados em todos os quatro lados das placas do molde se engatam antes da entrada do núcleo e da cavidade, absorvendo as cargas laterais geradas durante o fluxo assimétrico da resina ou o movimento de vários controles deslizantes.

A ventilação de ar é outro elemento crítico incorporado nas linhas de separação da cavidade e nos pinos centrais. À medida que o plástico derretido preenche a cavidade em alta velocidade, o ar preso deve escapar instantaneamente. Sem ventilação adequada, o gás preso se comprime, causando marcas de queimaduras induzidas pelo calor, disparos curtos ou linhas de solda fracas. Os canais de microventilação em um molde de boné esportivo são retificados em profundidades de 0,015 mm a 0,025 mm, permitindo que o ar seja ventilado livremente e evitando que a resina plástica vaze e crie flashes. As equipes de compras que especificam ferramentas para linhas de embalagem automatizadas de alta velocidade geralmente exigem implementações especializadas, incluindo um molde de tampa de bico dedicado para bolsas de bico com ventilação de tolerância restrita para garantir vazamento zero em linhas de enchimento de líquidos de alta velocidade.

Diretrizes Técnicas de Manutenção e Otimização de Ferramentas

Um programa de manutenção preventiva preserva tolerâncias de precisão, evita o desgaste prematuro dos componentes e maximiza o tempo de atividade operacional.

Os sistemas de molde para bonés esportivos de alta cavitação operam sob estresse mecânico contínuo. A implementação de um programa de manutenção estruturado garante alta eficiência de produção em milhões de ciclos.

1. Protocolo Diário de Inspeção e Limpeza

   No final de cada turno de produção, limpe as superfícies de divisão das cavidades, os trilhos guia do controle deslizante e os pinos guia com panos de microfibra limpos e solvente não corrosivo. Inspecione as ranhuras de microventilação quanto ao acúmulo de resíduos de resina, o que restringe a liberação de ar e leva à queima localizada de gás. Limpe os resíduos de gás usando raspadores de latão macio ou produtos de limpeza em aerossol especializados, evitando ferramentas abrasivas que possam danificar as bordas de aço polido.

2. Gerenciamento de lubrificação e placas de desgaste

   Aplique graxas sintéticas de alta temperatura e sem sangramento em pinos angulares, guias deslizantes e guias de ejeção mecânica. Evite lubrificação excessiva perto das inserções da cavidade, pois a migração do lubrificante para a cavidade do molde causa contaminação das peças, manchas na superfície e rachaduras por tensão nas tampas de poliolefina. Inspecione rotineiramente as placas de desgaste de bronze e os elementos guia revestidos com DLC em busca de sinais de marcas ou padrões de desgaste irregulares.

3. Calibração e cuidados com o sistema de câmara quente

   Monitore continuamente as leituras do termopar da câmara quente para variações de aquecimento. Realize verificações periódicas de resistência nas faixas do aquecedor para detectar degradação antes que ocorra falha no aquecedor. Durante as paradas de produção, implemente rotinas de purga usando compostos de purga termicamente estáveis ​​para limpar os corantes e evitar a carbonização dentro dos canais de fluxo.

4. Limpeza ultrassônica e desincrustação de canal conformal

   Desmonte periodicamente os blocos de inserção do núcleo e da cavidade para limpeza profunda em banhos de solvente ultrassônicos para remover acúmulos de aditivos persistentes. Lave os circuitos de resfriamento conformados internos com soluções de descalcificação de ácido suave para limpar depósitos de calcário, ferrugem e minerais, garantindo máxima eficiência de transferência de calor e desempenho térmico uniforme.

Dica de manutenção : Implemente um contador digital de ciclos de molde e alertas automatizados de manutenção preventiva a cada 250.000 ciclos para inspecionar o desgaste da agulha do obturador valvulado, substituir vedações pneumáticas e recalibrar as posições de desparafusamento do servo motor antes que o desvio mecânico cause desvio dimensional da peça.

Conclusão e Resumo de Engenharia

Um molde de boné esportivo é um sistema de fabricação avançado e altamente integrado onde a termodinâmica de câmara quente, metalurgia de precisão, ações laterais mecânicas de múltiplos eixos, circuitos de resfriamento térmico rápido e componentes de ejeção de alta velocidade trabalham em sincronia precisa. Cada componente individual, desde a agulha da válvula no sistema de câmara quente até os canais de resfriamento conformados 3D e a mecânica dinâmica de desaparafusamento, desempenha um papel essencial na definição da qualidade da peça, estabilidade dimensional e tempos de ciclo de produção. Ao compreender esses componentes principais, selecionar materiais de alta qualidade e aplicar protocolos de manutenção rigorosos, os fabricantes de tampas de alto volume podem alcançar uma produção confiável e sem defeitos que atende aos exigentes padrões globais de embalagens de líquidos.
