Soluções de ferramentas personalizadas para componentes de moldes de precisão e ferramentas de moldes de injeção

As soluções de ferramentas personalizadas são mais valiosas quando um molde está próximo da produção e o comprador precisa de mais do que um fornecedor de usinagem geral. Em projetos de moldes de injeção de alta precisão, a pressão geralmente vem de preocupações reais de produção: consistência de ajuste, vida útil da ferramenta, validação, intervalos de manutenção e se o molde funcionará de maneira confiável na máquina de moldagem por injeção após a instalação.

Na SENLAN, soluções de ferramentas personalizadas são construídas em torno de componentes de moldes de precisão , pastilhas usinadas sob medida, fabricação CNC e EDM e suporte de verificação para aplicações como embalagens, ferramentas médicas e outros programas de moldes com múltiplas cavidades. O objetivo não é apenas usinar uma peça. O objetivo é fornecer ferramentas e componentes que se encaixem corretamente, sejam repetidos de forma consistente e permaneçam passíveis de manutenção ao longo do tempo.

Se você estiver comparando fornecedores para um novo programa de moldes, um conjunto de pastilhas difícil ou ferramentas de substituição que devem corresponder ao aço existente, esta página explica o que as soluções de ferramentas personalizadas devem realmente incluir — e como avaliar se um fornecedor pode suportar uma produção estável em vez de apenas uma amostra bem-sucedida.

O que significam soluções de ferramentas personalizadas em moldagem de precisão

Na moldagem de precisão, as soluções de ferramentas personalizadas não são apenas peças personalizadas. Eles geralmente ficam entre três níveis de oferta:

• peças de catálogo padrão
• modificadas componentes padrão
• ferramentas totalmente personalizadas componentes projetados em torno de um risco de produção específico

Essa diferença é importante. Uma peça padrão pode funcionar para um molde mais simples. Mas uma vez que o projeto envolve um empilhamento de tolerâncias rígidas, aço sensível ao desgaste, adaptação de cavidades, ações laterais, estabilidade de desligamento ou longa vida útil de substituição, o requisito muda de “comprar uma peça” para “resolver um problema de produção”.

É isso que as soluções de ferramentas personalizadas devem fazer. Eles combinam revisão de projeto, estratégia de usinagem, escolha de material, tratamento térmico, tratamento de superfície, inspeção e controle de pedidos repetidos em um único fluxo de trabalho. Se estiver comparando opções mais amplas de fornecedores, você também pode começar pela visão geral principal de ferramentas personalizadas de SENLAN e depois passar para as páginas de nível de componente que se adaptam à sua aplicação.

Quando as ferramentas prontas para uso começam a falhar

No trabalho com moldes de alta precisão, as falhas nas ferramentas raramente começam como um evento dramático. Mais frequentemente, eles começam como pequenas instabilidades que se tornam visíveis durante a montagem, teste de molde ou repetição da produção.

• O empilhamento de tolerâncias causa incompatibilidade ou flash
  Direção da solução: melhorar a lógica de ajuste da pastilha, controle de referência e planejamento de inspeção.
• A variabilidade da contração da resina causa desvio dimensional
  Direção da solução: revisar o aço da cavidade, a ventilação, o resfriamento e o alinhamento da pastilha antes de iniciar a usinagem.

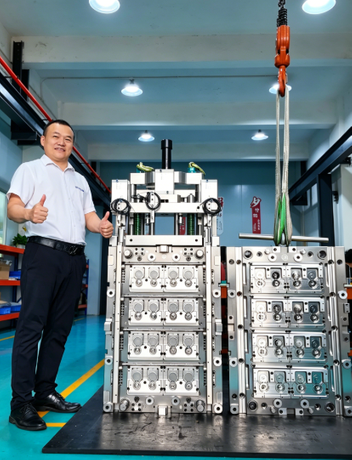

• Moldes com alta cavitação perdem o equilíbrio
  Direção da solução: controlar a consistência da pastilha, a geometria relacionada ao canal e a correspondência cavidade a cavidade com mais precisão.
• Os componentes deslizantes desgastam-se muito rapidamente
  Orientação da solução: revisar o material, o tratamento térmico, o revestimento e o ajuste da superfície de contato em detalhes sensíveis ao desgaste.
• As limitações de controle térmico criam empenamentos ou ciclos instáveis
  ​​Direção da solução: redesenhar os recursos relacionados ao resfriamento e melhorar a remoção de calor em torno do aço crítico.
• Cortes inferiores ou roscas internas tornam-se instáveis ​​para executar
  Direção da solução: use mecanismos dedicados, como corrediças, elevadores, sistemas de desparafusamento ou peças relacionadas ao núcleo dobrável, em vez de forçar uma solução alternativa simplificada.

Quando esses riscos são ignorados, o molde ainda pode funcionar inicialmente. Mas geralmente se torna mais difícil de manter, mais difícil de repetir e mais caro para manter estável.

Nosso fluxo de trabalho de soluções de ferramentas personalizadas

Quando a tolerância, o desgaste e a estabilidade térmica se tornam riscos de produção, soluções de ferramentas personalizadas devem ser construídas em torno dos componentes críticos do molde, e não apenas em torno do layout geral do molde.

1. Ingestão de requisitos

Começamos com os fatores que afetam o desempenho real da produção: tipo de resina, volume anual, tolerância alvo, requisitos de aparência, condições relacionadas à máquina, expectativa de manutenção e estratégia de peças de reposição.

2. DFM e revisão de riscos

Antes de cortar aço, revisamos o programa do ponto de vista da capacidade de fabricação e do risco de produção. Isso pode incluir risco de encolhimento, lógica de estiramento e separação, ventilação, resfriamento, ejeção, estabilidade de desligamento e preocupações com ação lateral ou corte inferior.

3. Projeto de ferramentas e componentes

Uma vez definidos os principais riscos, passamos para o nível de ferramentas e componentes: núcleos, cavidades, recursos relacionados ao fechamento, detalhes de orientação, corrediças, elevadores, componentes móveis e aço relacionado ao resfriamento.

4. Fabricação

A fabricação é selecionada em torno do recurso e não em torno de uma máquina preferida. Dependendo do componente, podemos usar fresamento CNC, torneamento, eletroerosão por chumbada, eletroerosão a fio, retificação, tratamento térmico e tratamento de superfície. Os compradores que desejam ver como isso se traduz na produção real de peças podem revisar nossa capacidade de usinagem de peças CNC.

5. Inspeção e suporte de amostragem

A etapa final é a verificação. Dependendo do projeto, isso pode incluir relatórios dimensionais, inspeção focada em CTQ, confirmação de material e dureza, verificação de ajuste, revisão de repetibilidade e suporte durante amostragem ou inicialização.

A questão não é simplesmente provar que uma peça foi usinada. O objetivo é confirmar se ele suporta o funcionamento estável do molde na produção.

Os componentes do molde que afetam mais fortemente a vida útil da ferramenta e a qualidade da peça

Geralmente é aqui que as soluções de ferramentas personalizadas agregam mais valor.

Inserções, núcleos e cavidades

Essas peças afetam diretamente a geometria da peça moldada, a vedação, a condição da linha de partição, a consistência da cavidade e o comportamento de substituição. Os compradores que estão comparando opções no nível do componente podem consultar a página de entrada de componentes de molde de precisão de SENLAN para as famílias de peças principais.

Componentes do sistema de ejeção

A ejeção é frequentemente subestimada até que desgaste, aderência ou defeitos relacionados a marcas comecem a aparecer. O ajuste preciso, a dureza e a condição da superfície em áreas de contato móveis influenciam fortemente a estabilidade do sistema de ejeção ao longo do tempo.

Componentes de orientação e alinhamento

Uma lógica de orientação deficiente geralmente leva ao desalinhamento, flash e desgaste irregular. Essas peças afetam o alinhamento do molde, a precisão do fechamento e a repetibilidade durante longas tiragens.

Slides, elevadores e núcleos dobráveis

Muitas vezes, essas são a diferença entre uma ferramenta que funciona e uma ferramenta que continua funcionando. Quando o molde inclui rebaixos, furos laterais ou geometria de difícil liberação, a qualidade do mecanismo torna-se crítica. Os compradores que trabalham nesses tipos de projetos podem revisar a categoria principal recolhível de SENLAN para um desses grupos de componentes.

Componentes relacionados ao resfriamento

O resfriamento não é apenas uma questão de layout do molde. Muitas vezes é um problema de componente. Os detalhes de aço relacionados ao resfriamento afetam diretamente o tempo do ciclo, o equilíbrio térmico, o empenamento da peça e a estabilidade em execuções de produção mais longas.

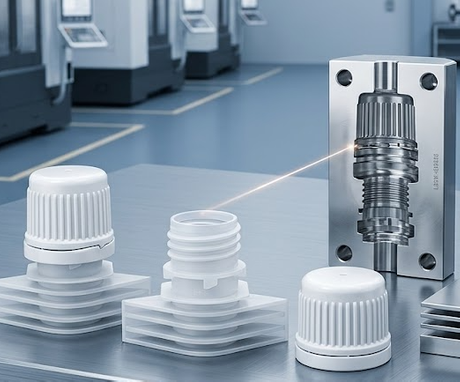

Para obter um escopo de componentes mais direcionado em ferramentas de fechamento de alto rendimento, você também pode revisar os componentes do molde de tampas . Para programas sensíveis à validação, os componentes de moldes médicos fornecem um ponto de referência mais relevante.

O que esperar de um parceiro de ferramentas personalizadas direto da fábrica

Quando os compradores comparam soluções de ferramentas personalizadas, geralmente desejam mais do que o preço da peça. Eles querem saber se o fornecedor pode suportar uma produção estável e uma manutenção previsível.

O fornecimento direto da fábrica pode manter os custos e o prazo de entrega mais controláveis, mas somente quando o controle e a inspeção do processo forem fortes o suficiente para suportar a repetibilidade. Os compradores que desejam avaliar esse lado com mais clareza podem revisar as vantagens técnicas de SENLAN.

Casos de uso onde soluções de ferramentas personalizadas são mais importantes

Superfícies cosméticas de alto brilho

Desafio: flash, marcas de gate e instabilidade de desligamento são altamente visíveis.
Foco na solução: ajuste mais justo da pastilha, controle de desligamento estável e acabamento superficial controlado.
Produtos típicos: componentes de inserção, pontos de inspeção relacionados à superfície e confirmação de material/dureza.

Orifícios laterais ou estruturas rebaixadas

Desafio: a geometria não pode ser liberada por um simples projeto de tração direta.
Foco da solução: corrediças, elevadores ou peças de ferramentas relacionadas a núcleos dobráveis.
Produtos típicos: componentes móveis, superfícies de ajuste sensíveis ao desgaste e inspeção em geometria crítica.

Peças de montagem de alta precisão

Desafio: as peças moldadas devem se encaixar de forma consistente com outras peças.
Foco da solução: consistência da cavidade, concentricidade, repetibilidade da pastilha e controle CTQ mais rígido.
Produtos típicos: pastilhas de ajuste crítico, blocos de cavidade e relatórios dimensionais.

Materiais abrasivos

Desafio: resinas com enchimento de vidro ou minerais aceleram o desgaste.
Foco da solução: seleção de aço mais forte, tratamento térmico, estratégia de revestimento e componentes de desgaste substituíveis.
Produtos típicos: pastilhas relacionadas ao desgaste, confirmação de dureza e planejamento de peças sobressalentes.

Perguntas frequentes

Qual é o prazo de entrega para soluções de ferramentas personalizadas?

O prazo de entrega depende da complexidade da peça, quantidade, material e se o projeto envolve apenas componentes ou suporte mais amplo de ferramentas.

Que tolerância você pode alcançar em pastilhas personalizadas e componentes de molde?

Isso depende da geometria, do material e da função do recurso. A questão mais útil geralmente é quais dimensões são CTQ e como são verificadas.

Você oferece suporte ao DFM antes do início da usinagem?

Sim. O DFM e a revisão de riscos geralmente fazem parte do processo, especialmente para projetos com tolerâncias restritas, geometria complexa ou risco de manutenção.

Quais arquivos você precisa para cotação?

Idealmente, desenhos 2D, arquivos 3D, requisitos de material, dureza, requisitos de superfície e quaisquer dimensões críticas ou relações de ajuste.

Você pode fabricar apenas componentes de molde, sem construir o molde completo?

Sim. Muitos projetos exigem apenas insertos, núcleos, corrediças, elevadores ou outros componentes de molde de precisão personalizados, em vez de uma construção completa do molde.

Comece com as informações que importam

Se você estiver avaliando soluções de ferramentas personalizadas para um programa de moldes, a maneira mais rápida de avançar é compartilhar as informações de produção que realmente orientam as decisões sobre ferramentas:

• desenhos 2D e 3D
• tipo de resina
• tolerância alvo
• Dimensões CTQ
• requisitos de aparência
• volume anual
• limites relacionados à máquina se conhecidos

Se você também quiser revisar a estrutura do documento de amostra antes da cotação, você pode começar no centro de download.

Isso geralmente é suficiente para iniciar uma revisão útil do DFM, identificar riscos de fabricação e determinar se o projeto precisa de inserções personalizadas, componentes de molde de precisão ou uma solução de ferramentas mais ampla.
