Usinagem CNC para componentes de moldes de injeção e ferramentas de produção

Resposta rápida: A usinagem CNC é usada na criação de moldes de injeção para fabricar pinos centrais, inserções de cavidade, mangas, núcleos de rosca, controles deslizantes, elevadores, placas e outros componentes de moldes de precisão. Para ferramentas de produção, a usinagem CNC ajuda a controlar a precisão dimensional, a preparação da superfície, a consistência cavidade a cavidade, a repetibilidade das peças de reposição e o ajuste entre os componentes do molde.

Declaração da entidade: SENLAN fabrica moldes de injeção personalizados e componentes de moldes de precisão para embalagens, tampas, fechos, embalagens de cosméticos, moldagem médica e aplicações de moldagem por injeção de alta cavitação.

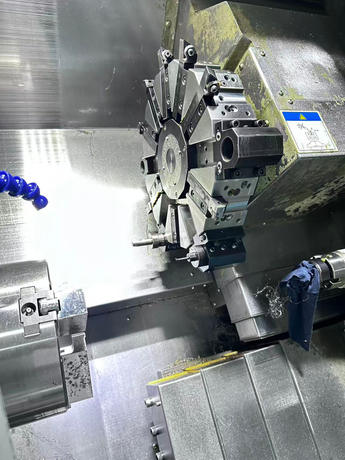

A usinagem CNC é um dos principais processos por trás da fabricação de moldes de injeção. Ele transforma aço de molde, aço inoxidável, alumínio ou outros materiais específicos em componentes de molde funcionais que devem encaixar, vedar, deslizar, ejetar, resfriar e repetir com precisão durante a produção.

Para os compradores de moldes, a usinagem CNC não deve ser entendida apenas como 'cortar metal'. Na criação de moldes de injeção, a usinagem CNC afeta o ajuste da linha de partição, a precisão da cavidade, o alinhamento do núcleo, a substituição da pastilha, as superfícies de vedação, a formação da rosca e a manutenção do molde a longo prazo. Um pequeno erro de usinagem em um pino central, inserto de cavidade ou luva pode causar rebarbas, aderência, vazamento, variação na espessura da parede ou falha de montagem no produto moldado.

Este artigo explica como a usinagem CNC suporta componentes de moldes de injeção e como os compradores devem revisar as peças de molde usinadas em CNC antes de aprovar ferramentas de produção ou componentes de substituição.

Por que a usinagem CNC é importante na criação de moldes de injeção

DR: A usinagem CNC conecta o design de molde digital com a precisão física do ferramental. Ajuda a produzir núcleos, cavidades, inserções e componentes de molde que determinam se a peça plástica final pode ser moldada de forma consistente.

Os moldes de injeção são construídos a partir de muitos componentes interativos. A base do molde fornece estrutura, mas a peça moldada geralmente é controlada por detalhes menores de precisão: inserções de cavidade, pinos macho, luvas, núcleos roscados, elevadores, deslizadores, peças relacionadas ao ejetor e superfícies de fechamento.

A usinagem CNC é usada para criar muitos desses recursos antes do acabamento final, EDM, retificação, polimento ou ajuste. Dependendo da geometria da peça, fresamento CNC, torneamento CNC, furação, mandrilamento, rosqueamento e usinagem de contorno podem ser usados ​​juntos para preparar o componente do molde.

Para ferramentas personalizadas, os compradores devem avaliar a usinagem CNC por função. Uma inserção de cavidade deve formar a peça com precisão. Um pino central deve permanecer alinhado. Uma manga deve suportar movimentos repetíveis. Um núcleo de rosca deve manter a geometria da rosca. Uma inserção de vedação deve controlar o risco de vazamento. Cada componente precisa de uma rota de usinagem que corresponda à sua função dentro do molde.

Os compradores de componentes de molde usinados CNC devem compreender

DR: As peças de molde usinadas CNC mais importantes são geralmente os componentes que tocam, formam, guiam, selam ou ejetam o produto moldado. Os compradores devem se concentrar nos componentes do molde de função crítica, e não apenas na base do molde.

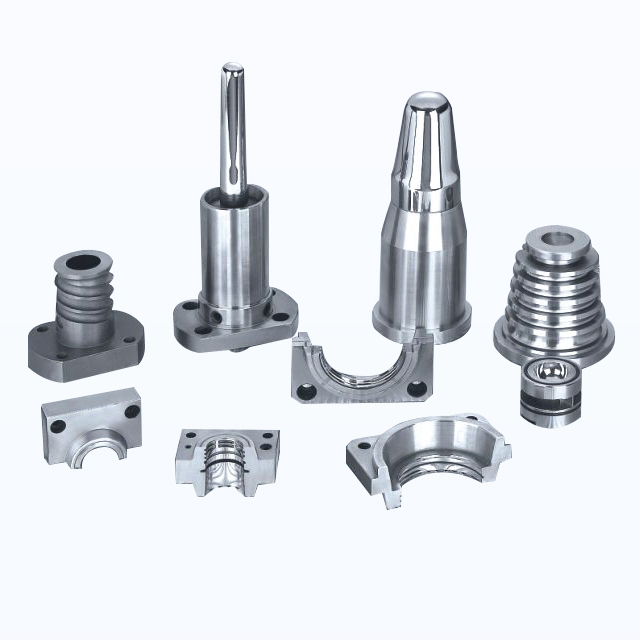

Os componentes comuns de moldes de injeção usinados CNC incluem:

• pinos centrais

• inserções de cavidade

• inserções principais

• mangas

• núcleos de thread

• anéis de pescoço

• controles deslizantes e elevadores

• inserções de stripper

• componentes relacionados ao ejetor

• placas personalizadas e componentes de suporte de molde

Esses componentes podem parecer simples em um desenho, mas sua função pode ser crítica. Por exemplo, um pino central pode controlar a geometria interna e a espessura da parede. Uma inserção de cavidade pode definir a superfície visível. Um núcleo roscado pode controlar o ajuste e o torque da tampa. Uma luva pode afetar o alinhamento, a liberação e a consistência da substituição.

Os compradores que adquirem peças de molde usinadas CNC devem definir não apenas as dimensões, mas também a aplicação, o material, o acabamento superficial, os requisitos de inspeção e a relação de correspondência com outros componentes do molde.

Como a usinagem CNC suporta componentes de moldes de precisão

TL;DR: Os componentes do molde de precisão requerem mais do que dimensões nominais. A usinagem CNC deve suportar controle de referência, superfícies de contato, alinhamento de cavidades, repetibilidade e processos de acabamento posteriores usados ​​na fabricação de moldes.

Os componentes do molde de precisão geralmente são medidos pelo seu desempenho dentro do molde. Um componente pode atender a uma dimensão geral, mas ainda assim falhar se a relação de referência, a face de encontro, a altura do ressalto, a concentricidade ou a condição da superfície não forem controladas corretamente.

Em ferramentas de produção, a usinagem CNC pode precisar de suporte:

• ajuste de linha de partição

• alinhamento núcleo-cavidade

• inserir precisão de bolso

• combinação de manga e alfinete

• planicidade e paralelismo

• geometria do núcleo da rosca

• superfícies de fechamento

• permissão para retificação, EDM ou polimento

Para componentes de molde de precisão , o plano de usinagem deve considerar tanto a dimensão acabada quanto a função do componente na moldagem. Isto é especialmente importante para ferramentas com múltiplas cavidades, moldes médicos, moldes para tampas e moldes para embalagens cosméticas.

Usinagem CNC para componentes de moldes médicos

DR: Os componentes de moldes médicos geralmente envolvem pequenos recursos, paredes finas, pinos centrais, mangas, inserções e requisitos de inspeção. A usinagem CNC deve suportar repetibilidade, preparação de superfície e consistência de substituição.

Os moldes de injeção relacionados à medicina geralmente exigem geometria interna estável, comportamento de liberação controlada e desempenho de cavidade repetível. Componentes como pinos centrais, inserções de cavidade, luvas e controles deslizantes podem afetar diretamente a espessura da parede, rebarbas, aderência, ajuste da peça e resultados de inspeção.

Para consumíveis médicos, um pequeno desvio num pino central ou inserto pode criar problemas visíveis e funcionais. Um pino com núcleo fino pode desviar. Uma luva pode não combinar corretamente com o pino. Uma inserção de cavidade pode desgastar-se perto do fecho. Um componente de substituição pode não se comportar como a peça original da cavidade.

Os compradores que analisam componentes de moldes médicos devem confirmar dimensões críticas, acabamento superficial, condição do material, requisitos de inspeção e se as peças de reposição precisam de identificação de cavidade ou relatórios dimensionais.

Usinagem CNC para componentes de molde de tampa e fechamento

TL;DR: Os componentes do molde de tampa e fechamento exigem geometria de rosca estável, superfícies de vedação, anéis de gargalo e consistência cavidade a cavidade. A usinagem CNC afeta o torque, a vedação, o controle de flash e a manutenção do molde a longo prazo.

Tampas e fechamentos dependem de detalhes precisos do ferramental. Os núcleos da rosca controlam a formação da rosca e o comportamento do torque. Os anéis de pescoço influenciam o ajuste e a vedação. As inserções de vedação afetam o risco de vazamento. As inserções de cavidade controlam a forma, a aparência e a consistência em todas as cavidades.

Para tampas leves, tampas à prova de vazamentos e moldes de tampas com alta cavitação, a precisão da usinagem CNC torna-se mais importante porque a janela de produção é menor. Desgaste ou incompatibilidade em um componente podem criar rebarbas, variação de torque, instabilidade de vedação ou defeitos repetidos na cavidade.

Os compradores que adquirem componentes de molde de tampa devem revisar a geometria da rosca, as dimensões de vedação, o acabamento superficial, a estratégia de substituição e os requisitos de inspeção antes de solicitar peças de molde novas ou sobressalentes.

Usinagem CNC, EDM, retificação e polimento trabalham juntos

DR: A usinagem CNC costuma ser o primeiro processo controlado, mas muitos componentes do molde de injeção também requerem EDM, EDM com fio, retificação ou polimento. A rota correta do processo depende dos requisitos de geometria, material, dureza e superfície.

Nem todos os componentes do molde de injeção podem ser concluídos apenas pela usinagem CNC. Alguns recursos podem exigir EDM para cantos internos afiados, nervuras profundas, ranhuras estreitas ou detalhes endurecidos. A eletroerosão a fio pode ser usada para perfis de precisão ou formatos de pastilhas. A retificação pode ser necessária para obter planicidade precisa, paralelismo, controle de diâmetro ou superfícies de contato. O polimento pode ser necessário para comportamento de desmoldagem ou superfícies cosméticas.

O comprador nem sempre precisa decidir o roteiro completo do processo, mas o desenho deve deixar a exigência clara. Se um recurso for uma face de vedação, superfície deslizante, detalhe de fechamento ou diâmetro crítico de ajuste, ele deverá ser marcado corretamente para que o fornecedor possa escolher a sequência correta de usinagem e acabamento.

Para peças difíceis, peças de molde usinadas sob medida podem exigir uma rota combinada usando usinagem CNC, EDM, retificação, polimento e inspeção dimensional.

Usinagem CNC em ferramentas de moldagem por injeção de plástico

DR: A usinagem CNC oferece suporte a ferramentas de produção, preparando placas de molde, inserções, bolsões, áreas centrais e detalhes de molde que afetam a estabilidade do ciclo e a qualidade da peça moldada.

Para novos projetos de moldes, a usinagem CNC suporta mais do que a fabricação de componentes. Também ajuda a construir a estrutura do molde necessária para uma produção repetível. Usinagem de placas, bolsões de inserção, assentos de núcleo, áreas relacionadas ao canal, recursos relacionados ao resfriamento e superfícies de montagem influenciam o desempenho do molde durante o teste e a produção.

Quando os compradores avaliam ferramentas de moldagem por injeção de plástico , eles devem perguntar como o fornecedor controla o ajuste da pastilha, características críticas do molde, condições da linha de partição, substituição de componentes e inspeção antes da montagem do molde.

Um molde não é projetado apenas em CAD. Deve ser usinado, montado, inspecionado, testado e mantido. A usinagem CNC é uma das principais etapas que transforma o projeto do molde em ferramentas prontas para produção.

O que os compradores devem verificar antes de solicitar peças de molde usinadas CNC

DR: Uma RFQ clara ajuda o fornecedor a escolher a rota de usinagem e o escopo de inspeção corretos. Os compradores devem enviar desenhos, arquivos CAD, materiais, dimensões críticas, detalhes da aplicação e requisitos de documentação.

Antes de solicitar componentes de moldes de injeção usinados CNC, os compradores devem preparar:

• Desenhos 2D com legendas de tolerância

• Arquivos CAD 3D

• grau de material e exigência de dureza

• exigência de acabamento superficial ou polimento

• exigência de revestimento ou tratamento térmico, se aplicável

• dimensões críticas e referências de referência

• relação peça correspondente ou montagem

• aplicação, como molde médico, molde de tampa, molde de fechamento ou molde de embalagem

• quantidade e demanda repetida esperada

• requisitos de relatório de inspeção

• amostras antigas ou fotos de defeitos para projetos de substituição

Para componentes de substituição, os compradores também devem esclarecer se a peça deve corresponder a uma cavidade específica, se o encaixe manual é aceitável e se o componente se destina a resolver um defeito de moldagem, como rebarbas, emperramento, vazamento ou desvio dimensional.

Riscos comuns de usinagem CNC em componentes de moldes de injeção

TL;DR: Muitos problemas de molde começam com requisitos de usinagem pouco claros. Se dimensões críticas, referências de referência ou superfícies correspondentes não forem definidas, o componente usinado poderá não funcionar corretamente dentro do molde.

Como SENLAN oferece suporte a componentes de molde de injeção usinados CNC

TL;DR: SENLAN oferece suporte a projetos de componentes de moldes usinados CNC, revisando desenhos, função do componente, requisitos de material, viabilidade de usinagem, necessidades de inspeção e consistência de substituição antes da cotação.

SENLAN trabalha com componentes de moldes personalizados e projetos de moldes de injeção para embalagens, tampas, fechos, embalagens de cosméticos, moldagem médica e aplicações de alta cavitação. A revisão do projeto pode incluir função da peça, rota de usinagem, sensibilidade de tolerância, EDM ou viabilidade de retificação, acabamento superficial, documentação de inspeção e requisitos de componentes de substituição.

Para novos componentes de molde ou peças de reposição, os compradores podem enviar desenhos para revisão técnica com desenhos 2D, arquivos CAD 3D, classe de material, requisitos de tolerância, quantidade, detalhes de aplicação e necessidades de inspeção.

FAQ: Usinagem CNC para componentes de moldes de injeção

Quais peças usinadas CNC são usadas em moldes de injeção?

As peças comuns de moldes de injeção usinadas em CNC incluem pinos de núcleo, inserções de cavidade, inserções de núcleo, mangas, núcleos de rosca, anéis de pescoço, controles deslizantes, elevadores, inserções de stripper, componentes relacionados ao ejetor e placas de molde personalizadas.

A usinagem CNC é suficiente para finalizar todos os componentes do molde de injeção?

Nem sempre. Alguns componentes do molde também requerem EDM, eletroerosão a fio, retificação, polimento, tratamento térmico ou revestimento dependendo da geometria, dureza, acabamento superficial e requisitos funcionais.

Por que os componentes de moldes usinados CNC são importantes para moldes médicos?

Os componentes de moldes médicos geralmente controlam paredes finas, geometria interna, comportamento de liberação e consistência cavidade a cavidade. A usinagem CNC ajuda a preparar os pinos, inserções e luvas precisos necessários para moldagem médica estável.

Como a usinagem CNC afeta os componentes do molde de tampa?

A usinagem CNC afeta a geometria do núcleo da rosca, a precisão do anel de pescoço, o ajuste da pastilha de vedação e a consistência da pastilha da cavidade. Esses recursos podem influenciar o torque da tampa, o desempenho da vedação, o controle de flash e a estabilidade da produção a longo prazo.

O que os compradores devem enviar para cotação de peças de molde usinadas CNC?

Os compradores devem enviar desenhos 2D, arquivos CAD 3D, qualidade do material, requisitos de dureza, especificações de tolerância, acabamento superficial, informações de aplicação, quantidade e requisitos de inspeção.

Considerações Finais

A usinagem CNC na criação de moldes de injeção não envolve apenas moldar aço. Trata-se de produzir componentes de molde que podem formar, vedar, guiar, liberar, alinhar e repetir durante a produção real de moldagem por injeção.

Para compradores que adquirem componentes para moldes de injeção, a etapa mais importante é conectar cada peça usinada CNC com sua função dentro do molde. Pinos centrais, inserções de cavidade, luvas, núcleos de rosca, inserções de vedação e componentes de reposição devem ser revisados ​​quanto à geometria, material, tolerância, acabamento superficial, inspeção e risco de produção.

Um pacote de desenhos claro e um processo de revisão técnica ajudam a reduzir rebarbas, aderências, vazamentos, variações na espessura da parede, problemas de encaixe e incompatibilidade de substituição antes que se tornem problemas de produção.
