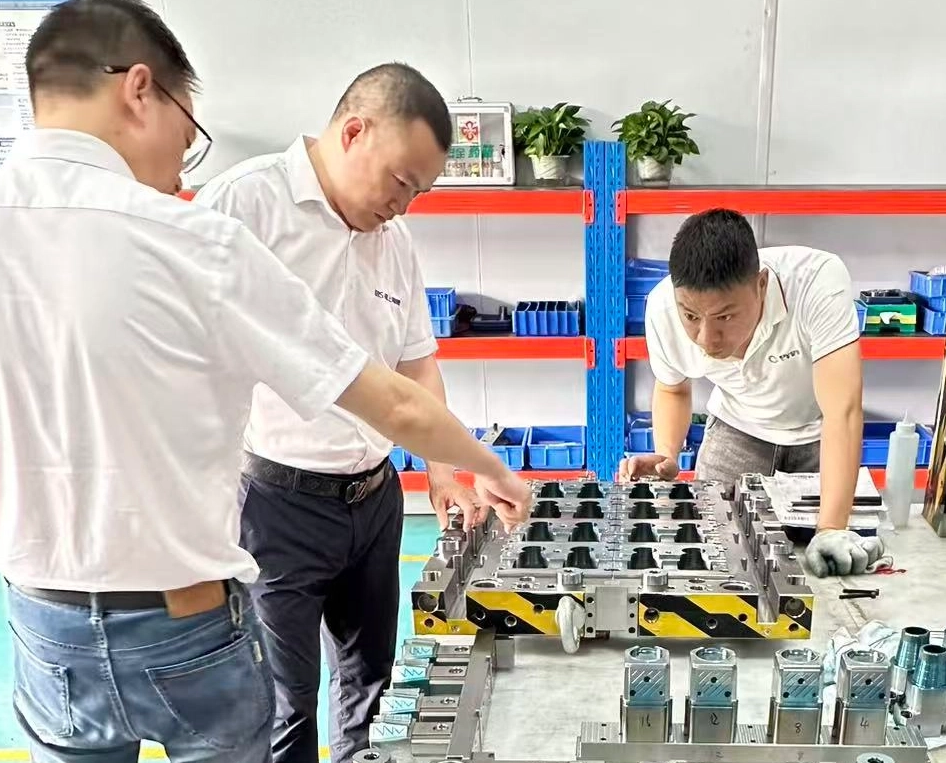

Como estabilizamos componentes de moldes de precisão para moldes com múltiplas cavidades

Quando os clientes perguntam sobre equipamentos, raramente perguntam apenas pelas marcas das máquinas. O que eles realmente querem saber é o seguinte:

Você consegue manter os componentes críticos do molde estáveis ​​o suficiente para reduzir o ajuste na bancada, evitar retrabalho e apoiar a produção consistente, especialmente em moldes com múltiplas cavidades?

Em ferramentas multicavidades, o risco real não é simplesmente se uma peça pode ser usinada. O risco real aparece mais tarde:

• O lead time é consumido por retrabalho e ajustes repetidos

• Uma cavidade funciona de maneira diferente e afeta toda a ferramenta

• Um pequeno desvio nas áreas de fechamento ou vedação se transforma em flash ou vazamento

• As peças medem 'OK' individualmente, mas não se ajustam de forma consistente durante a montagem

Em SENLAN, tratamos o equipamento como parte de um sistema de controle . O objetivo é prático: moldar componentes que se encaixem com menos ajustes, funcionem de forma mais consistente nas cavidades e permaneçam estáveis ​​de lote para lote.

1. Estabilidade dimensional: controlando a deriva antes que se torne um trabalho adequado

Para moldes com múltiplas cavidades, a estabilidade deve ser controlada em três níveis:

• repetibilidade peça a peça

• consistência cavidade a cavidade

• estabilidade lote a lote

Selecionamos rotas de usinagem com base no tipo de CTQ, como fechamento, vedação, rosca ou recursos de encaixe, bem como condição do material e acessibilidade dos recursos. Isso ajuda a prevenir fatores comuns de instabilidade, incluindo:

• deflexão da ferramenta em recursos de longo alcance ou micro

• margem de estoque irregular antes de terminar

• desvio térmico causado por corte agressivo ou rotas de processo instáveis

• variação que só aparece quando as peças são montadas em um molde completo

Para superfícies complexas e áreas de ajuste de precisão, usamos a fresagem CNC da Röders para oferecer suporte à precisão do perfil e à consistência da superfície. Para recursos pequenos, canais estreitos e pré-acabamento de precisão, o fresamento CNC Jingdiao ajuda a controlar a geometria localizada onde mesmo pequenos desvios podem causar incompatibilidade de montagem posteriormente. Para componentes do tipo eixo, como pinos centrais, anéis de pescoço e inserções de rosca , , o torneamento CNC Hardinge com rolamentos hidrostáticos suporta controle estável de diâmetro e concentricidade para construções repetidas.

Para características CTQ definidas, nossa capacidade de tolerância pode atingir até ±0,005 mm , dependendo da geometria, do material, da rota de processo validada e do plano de inspeção. Aplicamos um controle rígido onde é importante funcionalmente, e não forçando o mesmo nível de tolerância em todas as dimensões.

2. Ajuste, fechamento e vedação: fazendo com que peças 'no desenho' funcionem em moldes reais

Muitos componentes são medidos corretamente no papel, mas ainda criam problemas de montagem ou produção. Em tampas de embalagens e moldes médicos, pequenas alterações nas áreas relacionadas ao ajuste podem afetar:

• contato de desligamento e risco de flash

• terras de vedação e pressão de contato

• engate de rosca e consistência de montagem

É por isso que planejamos processos em torno de superfícies funcionais e não apenas no formato da peça.

Onde a estabilidade do torneamento afeta diretamente o ajuste e a repetibilidade, o torneamento CNC Hardinge ajuda a reduzir a variação nos diâmetros críticos e nos recursos relacionados à concentricidade. Onde o corte convencional não consegue controlar de forma confiável detalhes profundos, estreitos, com cantos vivos ou endurecidos, o Makino EDM é usado para estabilizar a geometria e reduzir modos de falha, como:

• Sobrecorte ou corte local em detalhes de fechamento

• engate irregular da rosca

• contato de vedação instável que só aparece durante testes

O resultado para os clientes é simples: menos ajustes na bancada durante a construção do molde e menos ajustes após a instalação.

3. Acabamento de Superfície: Reduzindo a Carga de Polimento e Protegendo a Geometria Funcional

O acabamento superficial não é apenas cosmético. Afeta o tempo de polimento, a preparação da textura, a liberação da peça e se as superfícies funcionais mudam durante o acabamento.

Usamos estratégias de fresamento e EDM de alta precisão para manter condições de superfície consistentes antes do polimento ou texturização. Para perfis sensíveis a contorno e retilinidade, como pastilhas, controles deslizantes, elevadores e pastilhas de conformação, , a EDM com fio Sodick suporta contornos limpos e verticalidade estável, reduzindo a necessidade de correção posterior.

Quando exigido pela aplicação, podemos suportar acabamento fino até Ra 0,1 μm em áreas críticas, dependendo da geometria, do material e da rota do processo. Isso ajuda a evitar:

• trabalho de polimento excessivo

• preparação de textura inconsistente

• marcas de usinagem visíveis em superfícies de alto brilho

• alterações de ajuste causadas por correção excessiva durante o acabamento

4. Materiais Endurecidos e Características Profundas: Escolhendo o Processo Certo para Evitar Riscos

Nervuras profundas, canais estreitos, cantos vivos e aços endurecidos são comuns em projetos de moldes modernos — e também são fontes comuns de instabilidade de usinagem.

Se a rota do processo estiver errada, o resultado geralmente é:

• deflexão e dispersão de tamanho

• distorção de calor e deriva

• baixa verticalidade ou inconsistência de perfil

• mudanças de geometria após tratamento térmico

Para controlar esses riscos, SENLAN combina fresamento, Makino EDM, Sodick wire EDM e métodos de retificação baseados no tipo de recurso. Para estruturas escalonadas e faces de acoplamento, a retificação escalonada oferece suporte à planicidade e à consistência do degrau para estabilizar o alinhamento da montagem, especialmente em superfícies relacionadas ao ajuste.

5. Inspeção e Rastreabilidade: Inspeção como Controle de Processo, Não Apenas uma Porta Final

A usinagem de precisão não está completa sem uma verificação confiável. Em SENLAN, a inspeção apoia o processo — ela não é usada apenas para julgar o resultado final.

Dependendo do tipo de peça e CTQs, aplicamos:

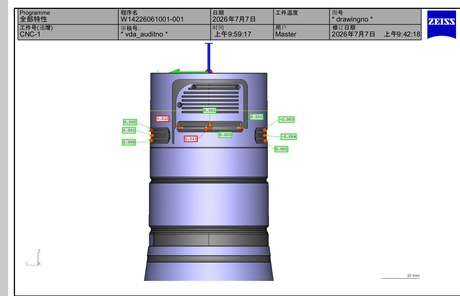

• Zeiss CMM para dimensões críticas, precisão posicional, perfis e geometria relacionada ao ajuste

• Medição de circularidade Accretech para circularidade, cilindricidade, concentricidade e excentricidade em componentes cilíndricos

• Microscópio ferramenta Mitutoyo para micro-recursos, pequenos contornos e verificação de detalhes finos

• Medidor de altura digital TESA para dimensões, degraus e superfícies de referência relacionadas à altura

Os pontos de inspeção típicos podem incluir:

• depois do semi-acabamento

• depois de EDM ou wire EDM

• antes das operações finais relacionadas ao ajuste

• antes do envio

Também podemos oferecer suporte a documentação como:

• FAI (Inspeção do Primeiro Artigo)

• Relatórios CMM para os principais CTQs

• relatórios de circularidade ou cilindricidade

• referências de medição e identificação rastreável de peças , quando necessário

O que isso significa para os clientes

Equipamentos avançados só importam se reduzirem o risco real de mofo. Na prática, os clientes se beneficiam de:

• menos ajustes de montagem durante a montagem

• melhor consistência cavidade a cavidade

• desempenho de fechamento e vedação mais estável

• menos variação entre pedidos repetidos

• construções de moldes mais suaves e produção mais confiável

Se você compartilhar seu desenho e lista de CTQ , juntamente com material, dureza e contagem de cavidades , poderemos recomendar uma rota de processo adequada — incluindo fresamento, eletroerosão, retificação e um plano de inspeção — e fornecer feedback prático dentro de 24 a 48 horas.
