De moldes de protótipo impressos em 3D a ferramentas de produção: como reduzir rebarbas

Os moldes de protótipo impressos em 3D são úteis para o desenvolvimento inicial de produtos. Eles ajudam as equipes de engenharia a testar a geometria, produzir as primeiras amostras e aprender rapidamente antes de se comprometerem com as ferramentas de produção.

Mas assim que um processo de protótipo começa a fornecer amostras de clientes ou pedidos de pequenos lotes, as expectativas mudam. Um molde que fosse bom o suficiente para a aprendizagem pode não ser suficientemente estável para uma produção repetível.

Um exemplo comum é o flash. As equipes que usam moldes de protótipo FDM ou SLA podem achar que o formato da peça é aceitável, mas as bordas precisam ser aparadas manualmente após cada ciclo. A princípio, aparar com uma faca pode parecer administrável. Com o tempo, torna-se lento, inconsistente e arriscado, especialmente se a peça for usada em aplicações médicas, de embalagem, de tampas, de fechamento, cosméticas ou de vedação.

Resposta rápida: Os moldes de protótipo impressos em 3D geralmente criam flashes porque a linha de partição, a rigidez do molde, a estabilidade de fixação e a precisão da superfície são limitadas. Os poços de transbordamento e os recursos de corte podem ajudar a gerenciar o excesso de material, mas não podem substituir ferramentas de produção precisas.

Por que os moldes de protótipo costumam criar Flash

Flash não é apenas material extra ao redor de uma peça moldada. Geralmente é um sinal de que o molde não está controlando bem a pressão, o fechamento, a ventilação ou o alinhamento.

Em moldes de protótipo, o flash geralmente vem de:

• Ajuste inadequado da linha de partição
• Planicidade limitada entre as metades do molde
• Pressão de fixação irregular
• Baixa rigidez do molde sob pressão
• Profundidade ou localização de ventilação descontrolada
• Deformação do material durante ciclos repetidos
• Desgaste nas superfícies de contato
• Montagem manual ou variação de fixação manual

Esses problemas são especialmente visíveis quando o material moldado flui facilmente ou quando a peça possui bordas finas, características de vedação ou superfícies cosméticas. Mesmo uma pequena lacuna na linha de partição pode criar uma fina película de rebarba que deve ser removida posteriormente.

É por isso que o controle de flash deve começar com a estabilidade da ferramenta, e não com o pós-processamento.

Por que o Flash se torna um risco de produção

Na prototipagem inicial, um pouco de flash pode ser aceitável. Um projetista pode cortar várias amostras, inspecionar a peça e continuar os testes. Isso é normal durante o desenvolvimento.

O problema começa quando o corte passa a fazer parte do fluxo de trabalho da produção.

Para uma amostra única, o corte pode ser aceitável. Para entrega ao cliente, validação médica, aprovação de embalagens ou produção de múltiplas cavidades, o flash torna-se um risco para ferramentas e processos.

Por que os moldes impressos em 3D enfrentam dificuldades com o controle da linha de partição

Os moldes FDM e SLA podem reduzir o tempo de desenvolvimento, mas não se comportam como ferramentas metálicas de nível de produção.

Os moldes FDM são especialmente limitados porque as linhas de camada, a variação local da superfície e o desvio dimensional dificultam a criação de um fechamento limpo da linha de partição. Os moldes SLA podem melhorar a resolução da superfície, mas ainda apresentam limitações de rigidez, resistência ao desgaste e estabilidade térmica.

As limitações comuns incluem:

• Linhas de camada que impedem o contato total entre as metades do molde
• Planicidade limitada em toda a superfície de partição
• Rigidez mais baixa em comparação com ferramentas de alumínio ou aço
• Sensibilidade ao calor durante ciclos de moldagem repetidos
• Desgaste da superfície que piora com o tempo
• Variação de fixação manual de ciclo para ciclo
• Menor precisão dimensional em recursos de controle de rebarbas finas

Isso não torna os moldes impressos em 3D uma escolha ruim. Freqüentemente, eles são a ferramenta certa para testes de conceito e amostras iniciais de trabalho. O erro é esperar que eles forneçam o mesmo controle de flash, acabamento superficial e repetibilidade que as ferramentas de produção.

Os recursos Overflow Wells ou Tear-Trim podem ajudar?

Poços de transbordamento, calhas e recursos de corte podem ser úteis quando projetados corretamente. Sua finalidade é movimentar o excesso de material para uma área controlada, facilitando sua remoção após a moldagem.

Eles podem ajudar:

• Rebarbas móveis longe de superfícies funcionais
• Oferece aos operadores uma área mais limpa para agarrar e remover o excesso de material
• Reduzir o corte aleatório da faca ao redor da borda da peça
• Proteger a superfície da peça principal contra danos de corte
• Melhorar a consistência em uma operação de corte secundário

No entanto, esses recursos têm limites. Eles não conseguem corrigir totalmente o mau ajuste da linha de partição, a fixação fraca, a deformação do molde, a ventilação descontrolada ou as faces de acoplamento de baixa precisão.

Um recurso de corte de rasgo pode reduzir danos manuais, mas ainda pode deixar uma linha de testemunha. Para peças médicas, recursos de vedação, peças de fechamento ou embalagens de cosméticos, essa linha testemunha ainda pode ser inaceitável.

A conclusão prática é simples: os recursos de design podem facilitar o gerenciamento do flash, mas ferramentas precisas são o que reduzem o flash na fonte.

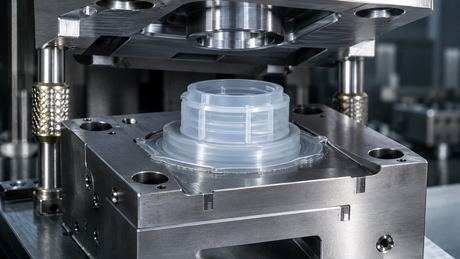

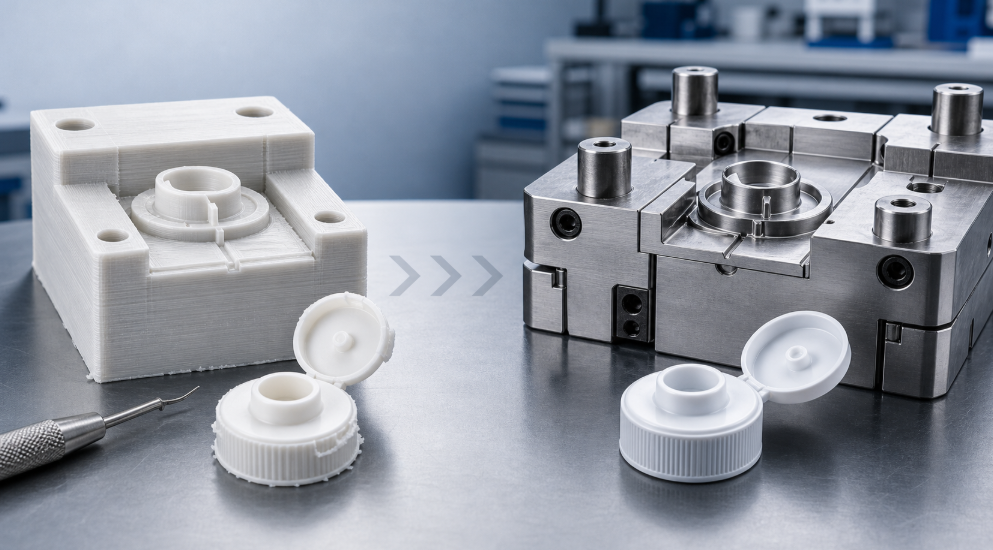

Quando passar de ferramentas de protótipo para ferramentas de produção

As ferramentas de protótipo são para aprendizado. As ferramentas de produção são para repetibilidade.

Um projeto pode estar pronto para ir além dos moldes de protótipo impressos em 3D quando:

• O corte manual leva muito tempo
• O brilho afeta a aprovação do cliente
• O corte da faca deixa marcas visíveis
• A peça já está sendo vendida em pequenos lotes
• A demanda de produção está aumentando
• A validação ISO, médica ou do cliente está planejada
• Várias cavidades serão necessárias
• A repetibilidade dimensional se torna mais importante do que a flexibilidade do projeto
• A mesma peça deve ser produzida consistentemente ao longo do tempo

Este é o estágio em que o risco de ferramentas se torna risco de negócio. Se o molde não conseguir controlar a linha de partição, a equipe de produção poderá gastar mais dinheiro corrigindo peças do que gastaria melhorando a estratégia de ferramentas anteriormente.

O que as ferramentas de produção devem controlar

Um molde de produção deve fazer mais do que apenas criar o formato da peça. Deve controlar as condições de moldagem que tornam a peça repetível.

Para componentes sensíveis a flash, uma revisão das ferramentas de produção deve incluir:

• Ajuste da linha de partição e qualidade de fechamento
• Geometria da ventilação e localização da ventilação
• Distribuição da força de fixação
• Alinhamento da cavidade e do núcleo
• Planicidade e rigidez da inserção
• Trajeto de fluxo do material
• Requisitos de acabamento de superfície
• Relacionamentos de referência
• Estratégia de inserção de substituição
• Requisitos de inspeção e medição

O ajuste da linha de partição, a ventilação e a força de fixação são geralmente as primeiras áreas a serem revisadas. Se uma dessas áreas estiver instável, o flash geralmente retorna mesmo após ajustes no processo.

É aqui que as ferramentas de moldagem por injeção de plástico precisam ser planejadas em torno do ambiente de produção real, e não apenas em torno da geometria do protótipo.

Por que as inserções removíveis ajudam durante o aumento de escala

Uma estratégia prática durante o desenvolvimento do protótipo até a produção é usar uma base de molde com inserções removíveis. Isso dá ao projeto mais flexibilidade e ao mesmo tempo avança em direção a uma ferramenta pronta para produção.

Inserções removíveis podem ajudar:

• Reduzir o custo de reprojeto
• Isolar problemas específicos da cavidade
• Apoiar mudanças de projeto após testes iniciais
• Simplificar o reparo e a manutenção
• Reduzir o tempo de inatividade total do molde
• Melhorar o controle de peças de reposição
• Suportar o desenvolvimento futuro de múltiplas cavidades

Para projetos médicos e de embalagens, a precisão da inserção geralmente determina se o produto moldado final permanece estável. A base do molde fornece a plataforma, mas a pastilha controla os detalhes da cavidade, a qualidade do fechamento, a geometria da rosca, a área de vedação e o comportamento da linha de partição.

É por isso que componentes de moldes de precisão de alta qualidade são importantes quando um projeto passa de amostras de protótipos para ferramentas de produção.

O que os compradores devem preparar antes da revisão do DFM

Uma boa revisão do DFM é mais fácil quando o fornecedor de ferramentas recebe informações claras com antecedência. Para problemas de flash, fotos e detalhes reais de amostras são especialmente úteis porque mostram onde o molde não consegue controlar o material.

Antes de solicitar suporte para ferramentas de produção, os compradores devem preparar:

• Desenho
• 2D de modelo 3D
• Tipo de material
• Tamanho da peça e espessura da parede
• Alvo volume anual
• Fotos de protótipo atuais
• Fotos de localização de flash
• Método de corte atual
• Áreas de flash aceitáveis e inaceitáveis
• Requisitos de acabamento de superfície
• Funções de vedação ou montagem
• Requisitos médicos, de embalagem ou de validação
• Número de cavidade esperado
• Requisitos de inspeção

Para inserções complexas, áreas de fechamento, recursos de rosca ou pequenos detalhes de vedação, os compradores também podem precisar de peças de molde usinadas personalizadas, em vez de uma ferramenta de protótipo de uso geral.

Como SENLAN apoia a estabilidade do molde de produção

SENLAN Precision oferece suporte a componentes de moldes personalizados e soluções de moldes de injeção para projetos que exigem desempenho de produção estável. As aplicações típicas incluem consumíveis médicos, tampas de garrafas, tampas, embalagens para cuidados com a pele, embalagens de cosméticos, embalagens de recarga, tampas de bico de plástico e projetos de moldes de injeção com múltiplas cavidades.

Para projetos que passam de ferramentas de protótipo para ferramentas de produção, a chave é revisar os riscos antes da construção do molde. Essa revisão pode incluir localização da linha de partição, precisão da inserção, estratégia de ventilação, considerações sobre resfriamento, áreas críticas de fechamento, controle de componentes de substituição e planejamento de inspeção.

Dependendo do produto, os compradores podem precisar de suporte de ferramentas específicas para aplicações, como componentes de moldes médicos , , componentes de moldes de tampas ou componentes de moldes de embalagens cosméticas.

Um produto moldado estável não é criado apenas pelo aço moldado. Depende do projeto da peça, da estrutura do ferramental, da precisão da pastilha, do planejamento do processo e do controle de inspeção trabalhando juntos.

Lista de verificação prática antes da produção

Antes de aprovar ferramentas de produção, revise o projeto sob três ângulos: design do produto, design de ferramentas e planejamento de produção.

Design de Produto

• Onde está localizada a linha de partição?
• O flash é permitido nessa área?
• A peça possui superfícies vedantes, de contato médico ou cosméticas?
• Um recurso de corte ou estouro pode ser adicionado com segurança?
• O corte deixará marcas inaceitáveis?

Projeto de ferramentas

• O ajuste da linha de partição é controlado?
• As aberturas de ventilação foram projetadas corretamente?
• A força de fixação está distribuída uniformemente?
• As pastilhas são rígidas e estáveis?
• As áreas críticas de fechamento estão polidas, retificadas ou instaladas corretamente?
• São necessárias inserções removíveis para alterações futuras?

Planejamento de Produção

• Qual é o volume anual esperado?
• O corte manual ainda é aceitável?
• Existe um requisito ISO, validação ou aprovação do cliente?
• Serão necessárias múltiplas cavidades?
• Que relatório de inspeção deve ser fornecido?
• Como as inserções de substituição serão controladas?

Esta lista de verificação ajuda a transformar um problema de protótipo em uma decisão sobre ferramentas de produção. Também ajuda os compradores a evitar a aprovação de uma ferramenta que ainda depende muito de reparo manual.

Perguntas frequentes

Por que os moldes de protótipo impressos em 3D criam mais flash?

Os moldes de protótipo impressos em 3D geralmente criam mais brilho porque suas faces de contato, planicidade, rigidez e estabilidade de fixação são limitadas em comparação com ferramentas metálicas de produção. As linhas da camada FDM e a deformação do material podem criar pequenas lacunas por onde o material escapa.

Os poços de transbordamento podem eliminar o flash?

Os poços de transbordamento podem guiar o excesso de material e facilitar a remoção da rebarba, mas geralmente não conseguem eliminar a rebarba se a linha de partição, a ventilação, a fixação ou a precisão do molde forem instáveis.

O que é um design de corte rasgado?

Um design de corte de rasgo cria uma área fina e controlada que pode ser removida após a moldagem. Pode reduzir o corte manual da faca, mas ainda requer ferramentas precisas e pode deixar uma linha testemunha.

Quando um molde protótipo deve ser substituído por ferramentas metálicas?

Um molde de protótipo deve ser substituído por ferramentas de produção quando o tempo de corte se tornar muito alto, o flash afetar a qualidade da peça, a demanda aumentar, a validação for necessária ou a repetibilidade se tornar mais importante do que a flexibilidade do protótipo.

Como o ajuste da linha de partição afeta o flash?

Se a linha de partição não fechar de maneira firme e uniforme, o material poderá escapar através de pequenas aberturas. Isso cria rebarbas, especialmente em processos de moldagem de baixa viscosidade ou sensíveis a rebarbas.

O que os compradores devem fornecer antes das ferramentas de produção?

Os compradores devem fornecer arquivos 3D, desenhos 2D, informações sobre materiais, amostras ou fotos de peças, áreas com problemas de flash, volume de produção esperado, requisitos de superfície, áreas funcionais e expectativas de inspeção.

Considerações Finais

Os moldes de protótipo impressos em 3D são valiosos para o desenvolvimento de produtos, mas não podem resolver todos os problemas de produção.

Quando problemas de flash, corte manual, danos às peças e repetibilidade se tornam problemas recorrentes, o projeto deve avançar em direção a ferramentas de produção adequadamente projetadas. Poços de transbordamento, calhas e recursos de corte de rasgo podem melhorar a remoção de rebarbas, mas não podem substituir o ajuste preciso da linha de partição, inserções estáveis, ventilação adequada, fixação controlada e usinagem de nível de produção.

Para projetos médicos e de embalagens, a estabilidade das ferramentas não é apenas um detalhe de fabricação. Afeta a qualidade do produto, a aprovação do cliente, o planejamento de validação e a confiabilidade da produção a longo prazo.

As ferramentas de protótipo ajudam a provar a ideia. As ferramentas de produção ajudam a comprovar o processo.
