Dominando os cortes internos na moldagem por injeção: núcleos dobráveis ​​Senlan – uma solução inovadora

O que são reduções internas e por que são tão desafiadoras?

Um rebaixo interno refere-se a qualquer recurso dentro de uma peça moldada que obstrua sua ejeção direta do lado do núcleo. Os tipos comuns de cortes internos incluem:

• Roscas internas (por exemplo, tampas de frascos, invólucros médicos)

• Ranhuras de retenção/recursos de encaixe dentro de tubos ou alojamentos

• Costelas internas, recursos de travamento ou geometrias estilo baioneta

•Logotipos embutidos ou perfis de vedação interna

O desafio principal é simples: a peça “engancha” mecanicamente no núcleo, tornando impossível ejetar a peça sem primeiro remover ou colapsar a geometria que criou o corte inferior. Este requisito acrescenta custos e riscos, pois obriga os projetistas de moldes a empregar ações de molde secundárias, que muitas vezes devem ser realizadas em espaços confinados com tolerâncias rigorosas.

Soluções tradicionais de redução interna e seus custos ocultos

Embora os métodos tradicionais possam ser eficazes em determinados cenários, muitas vezes surgem à custa de outros factores, introduzindo um novo conjunto de problemas. Abaixo estão várias soluções tradicionais comuns e suas desvantagens:

1. Ações laterais/slides (elevadores internos)

•Prós: Tecnologia madura, amplamente compreendida.

•Contras: Aumenta o tamanho do molde, a complexidade, os pontos de desgaste e a sensibilidade da configuração. As corrediças com corte inferior interno costumam ser de difícil acesso, difíceis de ventilar e sujeitas a desgaste, especialmente quando o corte inferior é profundo, a resina é abrasiva ou a contagem de ciclos é alta.

2.Inserções carregadas à mão

•Prós: Baixo custo inicial do molde.

•Contras: Requer mão de obra significativa, apresenta riscos de segurança, leva a menor produtividade e qualidade inconsistente. O carregamento manual raramente é uma resposta de longo prazo para programas de produção de alto volume ou indústrias regulamentadas.

3. Mecanismos de desaparafusamento (para recursos rosqueados)

•Prós: Excelente para peças rosqueadas quando projetadas corretamente.

•Contras: Caro, alta manutenção e pode aumentar o tempo de ciclo. Os sistemas de desaparafusamento são altamente eficazes para determinados fechos e peças roscadas, mas não são ideais para todos os cortes internos e aumentam significativamente a complexidade mecânica.

4. Decapagem (Deformação Elástica)

•Prós: Menor complexidade de ferramentas.

•Contras: Só funciona quando a geometria/material permite; acarreta riscos de branqueamento por estresse, deformação e rejeições. A decapagem depende da flexão da peça no corte inferior, o que muitas vezes é incompatível com requisitos dimensionais rígidos ou materiais quebradiços.

Resumo: Embora os métodos tradicionais possam resolver o problema, eles frequentemente acarretam uma série de custos ocultos, incluindo aumento da carga de manutenção, tempo de inatividade, ejeção inconsistente e tempos de ciclo estendidos.

A vantagem do núcleo dobrável: cortes internos sem excesso de engenharia

Um núcleo dobrável forma o recurso interno em tamanho real durante a injeção e depois se retrai para dentro para ejeção, permitindo que a peça seja liberada de forma limpa, sem a necessidade de ações laterais ou elevadores internos complexos. Isso se traduz em:

•Eliminação de ações colaterais em muitas aplicações de cortes internos.

•Redução da área ocupada pelo molde (menos componentes móveis ao redor da cavidade).

•Melhor repetibilidade simplificando a sequência de ação.

•Redução dos custos de manutenção através da redução dos mecanismos de desgaste intensivo.

•Tempos de ciclo reduzidos, permitindo rotinas de ejeção mais suaves e rápidas (dependendo da aplicação).

Os núcleos dobráveis ​​Senlan são projetados para fabricantes que exigem engenharia de precisão, desempenho previsível e estabilidade de longo prazo em ambientes de produção desafiadores.

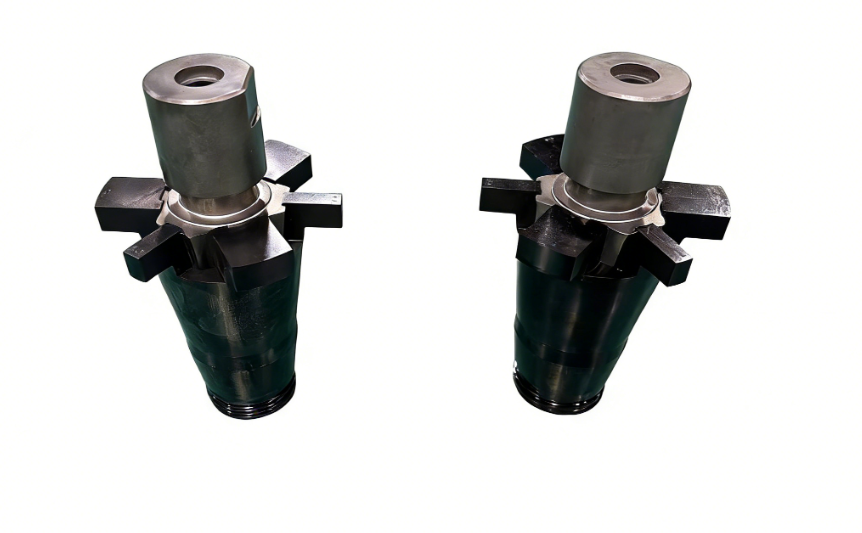

Como funcionam os núcleos dobráveis ​​Senlan (conceitualmente)

Embora os designs variem de acordo com a aplicação, o princípio subjacente permanece consistente:

1. Fase de moldagem: O núcleo se expande para formar com precisão a geometria interna.

2. Fase de colapso: Os segmentos centrais retraem-se para dentro para limpar o corte inferior.

3. Fase de ejeção: A peça é liberada suavemente sem arrastar, arranhar ou travar.

Esta ação de colapso é particularmente valiosa quando o seu corte interno é:

•Profundo ou contínuo (por exemplo, uma ranhura de retenção completa de 360°)

•Localizado em um espaço confinado

•Sensível a danos superficiais

•Exigindo controle dimensional consistente

Onde os núcleos dobráveis ​​​​Excelam

1. Indústria de embalagens: tampas, fechos, componentes de distribuição

•Projetos de embalagem prosperam com tempos de ciclo curtos e alto tempo de atividade. Os núcleos dobráveis ​​são uma excelente opção para: anéis de retenção internos, recursos de encaixe dentro das tampas e perfis de vedação internos complexos. O resultado: menos ações de molde, menos pontos de desgaste e ejeção mais consistente.

2.Indústria Médica: Carcaças, consumíveis de diagnóstico, conectores

•A moldagem médica geralmente exige: tolerâncias rígidas, superfícies controladas (sem marcas de arrasto) e repetibilidade estável em longos ciclos de produção. Um núcleo dobrável pode reduzir significativamente a variabilidade introduzida pelo complicado tempo de deslizamento e ajuste interno do elevador.

Considerações de projeto e engenharia (pontos-chave para confirmação antecipada)

Um núcleo dobrável não é uma “solução de modernização”; é mais eficaz quando considerado durante o DFM (Design for Manufacturability) e a fase de projeto do molde. Aqui estão os principais itens para validar:

1.Geometria e profundidade do corte inferior: O corte inferior é contínuo (360°) ou parcial? Qual é a profundidade? Existe comprimento axial suficiente para colapso e ejeção?

2. Comportamento da resina: A taxa de encolhimento e a rigidez afetam a força de ejeção. Materiais com enchimento de vidro ou abrasivos influenciam as expectativas de desgaste. Materiais de qualidade médica podem exigir controles mais rígidos de superfície e contaminação.

3. Requisitos de tolerância e acabamento de superfície: Se a superfície interna for uma área de vedação funcional ou exigir um ajuste preciso, você precisará de: alinhamento estável do núcleo, comportamento de colapso consistente e um acabamento de superfície apropriado para reduzir o arrasto/marcação.

4. Estratégia de ventilação e passagem: Os recursos internos podem facilmente reter o ar. Uma boa ventilação e estabilidade do processo são essenciais para evitar queimaduras, curtos-circuitos e enchimento inconsistente.

5. Volume de produção e metas de ciclo de vida: Os programas de produção de alto volume se beneficiam mais de: mecanismos simplificados, manutenção reduzida e desempenho previsível em longos ciclos de produção.

A Senlan integra aplicações de núcleo dobráveis ​​como parte de soluções mais amplas de ferramentas personalizadas e fabricação de componentes de molde de alta precisão, garantindo que o design do núcleo se alinhe às necessidades gerais de desempenho do seu molde.

Problemas comuns que núcleos dobráveis ​​ajudam a resolver

•"A peça gruda no núcleo e se arrasta durante a ejeção." Núcleos dobráveis ​​reduzem a interferência, retraindo-se para longe do corte inferior antes da ejeção, diminuindo assim a chance de marcas de arrasto e arranhões.

•"Estamos lutando contra o flash ou o desgaste nas ações dos slides internos." A eliminação dos slides internos pode remover superfícies de contato com alto desgaste e sensibilidade de temporização que muitas vezes causam flash ou incompatibilidade.

•"Nosso tempo de ciclo é instável devido à ejeção inconsistente." Uma ejeção mais previsível pode estabilizar a força e o tempo de ejeção, contribuindo para a estabilidade geral do ciclo (resultados específicos dependem da geometria e do processo da peça).

•"A manutenção do molde é muito frequente." Menos ações complexas geralmente significam menos pontos de falha, especialmente em ambientes de alta cavitação ou de alto ciclo.

Por que escolher a Senlan para soluções centrais dobráveis?

Quando estão envolvidos cortes internos, você precisa de mais do que apenas um componente; você precisa de um sistema de precisão que funcione de maneira confiável em condições reais de produção. A abordagem da Senlan está alinhada com o que é mais importante para moldadores e OEMs:

•Engenharia de Precisão: Garantindo estabilidade dimensional.

•Tecnologia de fabricação avançada: Processos de usinagem CNC de alta precisão para suportar ajuste e acabamento repetíveis.

•Integração com necessidades mais amplas de projeto de componentes de molde e ferramentas.

•Mentalidade de Suporte de Engenharia: Avaliar o desafio da redução, não apenas vender uma peça.

Se você já está adquirindo componentes de molde personalizados ou peças de usinagem CNC, as soluções de núcleo dobráveis ​​são uma extensão natural quando a geometria interna se torna o fator limitante na produção.

Lista de verificação rápida: um núcleo dobrável é adequado para o seu corte interno?

Considere um núcleo dobrável quando:

•O rebaixo interno é contínuo ou de difícil acesso.

•Mecanismos deslizantes/elevadores estão gerando manutenção e tempo de inatividade.

•As superfícies estéticas/funcionais das peças estão sendo danificadas durante a liberação.

•Você precisa de maior repetibilidade em longos ciclos de produção.

•Você deseja reduzir a complexidade ou a pegada do molde.

Os métodos tradicionais ainda podem ser a melhor escolha quando:

•O recurso é uma rosca simples que já funciona bem em uma ferramenta de desaparafusamento.

•O rebaixo é menor e o material se desprende de maneira confiável e sem deformação.

•O volume de produção é muito baixo para justificar uma solução mais projetada.

FAQ: Núcleos dobráveis ​​para cortes internos

Que tipos de recursos internos um núcleo dobrável pode formar?

As aplicações comuns incluem ranhuras internas, anéis de retenção, recursos de encaixe internos e certas geometrias internas semelhantes a roscas ou de travamento, dependendo das restrições do projeto.

Um núcleo dobrável melhorará o tempo de ciclo?

Potencialmente – especialmente se substituir mecanismos mais lentos ou mais exigentes – mas o impacto no tempo de ciclo depende do design da peça, do resfriamento, dos requisitos de ejeção e do layout geral do molde.

Os núcleos dobráveis ​​são adequados para produção em alto volume?

Sim, os núcleos dobráveis ​​são frequentemente escolhidos especificamente para suportar consistência de alto volume, simplificando ações internas complexas e melhorando a confiabilidade da ejeção.

Que informações devo fornecer para avaliação?

Compartilhe o desenho da peça/arquivo 3D, tipo de resina, volume anual, metas de contagem de cavidades, dimensões críticas para a qualidade e detalhes do corte interno (profundidade, localização, superfícies funcionais).

Próxima etapa: Resolva o corte inferior – sem complicar o molde

Os cortes internos não precisam mais exigir ações laterais complexas, elevadores frágeis ou soluções alternativas que exigem muito trabalho. Com os núcleos dobráveis ​​Senlan, muitas vezes você pode obter a geometria interna necessária e, ao mesmo tempo, aprimorar a simplicidade do molde, a repetibilidade e a estabilidade da produção.

Se você estiver planejando um novo molde – ou solucionando problemas em uma peça interna existente – Senlan pode ajudar a avaliar a geometria e recomendar uma abordagem de núcleo dobrável alinhada com suas metas de desempenho.
