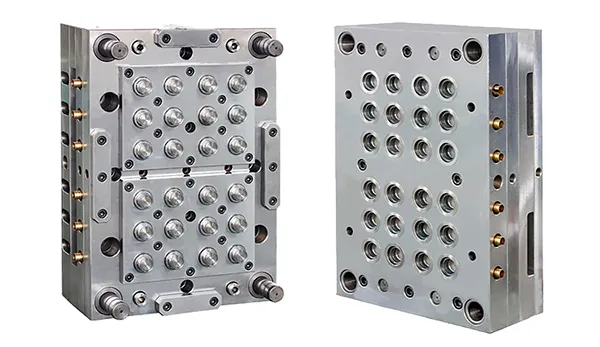

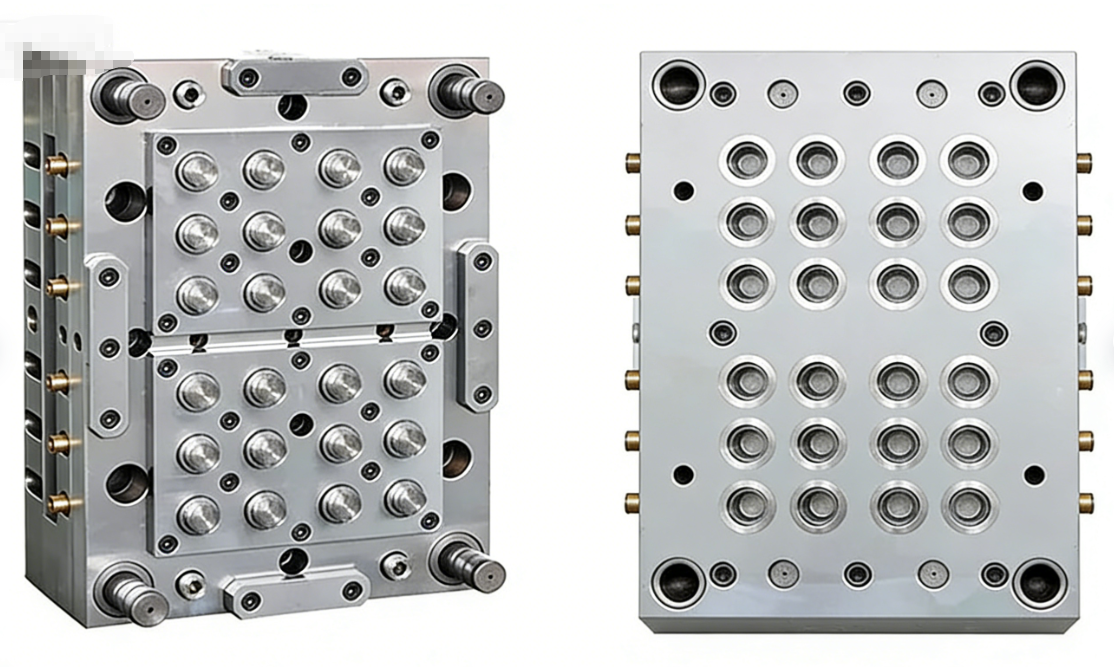

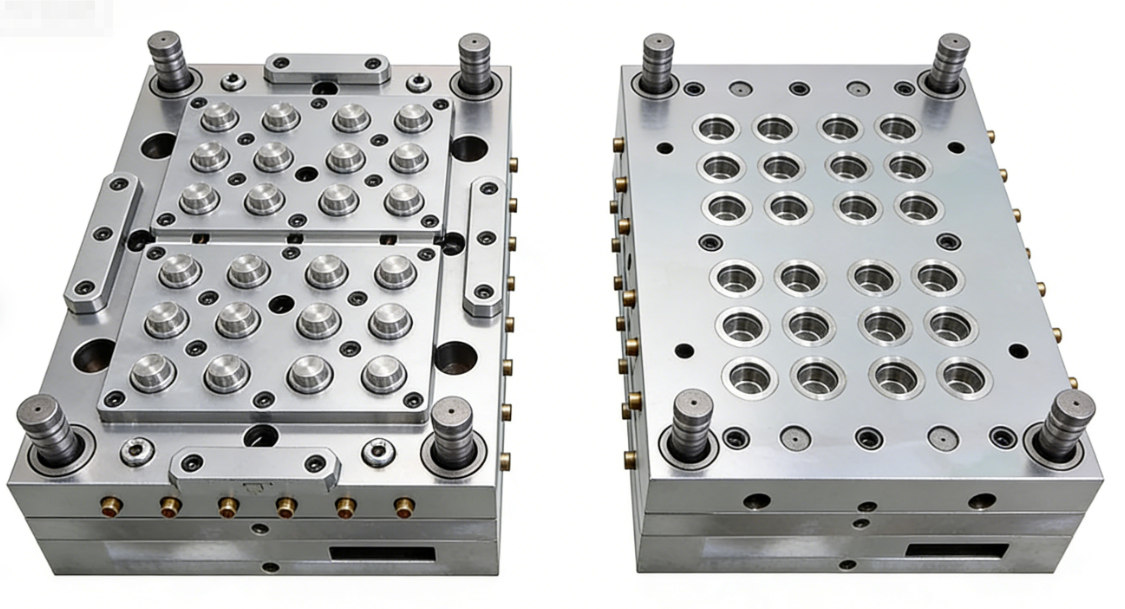

Estudo de caso de molde para tampa de garrafa com 24 cavidades

Estabilizando a Consistência Cavidade a Cavidade para Fechamentos de Selo de Água

Este é um estudo de caso anônimo de um molde de tampa de garrafa de 24 cavidades desenvolvido para aplicações de vedação de tampas de garrafas de água e de água potável . O projeto se concentrou em uma questão central:
como manter 24 cavidades funcionando de forma consistente o suficiente para reduzir o trabalho de adaptação, estabilizar o desempenho da vedação e reduzir o tempo de teste e validação?

Para projetos de moldes de tampas como esse, o cliente geralmente não precisa lidar com apenas uma cavidade. A verdadeira questão é saber se todas as cavidades se comportam da mesma maneira – na montagem, na vedação e na repetição da produção. Esse é o problema que este projeto foi construído para resolver.

Resumo de 10 segundos

Melhor ajuste para

• Projetos de moldes de tampas com 24 cavidades e múltiplas cavidades superiores

• aplicações de vedação de tampas de garrafas de água

• fechamentos de água potável

• projetos onde a variação da cavidade leva a vazamentos, longos tempos de configuração ou trabalhos repetidos de adaptação

O que ajudamos a melhorar

• menor variação cavidade a cavidade

• desempenho de vedação mais estável

• menos ajustes de montagem durante a montagem e testes

Como fazemos isso

• usinagem controlada de componentes críticos do molde

• inspeção de processo em etapas principais

• dados funcionais e controle baseado em CTQ

• estratégia de componentes substituíveis para facilitar a manutenção

Instantâneo do projeto

O desafio do cliente

O objetivo do cliente não era apenas fazer bonés. O objetivo era torná-los consistentes em todas as 24 cavidades , mantendo o desempenho da vedação estável na produção.

Os principais riscos neste tipo de projeto foram:

• algumas cavidades apresentando comportamento de vedação diferente

• engate da rosca mudando ligeiramente de cavidade para cavidade

• trabalho de montagem aumentando durante a montagem

• a validação demorou mais porque a vedação não era estável o suficiente

• moldagem experimental que requer ajustes repetidos antes que todas as cavidades funcionassem de forma consistente

Em suma, a questão não era se uma única cavidade poderia passar.
A questão era se todas as 24 cavidades poderiam funcionar da mesma maneira.

Por que este projeto foi sensível

Para moldes de tampas de garrafas usados ​​em aplicações de vedação, as características mais críticas geralmente não são todas as dimensões iguais. O foco real está nos recursos do CTQ , incluindo:

• terras de selagem

• diâmetros relacionados à rosca

• diâmetros de ajuste

• recursos relacionados à concentricidade

• áreas relacionadas a fechamento e montagem

Pequenas derivas nessas áreas podem levar a:

• contato de vedação irregular

• desempenho de thread instável

• maior risco de flash

• mais encaixe na bancada durante a montagem

• ciclos mais longos de teste e validação

É por isso que o projeto foi tratado como um problema de controle de consistência , e não apenas como um problema de usinagem.

Nossa Estratégia de Solução

Em vez de olhar para o molde apenas como uma ferramenta acabada, focamos nas peças internas que afetam mais diretamente a repetibilidade.

1. Componentes críticos do molde primeiro

Nós nos concentramos na consistência dos componentes do molde que influenciam mais diretamente a vedação e o comportamento da cavidade, incluindo:

• pinos centrais

• inserções de cavidade

• anéis de pescoço

• inserções de rosca

• peças de reposição relacionadas ao ajuste

2. Rota de usinagem baseada em CTQ

As rotas de usinagem foram selecionadas de acordo com:

• tipo de recurso

• função de vedação ou rosca

• acesso para corte ou EDM

• risco relacionado ao ajuste

• exigência de inspeção

Isso ajudou a manter um controle mais rígido sobre as áreas que realmente afetam o comportamento do mofo.

3. Controle de Dado Funcional

A estratégia Datum foi alinhada às funções de ajuste e vedação, não apenas ao formato da peça. Isso reduziu a variação oculta que muitas vezes só aparece após a montagem.

4. Inspeção Incorporada no Processo

A inspeção não foi tratada apenas como um portão final. As dimensões críticas foram verificadas durante a produção e revisadas novamente antes do lançamento.

Consistência cavidade a cavidade

O que realmente verificamos

Não definimos a consistência da cavidade apenas pela aparência. Verificamos isso através dos recursos que afetam diretamente o desempenho do molde.

Itens de controle típicos

• concentricidade/excentricidade em diâmetros relacionados ao ajuste

• dimensões relacionadas à rosca onde o desempenho do fechamento é importante

• posição da terra de vedação e superfícies de ajuste relacionadas

• comparação dimensional cavidade a cavidade em recursos CTQ definidos

• dimensões relacionadas à montagem antes da construção final do molde

Portões de inspeção típicos

• após desbaste ou semiacabamento

• após tratamento térmico, quando necessário

• depois de EDM / fio EDM

• antes das operações finais relacionadas ao ajuste

• antes do envio

Métodos típicos de verificação

• Zeiss CMM para dimensões e geometria críticas

• verificações de circularidade/concentricidade quando necessário

• verificação relacionada à rosca dependendo do design da tampa

• revisão visual e relacionada ao ajuste antes do lançamento

Isto significa que o objetivo não é apenas qualificar uma cavidade. O objetivo é manter todas as 24 cavidades se comportando da maneira mais consistente possível.

Instantâneo de capacidade

Nota:
A capacidade de tolerância aplica-se apenas a recursos CTQ definidos . A aceitação final depende do desenho, do sistema de tolerância acordado, do plano de inspeção e do método de validação do projeto.

Câmara Quente vs. Câmara Fria

Qual deles se encaixa no projeto?

Para projetos de moldes de tampas, a escolha do canal afeta a produtividade, a aparência da porta, o uso de material e a manutenção.

Corredor Quente

Mais adequado para projetos que precisam de:

• maior eficiência de produção

• menor desperdício de material

• desempenho do ciclo mais limpo

• preenchimento mais consistente em todas as cavidades

Corredor Frio

Pode ser considerado para projetos que priorizem:

• estrutura de molde mais simples

• menor custo inicial da ferramenta

• resina específica ou preferências de projeto

A seleção final deve ser baseada no design da tampa, na resina, na meta de produção e na estratégia de manutenção.

O que este projeto mais precisava

Este projeto não consistiu apenas em fazer um molde de 24 cavidades.
Tratava-se de construir um molde que pudesse:

• reduzir a diferença entre cavidades

• mantenha a vedação mais estável

• reduzir encaixes repetidos durante a construção do molde

• reduzir o tempo gasto em validação e ajuste

• apoiar uma produção mais previsível

Essa é a verdadeira razão pela qual os compradores pedem uma solução de molde para tampas com múltiplas cavidades – não porque desejam mais cavidades, mas porque desejam uma produção mais estável dessas cavidades..

Risco e Condições Limites

Em projetos de vedação, o desempenho instável nem sempre provém apenas do molde. Também pode ser influenciado por:

• condição de correspondência do gargalo da garrafa

• variação de lote de resina

• janela de controle e processo da máquina

• equilíbrio de temperatura da câmara quente

• torque do corpo da tampa e condições de validação

Por este motivo, a revisão e validação do molde devem ser sempre consideradas em conjunto com a real condição de aplicação. Quando necessário, podemos revisar o projeto com o cliente com base na estrutura real do fechamento e nas condições de uso.

O que você precisa para começar

Para revisar um projeto semelhante com mais eficiência, forneça:

• aplicação de tampa

• contagem de cavidades

• Desenho 2D

• arquivo 3D

• amostra, se disponível

• resina

• principais pontos do CTQ, se já definidos

• produção alvo ou expectativa de ciclo

• prazo de entrega alvo

Mesmo que nem todas as informações estejam prontas, ainda podemos fornecer uma revisão inicial.

O que você pode esperar de nós

Se você compartilhar o desenho e a lista CTQ, normalmente poderemos fornecer:

• sugestão de rota de processo inicial

• pontos de foco de inspeção

• notas de risco para ajuste, vedação e consistência da cavidade

• Feedback da revisão da RFQ

Para revisões de projetos padrão, nosso objetivo é fornecer feedback inicial dentro de 24 a 48 horas , dependendo da conclusão da entrada.
