A ejeção de peças moldadas por injeção complexas representa um obstáculo de engenharia único. Saliências ocas, características cilíndricas e núcleos profundos muitas vezes resistem à remoção limpa do molde. Estas geometrias precisas sofrem facilmente danos cosméticos ou deformação estrutural durante sequências de ejeção padrão.
Quando os pinos padrão pressionam paredes finas, eles freqüentemente causam branqueamento por tensão ou perfuram completamente o plástico. As mangas ejetoras fornecem uma solução específica. Eles fornecem força de ejeção uniforme inteiramente em torno de perfis circulares para liberar com segurança a peça moldada. Ao distribuir a carga mecânica, preservam a integridade estrutural de características delicadas.
Este guia abrangente detalha a mecânica central dos sistemas de ejeção de mangas. Você aprenderá como selecionar o aço para ferramentas adequado e especificar tratamentos de superfície avançados. Também abordaremos critérios essenciais de aquisição para garantir que suas ferramentas de alto volume operem perfeitamente, sem atrasos inesperados na manutenção.
As luvas ejetoras distribuem a força de ejeção uniformemente através de recursos circulares ou ocos, evitando a perfuração do pino ou a distorção de peças comum com pinos ejetores padrão.
O sistema requer uma montagem precisa de duas partes – uma luva externa e um pino central interno estacionário – exigindo tolerâncias estritas de concentricidade.
A seleção do material (por exemplo, SKD61, H13) e os tratamentos de superfície (nitretação, endurecimento a vácuo) devem estar alinhados com a abrasividade da resina injetada para evitar escoriações prematuras.
A avaliação dos fornecedores deve centrar-se nas suas tolerâncias de maquinação, capacidades de acabamento superficial e opções de dimensionamento personalizado para mitigar os riscos de manutenção a longo prazo.

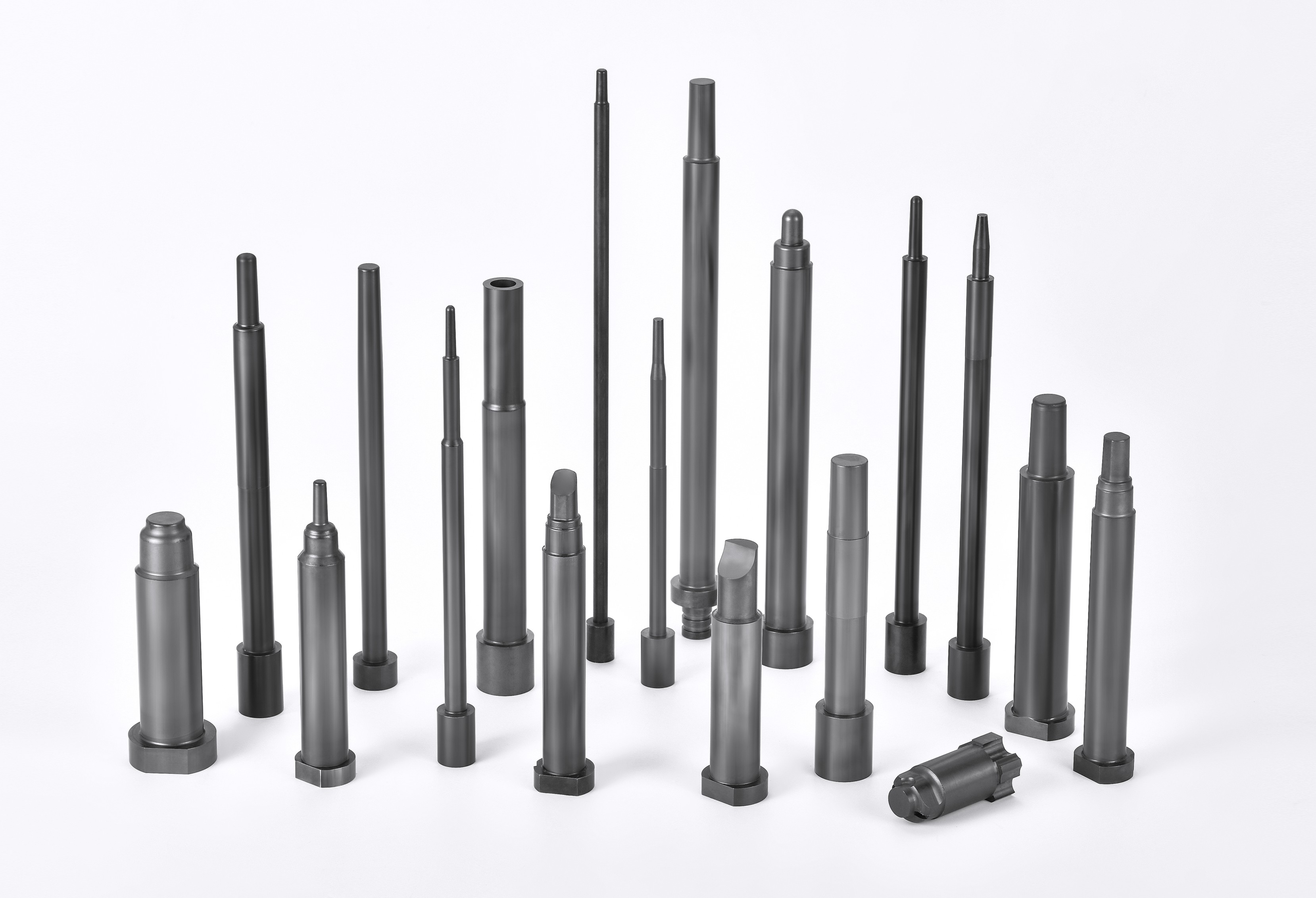

A arquitetura de um sistema de manga de ejeção depende de uma forte sinergia mecânica. Possui dois componentes distintos funcionando perfeitamente juntos. Primeiro, a luva ejetora tubular se move ativamente durante o ciclo. Em segundo lugar, um pino central permanece completamente estacionário. Para funcionar corretamente, os engenheiros devem calcular folgas precisas. A folga entre o diâmetro interno da luva e o pino central deve ser suficientemente apertada para evitar vazamento de plástico. Da mesma forma, o diâmetro externo precisa de uma folga precisa dentro da placa do molde para garantir um deslizamento suave.
As bases de molde padrão integram placas de retenção do ejetor específicas para segurar firmemente a base da luva. O pino central normalmente é ancorado com segurança em uma placa de fixação inferior separada. Esta separação permite o movimento independente durante a fase de ejeção.
O princípio de funcionamento é ativado durante a fase de abertura do molde. A sequência segue exatamente estas etapas:
A injetora completa a fase de resfriamento.
O molde se abre, separando as metades do núcleo e da cavidade.
A placa ejetora hidráulica da máquina empurra a luva tubular para frente.
O pino do núcleo central permanece rigidamente ancorado na sua placa de base.
A luva de avanço empurra a base do recurso moldado.
Este mecanismo retira a peça moldada do núcleo estacionário.
Esta ação aplica uma pressão uniforme de 360 graus. Ele empurra o plástico para fora do núcleo com segurança, sem tensão localizada. O sucesso depende fortemente de um alinhamento preciso. Se os componentes não tiverem concentricidade, eles irão raspar uns nos outros. O atrito gera calor excessivo e desgasta o metal. A implementação adequada garante a integridade do molde e garante tempos de ciclo repetíveis durante a vida útil da ferramenta. Os fabricantes de ferramentas devem conseguir um ajuste exato para evitar desgaste mecânico prematuro.
Os pinos ejetores padrão geralmente falham ao ejetar geometrias tubulares. Empurrar um pino sólido contra uma saliência fina e oca concentra a força em uma área minúscula. Esta concentração leva a graves defeitos nas peças. Você pode observar branqueamento por estresse, empenamento ou até mesmo alfinetes perfurando o plástico. O branqueamento sob tensão ocorre porque as cadeias poliméricas se esticam além do seu ponto de escoamento. Este defeito visual torna a peça inaceitável para aplicações de consumo.
Para resolver isso, os projetistas especificam Mangas Ejetoras para desafios geométricos específicos. Você deve usá-los para peças que contenham cavidades cilíndricas profundas. Eles são igualmente vitais para ressaltos de parafusos ocos. Além disso, funcionam perfeitamente para aplicações que exigem superfícies cosméticas completamente niveladas. Ao distribuir a carga uniformemente em todo o perímetro, eles eliminam marcas feias de pinos no produto final. Sua equipe de controle de qualidade notará imediatamente a melhora na consistência cosmética.
Por outro lado, os pinos ejetores padrão ainda mantêm valor. Você deve confiar neles para superfícies planas e sólidas que possuam alta integridade estrutural. Os pinos padrão custam menos e requerem usinagem mais simples. Se a sua peça apresentar cortes inferiores, nem os pinos padrão nem as mangas retas funcionarão. Em vez disso, essas geometrias complexas exigem elevadores angulares ou mecanismos deslizantes intrincados para liberar o plástico preso.
Recurso | Pinos Ejetores Padrão | Mangas Ejetoras |
|---|---|---|
Aplicação alvo | Superfícies planas, sólidas e estruturalmente sólidas | Saliências ocas, núcleos profundos, recursos cilíndricos |
Distribuição de Força | Carga pontual altamente localizada | Carga perimetral uniforme de 360 graus |
Complexidade de usinagem | Baixo (mandrilamento cilíndrico reto) | Alto (requer correspondência estrita de concentricidade) |
Risco de distorção de peças | Alto em peças tubulares de paredes finas | Extremamente baixo em todas as geometrias circulares |
Embora as configurações de buchas exijam maiores investimentos iniciais em ferramentas, elas melhoram drasticamente os resultados da produção. Eles exigem tolerâncias de usinagem muito mais rigorosas do que os pinos básicos. O fabricante de ferramentas deve fazer furos precisos e alinhar múltiplas placas perfeitamente. No entanto, eles reduzem significativamente as taxas de sucata. Ao evitar a distorção das peças, eliminam as interrupções do ciclo ao moldar geometrias complexas. Essa confiabilidade justifica o gasto inicial de engenharia.
A escolha do aço para ferramentas certo determina a vida útil do seu sistema de ejeção. Você deve equilibrar a resistência do núcleo com a dureza da superfície. A indústria depende fortemente de aços para ferramentas para trabalho a quente. Materiais como H13 e SKD61 dominam a maioria das aplicações. Eles oferecem alta resistência à tração e excelente resistência à fadiga térmica. A fadiga térmica ocorre quando os metais aquecem e esfriam rapidamente, causando eventualmente microfissuras. H13 e SKD61 resistem excepcionalmente bem a essas fissuras.
Para ambientes de alta precisão ou alto desgaste, os aços rápidos entram em cena. O SKH51 oferece desempenho superior quando são esperados milhões de ciclos. Mantém sua dureza mesmo em temperaturas operacionais elevadas. Esta estabilidade garante que a luva não se deforme sob pressão mecânica constante.
Os tratamentos de superfície determinam o quão bem a luva resiste às resinas abrasivas. Os componentes nitretados apresentam uma camada externa endurecida que atinge HV 900 ou superior. O processo de nitretação difunde o nitrogênio na superfície do aço. Esta casca incrivelmente dura cobre um núcleo resistente e dúctil. A nitretação evita escoriações e resiste facilmente a materiais agressivos, como náilon com enchimento de vidro ou polímeros reforçados com fibra de carbono.
Você também deve decidir entre opções endurecidas e endurecidas superficialmente. Esta escolha depende do volume de produção esperado.
Superfície endurecida: Ideal para grandes produções que enfrentam desgaste abrasivo. A casca dura resiste a arranhões, enquanto o núcleo macio absorve choques mecânicos.
Totalmente endurecido: Serve bem para prototipagem ou aplicações não abrasivas de baixo volume. Eles custam menos para fabricar, mas podem quebrar sob estresse lateral extremo.
Uma dimensão crítica de avaliação envolve a expansão térmica. O material da manga deve corresponder ao coeficiente de expansão térmica das placas do molde circundantes. À medida que o molde aquece durante a produção, os metais incompatíveis se expandem em taxas diferentes. Se eles se expandirem de maneira diferente, a luva irá prender ou emperrar dentro da ferramenta. Os engenheiros devem calcular essas taxas de expansão durante a fase inicial do projeto do molde para evitar falhas catastróficas nas ferramentas.
Mesmo ferramentas bem projetadas enfrentam problemas operacionais ao longo do tempo. Compreender os riscos comuns de implementação ajuda a evitar tempos de inatividade dispendiosos. Classificamos esses riscos em três áreas principais: fricção, folga e forças de vácuo. Diagnosticar adequadamente esses problemas antecipadamente salvará suas ferramentas de danos permanentes.
Primeiro, escoriações e gripagens frequentemente destroem componentes móveis. Esta falha decorre de lubrificação insuficiente ou de um acabamento superficial deficiente. Pontos altos microscópicos no metal se moem uns contra os outros sob alta pressão. A incompatibilidade de expansão térmica entre a luva e o pino central também causa gripagem. Para resolver isso, você deve especificar níveis de dureza diferentes. Faça a manga e o pino central com durezas diferentes. Por exemplo, use um alfinete mais duro e uma manga um pouco mais macia. Além disso, implemente a ventilação adequada do molde para gerenciar o acúmulo de calor e permitir que os gases presos escapem.
Em segundo lugar, a formação de flash arruína parte da estética. O flash ocorre quando o plástico vaza na folga entre as peças móveis. Folga excessiva geralmente resulta de desgaste prolongado ou tolerâncias de usinagem iniciais ruins. Estabeleça cronogramas de manutenção de rotina para verificar desgaste usando medidores de precisão. Mais importante ainda, exija tolerâncias iniciais do fornecedor de ±0,005 mm ou mais restritas. A tolerância exata depende muito da viscosidade da resina. Materiais de baixa viscosidade como o náilon exigem folgas muito mais estreitas do que materiais grossos como o policarbonato.
Terceiro, as partes às vezes aderem teimosamente ao núcleo. Isso acontece porque o curso de ejeção cria um vácuo poderoso dentro da cavidade da peça. À medida que o plástico se afasta, o ar não consegue entrar rápido o suficiente para equalizar a pressão. Para corrigir isso, avalie a necessidade de gatilhos de ar. Os gatilhos de ar injetam ar comprimido para quebrar a vedação. Você também pode aplicar microtexturas específicas no pino central. Essas modificações quebram a vedação a vácuo assim que a luva avança.
Risco de implementação | Causa Primária | Solução recomendada |
|---|---|---|
Irritação e apreensão | Lubrificação insuficiente; Incompatibilidade térmica | Especifique durezas diferentes; Melhorar a ventilação do molde |
Formação Flash | Folga excessiva devido ao desgaste ou baixa tolerância | Mandato tolerância de ±0,005mm; Implementar cronograma de manutenção |
Parte colada no núcleo | Criação de vácuo durante o curso de ejeção | Integre bonecos de ar; Aplicar microtexturização de pino central |
A aquisição de componentes de molde de alta qualidade exige uma avaliação rigorosa do fornecedor. Você não pode comprar peças de baixa qualidade para sistemas de ejeção críticos. Pequenos desvios na concentricidade levam à falha imediata e catastrófica da ferramenta. Se o furo interno estiver ligeiramente descentralizado, a espessura da parede varia. O lado fino se desgastará rapidamente e quebrará sob pressão. Os fabricantes devem fornecer relatórios de inspeção detalhados. Esses documentos devem validar a concentricidade exata em todo o comprimento do componente usando máquinas de medição por coordenadas (CMM).
A seguir, avalie suas capacidades de personalização. Os tamanhos de catálogo prontos para uso raramente se ajustam perfeitamente a moldes especializados e complexos. Determine se o fabricante pode produzir mangas escalonadas de maneira confiável. Os designs escalonados apresentam diâmetros externos variados para adicionar resistência a peças longas e delgadas. Pergunte sobre a capacidade deles para comprimentos personalizados e diâmetros internos não padronizados. Um fornecedor versátil adapta-se ao seu projeto de molde, em vez de forçá-lo a se adaptar ao seu catálogo genérico.
A garantia de qualidade e a rastreabilidade funcionam como sua rede de segurança. Procure certificações ISO atuais que comprovem seu compromisso com a gestão da qualidade. Exija certificados oficiais de materiais para cada lote. Esses certificados garantem que o aço para ferramentas especificado corresponde ao material real entregue. O aço falsificado ou de baixa qualidade falhará prematuramente sob pressões de injeção, custando milhares de dólares em reparos e perda de tempo de produção.
Ao selecionar fornecedores, empregue uma sequência lógica de testes. Recomendamos solicitar amostras piloto antes de se comprometer com pedidos de ferramentas em grande escala. Teste essas amostras em um molde protótipo para verificar o desempenho. Se possível, audite pessoalmente as instalações do fornecedor. Inspecione em primeira mão as capacidades de suas máquinas de retificação e lapidação. Retificadoras cilíndricas de alta qualidade e operadores qualificados são absolutamente essenciais para obter os acabamentos superficiais e microtolerâncias necessários.
A atualização do projeto do seu molde gera benefícios de produção significativos. Esses sistemas de ejeção especializados são investimentos críticos. Eles permitem a ejeção precisa e sem danos de peças moldadas por injeção tubulares e pesadas. Ao distribuir a força uniformemente, eles protegem a integridade estrutural e o acabamento cosmético do seu produto. Eles eliminam as altas taxas de refugo associadas à passagem do pino padrão e à distorção da peça.
Suas equipes de engenharia e compras devem tomar medidas imediatas. Audite seus projetos de moldes atuais para identificar problemas recorrentes de aderência ou empenamento. Identifique geometrias onde os pinos padrão falham consistentemente em liberar o plástico de forma limpa. Procure marcas de tensão ou branqueamento nas peças de produção existentes. Uma vez identificados, consulte os fabricantes de ferramentas de alta precisão para atualizar esses sistemas de ejeção problemáticos.
Não deixe que mecanismos de ejeção inadequados atrasem seus ciclos de fabricação. Solicite uma consulta técnica hoje. Forneça seus desenhos de molde específicos para receber um orçamento personalizado. A implementação dos componentes certos melhorará drasticamente o seu rendimento, reduzirá o tempo de inatividade inesperado e aumentará a eficiência operacional geral.
R: A folga necessária depende muito da viscosidade específica da resina. No entanto, normalmente varia de 0,01 mm a 0,02 mm. Manter essa lacuna apertada é crucial para evitar que o plástico derretido vaze para dentro do mecanismo e cause flash.
R: Sim, eles podem lidar com materiais altamente abrasivos. Para sobreviver aos plásticos cheios de vidro, os componentes devem passar por tratamentos avançados de endurecimento superficial. Opções como nitretação a gás ou revestimento de titânio fornecem a extrema dureza superficial necessária para resistir ao desgaste abrasivo severo.
R: Os intervalos de manutenção dependem inteiramente da contagem total do ciclo e da resina usada. Você deve estabelecer um cronograma preventivo rigoroso. Lubrifique regularmente os componentes móveis e inspecione as peças moldadas em busca de sinais precoces de flash, o que indica desgaste.
R: Vários fatores causam quebras catastróficas. Os principais culpados incluem desalinhamento mecânico e ligação térmica devido a taxas de expansão incompatíveis. Além disso, o dimensionamento inadequado do pino central ou a falta de lubrificação suficiente fará com que os metais emperrem e eventualmente quebrem.
