Núcleo e cavidade para moldagem por injeção

O projeto e a usinagem do núcleo e da cavidade determinam a viabilidade de qualquer peça moldada por injeção. Eles determinam firmemente os custos iniciais de ferramentas enquanto moldam a economia final da unidade durante o ciclo de produção. Avaliar o projeto do molde vai muito além da mera revisão da geometria básica da peça. As equipes de compras e engenharia devem analisar cuidadosamente como os fabricantes abordam linhas de partição críticas, ângulos de inclinação e ferramentas de recursos internos. O planejamento inicial rigoroso minimiza os tempos de ciclo e evita ativamente defeitos dispendiosos durante a produção em massa. Este guia analisa diretamente as complexas realidades de engenharia do projeto de machos e cavidades. Você descobrirá casos de uso específicos para componentes essenciais do molde, como o pino central. Também descreveremos os rigorosos critérios de avaliação necessários para selecionar um parceiro de moldagem por injeção altamente confiável para o seu próximo projeto de fabricação.

Principais conclusões

• A cavidade (lado A) determina o exterior cosmético e requer acabamento de alto polimento, enquanto o núcleo (lado B) forma a estrutura interna e abriga os mecanismos de ejeção.

• A integração de um pino central é uma estratégia econômica para moldar furos e vazios internos precisos, mas requer controle de tolerância rigoroso para evitar deflexão durante a injeção.

• Avaliar um parceiro de ferramentas requer avaliar suas capacidades de Design for Manufacturability (DFM), especificamente como eles gerenciam ângulos de inclinação, taxas de encolhimento e posicionamento de linhas de partição.

• A seleção do material da ferramenta (por exemplo, alumínio para prototipagem versus aço endurecido para produção) impacta diretamente a escalabilidade, a vida útil do molde e os gastos de capital iniciais.

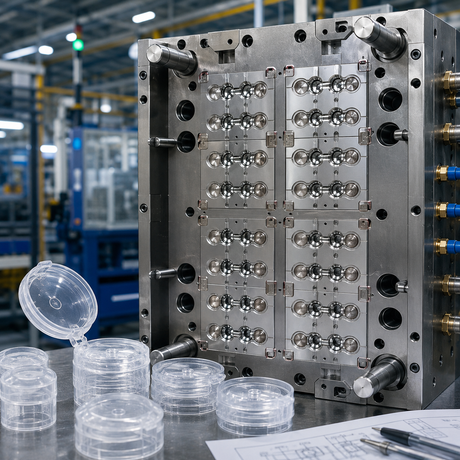

O impacto comercial do layout do núcleo e da cavidade

Cada decisão tomada durante a fase de layout do molde acarreta graves implicações financeiras. A disposição espacial influencia diretamente o tamanho físico da base do molde necessária. Um layout extenso e ineficiente exige um enorme bloco de aço. As máquinas CNC requerem significativamente mais horas para fresar grandes blocos de aço. Isso aumenta diretamente o seu investimento de capital inicial. Por outro lado, um layout compacto e otimizado reduz o tamanho da base do molde. Ele reduz as horas de usinagem e acelera o cronograma geral de ferramentas.

A otimização do tempo de ciclo depende muito do gerenciamento térmico. A relação entre o núcleo, a cavidade e os canais de resfriamento internos determina a velocidade de solidificação da peça. Canais de resfriamento conformados envolvem estreitamente as geometrias complexas da cavidade. Eles extraem calor de forma rápida e uniforme. O resfriamento mais rápido reduz drasticamente os tempos de ciclo. Quando as peças esfriam mais rápido, o rendimento da produção por hora aumenta. Os altos rendimentos distribuem rapidamente o investimento inicial em ferramentas por mais unidades.

Os designers devem navegar constantemente pelas compensações cosméticas e estruturais. Os consumidores interagem diretamente com o lado da cavidade de um produto. Chamamos isso de lado A. Permanece estacionário durante o ciclo de moldagem. Esta natureza estacionária permite acabamentos superficiais impecáveis. Enquanto isso, o lado central abriga os mecanismos de ejeção móveis. Os pinos ejetores inevitavelmente deixam marcas fracas na superfície do plástico. Os engenheiros alinham intencionalmente o exterior cosmético do produto com o lado da cavidade. Eles atribuem os recursos estruturais ocultos ao núcleo. Esta estratégia evita marcas de ejeção feias nas superfícies voltadas para o consumidor.

Práticas recomendadas de otimização básica

• Mantenha as espessuras das paredes internas uniformes para evitar encolhimento diferencial.

• Mapeie os caminhos dos canais de resfriamento antes de finalizar o layout principal.

• Posicione os pontos de ejeção estritamente em superfícies interiores não cosméticas.

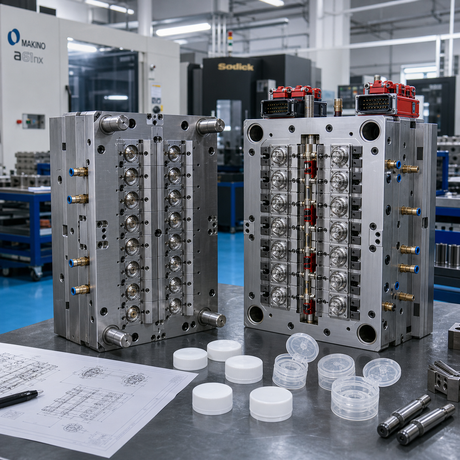

Núcleo vs. Cavidade: Realidades de Usinagem e Implicações de Custo

Compreender as realidades distintas de usinagem de ambas as metades é essencial para um planejamento de projeto eficaz. A cavidade forma a geometria exterior. Por ditar a qualidade estética da peça final, necessita de extenso acabamento superficial. Os maquinistas passam horas aplicando texturas específicas, polindo o aço ou utilizando usinagem por descarga elétrica (EDM) para detalhes finos. Acabamentos espelhados de alto brilho exigem trabalho manual meticuloso. Esta preparação de superfície consome uma grande parte do orçamento de ferramentas.

O núcleo forma as geometrias internas. Ele cria as nervuras internas, saliências e encaixes necessários para a integridade estrutural. O núcleo também abriga componentes móveis complexos, como elevadores e controles deslizantes. O alinhamento é extremamente crítico aqui. Os maquinistas devem garantir que o núcleo se alinhe perfeitamente com a cavidade. Mesmo pequenos desalinhamentos causam espessuras de parede irregulares. Paredes irregulares levam a graves empenamentos durante a fase de resfriamento.

O paradigma da linha de partição representa a intersecção física onde o núcleo e a cavidade se encontram. Este limite determina o risco de flash. O flash ocorre quando o plástico derretido escapa através de pequenas lacunas entre as metades do molde. A prevenção de flash requer precisão de usinagem em nível de mícron. Se a linha de partição for mal projetada, você enfrentará intensas exigências de pós-processamento. Os operadores devem cortar manualmente cada peça. Este trabalho manual arruína a economia da produção.

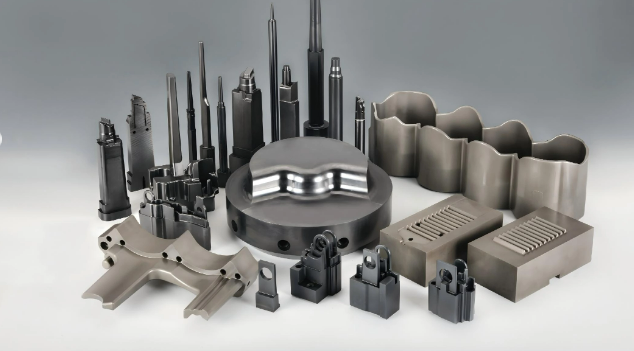

Recursos internos complexos de engenharia: o papel do pino central

Os projetos de produtos modernos frequentemente exigem furos passantes precisos, furos cegos ou vazios internos complexos. Usinar esses recursos diretamente em um bloco de aço sólido é altamente ineficiente. Em vez disso, os fabricantes de ferramentas utilizam um componente de aço especializado e intercambiável. Ao integrar um pino do núcleo no lado do núcleo do molde, você cria esses recursos internos perfeitamente. Eles eliminam a necessidade de ações paralelas complexas e dispendiosas.

A relação custo-resultado é altamente favorável aqui. Tentar usinar rebaixos profundos diretamente no bloco central leva muito tempo do CNC. A utilização de controles deslizantes hidráulicos aumenta a complexidade mecânica e a carga de manutenção. Um alfinete simples alcança o mesmo resultado geométrico para recursos paralelos à linha de desenho. Isto reduz drasticamente a complexidade geral do molde. A menor complexidade se traduz diretamente em tempos de entrega de ferramentas mais rápidos.

A seleção do material determina a durabilidade do componente. Esses pinos suportam imenso estresse durante a produção. Eles enfrentam repetidos ciclos térmicos e intensa pressão de injeção do polímero fundido. Conseqüentemente, os fabricantes de ferramentas os usinam a partir de aço para ferramentas de alta dureza. As opções padrão incluem aço H13 ou aço inoxidável endurecido. Esses materiais robustos resistem a choques térmicos agressivos sem rachar. Eles mantêm tolerâncias dimensionais rígidas em milhares de ciclos de produção.

O design modular oferece vantagens incríveis de manutenção. O desgaste das ferramentas é uma realidade inevitável na produção de grandes volumes. Se um recurso de núcleo integrado se romper, você deverá puxar todo o molde e reusinar o bloco. Isso causa semanas de inatividade dispendiosa. Por outro lado, os designs modulares permitem uma substituição rápida. Se um pino se desgastar ou quebrar, os técnicos de manutenção simplesmente o trocam no chão de fábrica. A produção é retomada em horas, não em semanas.

Critérios de avaliação para ferramentas de molde e escalabilidade

A escolha do material de ferramenta certo determina sua escalabilidade. Os engenheiros normalmente selecionam o alumínio para validação de baixo volume. Os equivalentes de alumínio são processados ​​rapidamente em fresadoras CNC. Eles oferecem custos iniciais mais baixos e prazos de entrega muito mais curtos. No entanto, o alumínio é macio. Permanece altamente suscetível a desgaste mais rápido. Polímeros abrasivos irão corroer detalhes de alumínio rapidamente.

O aço temperado representa o padrão ouro para produção em massa. Aços para ferramentas como H13 ou S7 exigem alto capital inicial. Eles demoram mais para usinar e polir. No entanto, garantem estabilidade dimensional absoluta ao longo de milhões de ciclos. Quando você planeja escalabilidade de longo prazo, o aço temperado oferece a menor taxa de amortização por peça. Suporta ambientes de injeção altamente pressurizados sem ceder.

A precisão influencia diretamente a qualidade da peça. Você deve avaliar atentamente os recursos de CNC e EDM de um fornecedor. Máquinas EDM de última geração gravam detalhes precisos em aço com precisão de nível mícron. Esta extrema precisão garante que o núcleo e a cavidade se encaixem perfeitamente. Um encaixe perfeito bloqueia o plástico derretido e evita totalmente o flash. As tolerâncias devem permanecer incrivelmente rígidas em toda a linha de partição.

A validação do ângulo de inclinação serve como um ponto de verificação obrigatório do DFM. Paredes verticais criam atrito durante a fase de ejeção. Sem ângulo de inclinação, a peça plástica forma uma vedação a vácuo contra o aço. Os pinos de ejeção perfurarão a peça tentando empurrá-la para fora. O processo DFM deve incluir calado suficiente nas paredes do núcleo e da cavidade. Os engenheiros normalmente aplicam 1° a 3° de calado. Esta ligeira conicidade garante uma ejeção de peças limpa e sem tensões, sem qualquer risco na superfície.

Riscos de implementação: encolhimento, deflexão e defeitos

A execução do ferramental acarreta riscos mecânicos inerentes. A deflexão do pino central representa uma grave ameaça à precisão da peça. O plástico derretido entra na cavidade sob extrema pressão. Ele flui como um rio rápido. Pinos longos e finos enfrentam enormes forças de cisalhamento. Um mal apoiado pino central irá dobrar sob esta pressão. Essa flexão resulta em furos descentralizados ou ferramentas completamente quebradas dentro da prensa. Os engenheiros atenuam isso aderindo a rígidas relações comprimento-diâmetro (L/D). Eles também utilizam pinos escalonados ou recursos de cavidade interligada para ancorar a ponta com segurança.

O erro de cálculo da contração térmica prejudica a precisão dimensional. Todos os polímeros encolhem à medida que esfriam dentro do molde. Os plásticos semicristalinos encolhem significativamente mais do que os plásticos amorfos. O plástico literalmente agarra firmemente o lado do núcleo à medida que seu volume diminui. Se os engenheiros não conseguirem calcular com precisão a taxa de encolhimento do polímero específico, as peças ligam-se agressivamente ao núcleo. Eles serão totalmente reprovados nos testes de garantia de qualidade dimensional. Os fabricantes de ferramentas devem dimensionar a cavidade do molde em tamanho maior do que a peça final para acomodar esse encolhimento inevitável.

O estresse de ejeção impacta fortemente o Lado B. Empurrar uma peça de plástico quente e ligeiramente macia para fora de um núcleo de aço requer uma força mecânica substancial. Se os pinos ejetores estiverem mal posicionados, eles concentram a tensão em pequenas áreas. Isso causa deformação distinta das peças ou branqueamento por tensão visível. Você reduz esse risco utilizando pinos ejetores maiores. Alternativamente, a utilização de placas decapantes personalizadas distribui a força de ejeção uniformemente por todo o perímetro da peça. Isso garante que a peça mantenha sua integridade estrutural ao cair da prensa.

Selecionando seu parceiro de moldagem por injeção

A transição de um arquivo CAD digital para um molde físico de aço requer imensa confiança. Avaliar potenciais parceiros de produção requer uma abordagem estruturada. Você deve olhar além dos recursos básicos e examinar sua metodologia de engenharia.

1. Exija transparência do DFM: um parceiro confiável sempre fornece um relatório inicial do DFM. Este documento deve detalhar as linhas de partição propostas, as localizações das portas e a análise do rascunho. Ele deve mostrar o posicionamento exato do pino central antes de qualquer aço ser cortado. Essa transparência evita reprojetos dispendiosos posteriormente.

2. Avalie as capacidades internas de ferramentas: Determine se o fabricante usina o macho e a cavidade diretamente internamente. Ferramentas terceirizadas introduzem atrasos na comunicação. Ferramentas internas geralmente oferecem solução de problemas muito mais rápida. Também estreita os ciclos de controle de qualidade entre os operadores CNC e os técnicos de moldagem.

3. Verifique o suporte ao ciclo de vida: A manutenção do molde não é negociável para o sucesso a longo prazo. Procure fornecedores que ofereçam programas contínuos de manutenção de moldes. Devem garantir um número específico de disparos com base na classe do aço. Além disso, verifique se eles têm políticas claras e escritas em relação à propriedade e transferibilidade das ferramentas.

4. Avalie os protocolos de garantia de qualidade: pergunte como eles verificam a precisão dimensional. Parceiros superiores utilizam Máquinas de Medição por Coordenadas (CMM) para verificar o molde de aço e as peças plásticas do primeiro artigo.

A seleção de um parceiro com base apenas em cotações antecipadas de ferramentas geralmente leva a uma economia ruim no longo prazo. Concentre-se inteiramente no rigor da engenharia e nas estratégias de prevenção de defeitos.

Conclusão

A engenharia precisa do núcleo e da cavidade continua sendo o fator definitivo para o sucesso da moldagem por injeção. O projeto espacial adequado determina a qualidade final da peça, elimina flashes e otimiza os ciclos de resfriamento. O uso estratégico de componentes internos mantém baixa a complexidade geral do molde e os custos de ferramentas gerenciáveis. A abordagem antecipada dos ângulos de inclinação e da contração evita defeitos graves na linha de produção.

A transição bem-sucedida de um projeto de protótipo para a produção em massa de alto volume requer um parceiro de fabricação que confie inteiramente em práticas de DFM baseadas em evidências. Metodologias de ferramentas transparentes garantem que seu investimento de capital produza um molde durável e altamente eficiente.

Dê o próximo passo na validação do design do seu produto. Carregue seu arquivo CAD hoje para uma análise DFM abrangente. Você receberá recomendações detalhadas de layout de machos e cavidades, juntamente com orçamentos precisos de ferramentas.

Perguntas frequentes

P: Qual é a diferença entre um núcleo e uma cavidade na moldagem por injeção?

R: A cavidade é a metade côncava e estacionária do molde que molda o exterior da peça. O núcleo é a metade convexa e móvel que molda o interior e empurra a peça para fora do molde.

P: Quando um pino central deve ser usado no projeto de molde?

R: Um pino central deve ser usado quando uma peça requer furos internos precisos, canais ou vazios paralelos à linha de desenho. É uma alternativa econômica para mecanismos de molde complexos.

P: Como o comprimento do pino central afeta a qualidade da peça?

R: Pinos com núcleo excessivamente longos são suscetíveis à deflexão devido à pressão do plástico derretido, o que pode resultar em furos descentralizados ou ferramentas quebradas. Os engenheiros devem aderir a relações rigorosas entre comprimento e diâmetro para manter a estabilidade.

P: Como os fabricantes evitam flashes entre o núcleo e a cavidade?

R: O flash é evitado utilizando usinagem CNC e EDM de alta precisão para garantir que as superfícies de contato (linha de partição) do núcleo e da cavidade fechem com tolerância próxima de zero, juntamente com a força de fixação devidamente calibrada durante a injeção.
