O ferramental representa a fase que mais exige capital de qualquer projeto de moldagem por inserção. Um design inicial deficiente leva rapidamente a perdas operacionais recorrentes. Você pode enfrentar problemas como rebarbas, deslocamento severo da pastilha ou taxas de refugo inaceitavelmente altas. É hora de mudar nosso foco das definições de conceitos básicos para as realidades reais de execução. Avaliar o projeto da ferramenta exige que examinemos os limites estruturais. Devemos também analisar a dinâmica térmica e a compatibilidade estrita dos materiais. Sem essas verificações completas, os componentes moldados falharão precocemente.
Neste guia, descrevemos os critérios exatos que as equipes de engenharia e compras devem avaliar. Você aprenderá como garantir que seus investimentos em ferramentas produzam resultados previsíveis e escaláveis. Exploraremos maneiras de manter ciclos de produção compatíveis em tiragens de alto volume. Ao compreender como segurar as peças com segurança e mapear a contração térmica, você constrói ecossistemas de fabricação robustos. O planejamento adequado evita o retrabalho caro da ferramenta posteriormente e protege sua eficiência operacional.

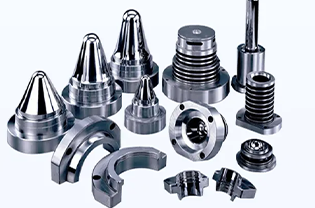

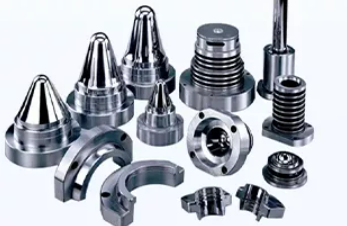

A precisão nas inserções da cavidade do molde afeta diretamente os tempos de ciclo, as taxas de defeitos e a vida útil total das ferramentas.
A fixação segura do inserto (mecânica, magnética ou a vácuo) não é negociável para evitar falhas estruturais e danos ao molde.
O Projeto para Fabricação (DFM) deve abordar a contração térmica, a espessura da parede e os ângulos de inclinação para garantir a integridade estrutural ao redor da pastilha.
A seleção de um parceiro de fabricação exige a avaliação de sua capacidade de gerenciar tolerâncias de alta conformidade e fornecer garantias de ferramentas transparentes e baseadas em dados.
O design inadequado da ferramenta acarreta graves riscos financeiros que vão muito além das despesas iniciais de fabricação. Quando os engenheiros calculam mal as tolerâncias, eles provocam desgaste acelerado da ferramenta e desalinhamento crítico da pastilha. Essas falhas causam tempo de inatividade da máquina e forçam o dispendioso retrabalho do molde. A produção para completamente quando um inserto assentado incorretamente danifica o núcleo do molde. Os atrasos resultantes perturbam as cadeias de abastecimento e prejudicam o retorno esperado do investimento.
Avaliar o verdadeiro valor de uma ferramenta significa observar atentamente a matriz custo versus vida útil. Protótipos ou ferramentas de alumínio de baixo volume oferecem tempos de resposta rápidos. No entanto, o alumínio se decompõe rapidamente em grandes volumes de produção abrasiva. Por outro lado, as ferramentas de aço endurecido lidam com resinas agressivas e tolerâncias restritas ao longo de milhões de ciclos. Compreender esse equilíbrio ajuda você a escolher o material certo para a escala do seu projeto.
Material de ferramentas | Melhor caso de uso | Durabilidade e vida útil | Resistência à abrasão |
|---|---|---|---|
Alumínio | Protótipos/Baixo Volume | Curto (menos de 10.000 ciclos) | Baixo |
Aço P20 | Volume médio | Moderado (até 500.000 ciclos) | Médio |
Aço Endurecido H13 | Resinas de alto volume/ásperas | Longo (mais de 1 milhão de ciclos) | Alto |
Um investimento bem-sucedido em ferramentas depende de métricas operacionais específicas, e não da cotação inicial mais baixa. Definimos o sucesso pela eficiência do tempo de ciclo, adesão à tolerância repetível e minimização do tempo de inatividade para manutenção. Se uma ferramenta funcionar perfeitamente sem intervenção técnica constante, ela fornece valor real. Paradas frequentes para limpar o flash ou consertar fotos curtas destroem as margens de lucratividade.
A mitigação de riscos requer engenharia proativa. As equipes devem utilizar a análise preditiva de fluxo antes de cortar qualquer metal. Este software simula como o plástico derretido preenche a cavidade e interage com os componentes colocados. A usinagem CNC rigorosa das inserções da cavidade do molde garante um ajuste perfeito. A precisão evita que a resina vaze pela pastilha, o que elimina rebarbas e reduz as taxas de rejeição de componentes.
O deslocamento da pastilha durante a fase de injeção de alta pressão continua sendo um enorme desafio técnico. O plástico derretido entra na cavidade do molde com imensa velocidade e pressão. Se o componente pré-colocado se deslocar mesmo que seja uma fração de milímetro, você corre o risco de falha catastrófica do molde. As pastilhas deslocadas esmagam a ferramenta de aço, destruindo a peça e a cavidade dispendiosa. Resolver isso requer soluções de fixação projetadas.
A avaliação dos mecanismos de fixação depende muito da geometria e do material do componente que você deseja moldar. Os engenheiros devem combinar o método de fixação com as propriedades físicas específicas da pastilha.
Fixação mecânica: Este método funciona melhor para geometrias padrão onde pinos físicos ou corrediças seguram o componente. Você deve avaliar cuidadosamente a força de fixação. Muita pressão corre o risco de esmagar inserções delicadas ou de paredes finas antes mesmo de o plástico entrar.
Fixação Magnética: Fixações magnéticas são ideais para pastilhas ferrosas. Eles eliminam a necessidade de peças móveis complexas dentro da ferramenta. No entanto, você deve avaliar as limitações relativas à degradação da temperatura. Os ímãs perdem sua força atrativa à medida que a temperatura da ferramenta aumenta durante a produção contínua.
Extração a Vácuo: Componentes frágeis ou não magnéticos geralmente requerem fixação a vácuo. A ferramenta puxa o vácuo através de pequenos canais para segurar a peça firmemente contra a parede da cavidade. Você deve avaliar a complexidade adicional dos sistemas de vácuo de ferramentas, pois eles exigem manutenção meticulosa para evitar entupimentos.
As considerações de projeto devem levar em conta a variação natural encontrada em componentes pré-fabricados. Os insertos estampados ou usinados por fornecedores terceirizados chegam com tolerâncias dimensionais próprias. Você deve exigir documentação de tolerância transparente de seus fornecedores em relação à folga de posicionamento da pastilha. Se o bolsão nas inserções da cavidade do molde estiver muito apertado, o robô não poderá carregar a peça. Se estiver muito frouxo, a pressão de injeção irá remover o inserto.
Os requisitos de Design for Manufacturing (DFM) são mapeados diretamente para a durabilidade das peças e a prevenção de falhas. Quando os engenheiros seguem regras rígidas de DFM, eles eliminam pontos fracos no produto moldado final. Observamos atentamente como o polímero injetado se liga e cura em torno do componente interno rígido. Cada localização de raio, parede e portão altera o resultado físico da peça.
Gerenciar a contração e o estresse interno requer profundo conhecimento da ciência dos materiais. Pastilhas metálicas e resinas poliméricas possuem coeficientes de expansão térmica (CTE) muito diferentes. À medida que o plástico esfria, ele encolhe significativamente, enquanto o metal permanece relativamente estático. Essa incompatibilidade de CTE cria severa tensão circular em torno das pastilhas circulares, muitas vezes levando a trincas imediatas ou retardadas. O design da ferramenta determina as taxas de resfriamento. A colocação adequada de canais de resfriamento conformados garante quedas uniformes de temperatura, o que alivia o estresse interno e evita falhas nas peças.
Você deve estabelecer regras básicas para a espessura mínima do plástico ao redor de qualquer componente interno. Se a parede plástica for muito fina, as linhas de solda onde as frentes de fluxo se encontram não terão resistência estrutural. Por outro lado, paredes excessivamente espessas causam resfriamento diferencial. Isso leva a marcas de afundamento na superfície e vazios internos.
Mantenha uma espessura mínima da parede plástica igual a um sexto do diâmetro da pastilha.
Garanta uma espessura de parede uniforme em toda a circunferência para equilibrar as forças de contração.
Use raios generosos na base das saliências de montagem para eliminar concentradores de tensão agudos.
Ângulos de inclinação e estratégias de ejeção adequados garantem uma remoção suave das peças. Quando o ciclo termina, a máquina deve empurrar o conjunto completo para fora da ferramenta. Ângulos de inclinação insuficientes criam um arrasto severo. Esta resistência tensiona a ligação entre o componente plástico e o metal. Descreva a necessidade de um ângulo de inclinação mínimo de 1 a 2 graus em todas as paredes verticais. Coloque os pinos ejetores com cuidado para que eles empurrem contra áreas estruturais sólidas, em vez de delicadas características plásticas. Isto garante uma ejeção suave sem comprometer a resistência do componente.
A escalabilidade em setores de alta conformidade exige um rigor excepcional. A fabricação de dispositivos médicos (ISO 13485), componentes automotivos e peças aeroespaciais toleram margem zero para erros. Essas indústrias exigem processos totalmente documentados e repetíveis. Uma ferramenta projetada para um gadget de consumo não sobreviverá aos obstáculos de validação de um projeto aeroespacial. Você deve projetar a ferramenta para lidar com preenchimento volumétrico exato e estabilidade dimensional rigorosa durante todo o seu ciclo de vida.
A compatibilidade de materiais introduz outra camada de complexidade. Resinas de engenharia agressivas e de alta temperatura, como PEEK, Ultem ou nylons com enchimento de vidro, destroem rapidamente o aço para ferramentas padrão. Você deve avaliar a necessidade de revestimentos de molde especializados para combater esse desgaste. Os revestimentos de níquel-PTFE ou nitreto de titânio reduzem o atrito e protegem a cavidade. Além disso, o aço inoxidável resistente à corrosão é frequentemente necessário no processamento de polímeros retardadores de chama que liberam gases cáusticos durante a injeção.
Enfatize a necessidade absoluta de protocolos rigorosos de QI/OQ/PQ durante a fase de teste das ferramentas.
Qualificação de instalação (IQ): verifica se a configuração do molde corresponde às especificações exatas de engenharia.
Qualificação Operacional (OQ): Testa a janela de processamento para encontrar limites superiores e inferiores de temperatura e pressão.
Qualificação de desempenho (PQ): confirma que a ferramenta produz consistentemente peças conformes em velocidades de produção padrão.
As equipes devem realizar uma verificação rigorosa de confiança e evidências antes de aprovar a produção. Nunca aceite garantias verbais de precisão de um fornecedor. Aconselhe suas equipes de compras e engenharia a exigirem dados históricos de tolerância documentados. A análise dos relatórios de inspeção do primeiro artigo (FAI) e dos índices de capacidade (Cpk) comprova que as inserções da cavidade do molde funcionam corretamente sob pressões do mundo real. Evidências baseadas em dados são a única métrica importante em setores que exigem muita conformidade.
A seleção do parceiro de fabricação certo determina o sucesso a longo prazo da sua produção. Os sinais de alerta do fornecedor geralmente aparecem no início do processo de cotação. Alerte suas equipes contra parceiros que ignoram a análise preditiva do fluxo de molde para economizar tempo. Se eles confiarem apenas em suposições em vez de simulação de software, provavelmente enfrentarão retrabalho excessivo posteriormente. Outro grande sinal de alerta é a falta de manutenção interna de ferramentas. Os fornecedores que enviam ferramentas quebradas para reparo causam enormes atrasos na cadeia de suprimentos. Por fim, rejeite parceiros que oferecem feedback genérico do DFM em vez de análises de engenharia personalizadas e específicas de peças.
Você deve exigir um conjunto estrito de recursos antes de assinar qualquer contrato. Avalie a infraestrutura de suas instalações e sua abordagem para práticas comerciais transparentes.
Usinagem de precisão interna: Eles devem possuir recursos avançados de CNC e EDM com fio, especificamente para usinar geometrias de cavidades complexas. Depender de subcontratados para componentes críticos de ferramentas introduz riscos inaceitáveis.
Detalhamento de custos transparente: exija orçamentos detalhados. Devem distinguir claramente os custos da base de ferramentas principal, das cavidades personalizadas, dos mecanismos de fixação específicos e da manutenção preventiva contínua.
Gerenciamento comprovado do ciclo de vida: Estabeleça termos claros em relação à propriedade da ferramenta. Garanta compromissos por escrito sobre contagens garantidas de tiros e cronogramas de manutenção preventiva obrigatórios.
Recomendamos iniciar o processo de avaliação começando aos poucos. Solicite primeiro uma revisão abrangente do DFM em um modelo CAD piloto. Isso testa o rigor de engenharia e o estilo de comunicação do fornecedor antes de você se comprometer com um contrato importante de ferramentas. Um parceiro competente devolverá seu arquivo CAD com marcações detalhadas, sugestões estruturais e um plano claro para gerenciar tolerâncias de pastilhas.
A moldagem por inserção bem-sucedida depende inteiramente da engenharia meticulosa de ferramentas. O design, a precisão e a fixação dos componentes da cavidade interna determinam o resultado de toda a produção. Quando você ignora a dinâmica térmica ou aplica forças de fixação inadequadas, você provoca falhas rápidas na ferramenta e altas taxas de refugo. A engenharia de precisão evita essas interrupções dispendiosas e cria um processo de fabricação escalável.
Instamos os tomadores de decisão a priorizar a colaboração inicial do DFM. Investir em materiais de ferramentas robustos e análises preditivas de fluxo gera retornos muito melhores do que buscar economias iniciais de curto prazo. Uma ferramenta mal construída irá drenar seus recursos por meio de manutenção constante, enquanto uma ferramenta rigorosamente projetada funciona perfeitamente por milhões de ciclos.
Tome medidas proativas hoje mesmo para garantir seu próximo projeto de fabricação. Envie seus arquivos CAD a um parceiro qualificado para uma revisão inicial de engenharia. Entre em contato com uma equipe técnica especializada para discutir a arquitetura de ferramentas personalizadas, validar suas seleções de materiais e garantir que seu próximo lançamento permaneça totalmente livre de defeitos.
R: As pastilhas personalizadas aumentam as despesas iniciais de usinagem CNC e EDM. No entanto, eles reduzem drasticamente os custos de montagem por peça posteriormente. Ao moldar o componente diretamente no plástico, você elimina operações secundárias de colagem ou fixação. Um design preciso da cavidade também minimiza as taxas de refugo a longo prazo, garantindo maior lucratividade geral ao longo da vida útil da ferramenta.
R: As linhas de base de engenharia realistas normalmente variam de +/- 0,001 a 0,002 polegadas, dependendo do rigor da aplicação. Embora algumas ferramentas médicas de alta conformidade exijam limites mais rígidos, aumentar as tolerâncias além das linhas de base padrão aumenta exponencialmente a complexidade das ferramentas e os custos iniciais de fabricação.
R: Os prazos padrão do setor geralmente duram de 4 a 8 semanas. Este cronograma abrange DFM inicial, análise de fluxo, usinagem e testes do primeiro artigo. Projetos que exigem mecanismos de fixação complexos, como sistemas de vácuo integrados ou ferramentas cortadas em aço fortemente endurecido, naturalmente prolongam esses prazos.
R: Embora às vezes sejam possíveis pequenas modificações no núcleo ou na cavidade, geralmente não é recomendado o retroajuste de um molde padrão para fixação do inserto. Adicionar folgas de carga robóticas e fixação estrutural a uma ferramenta mais antiga é mais arriscado e menos estruturalmente sólido do que projetar uma ferramenta específica a partir do zero.
